双工位联动称重计量装置结构设计

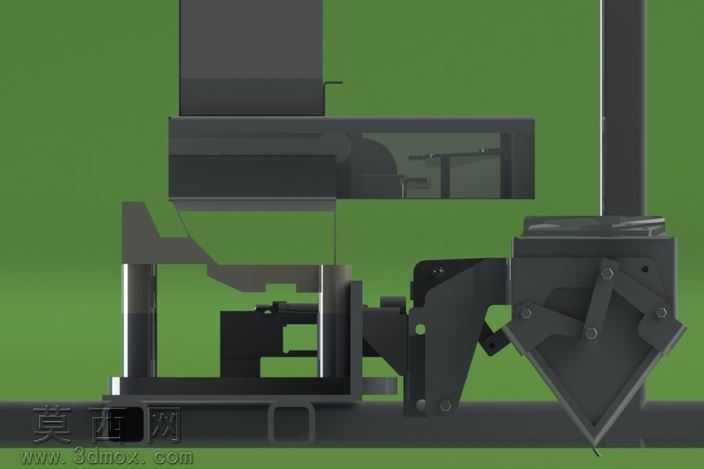

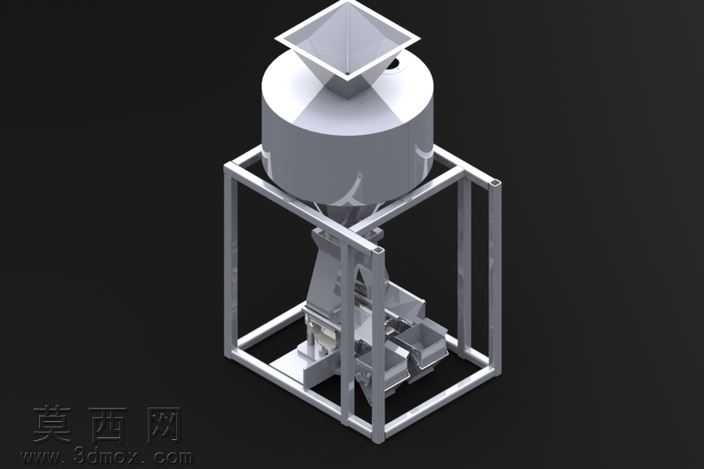

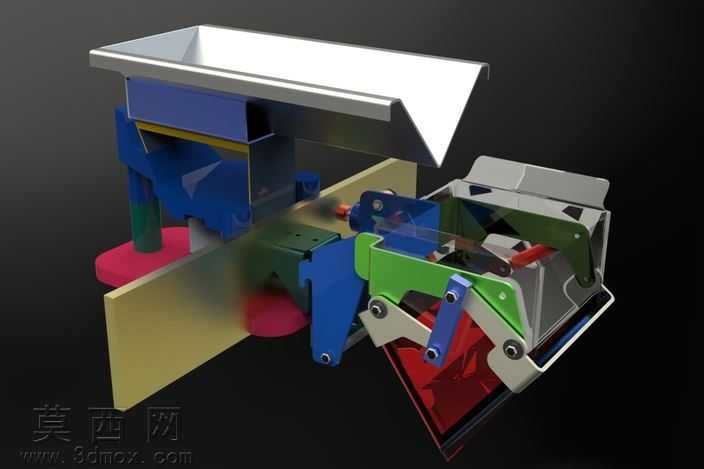

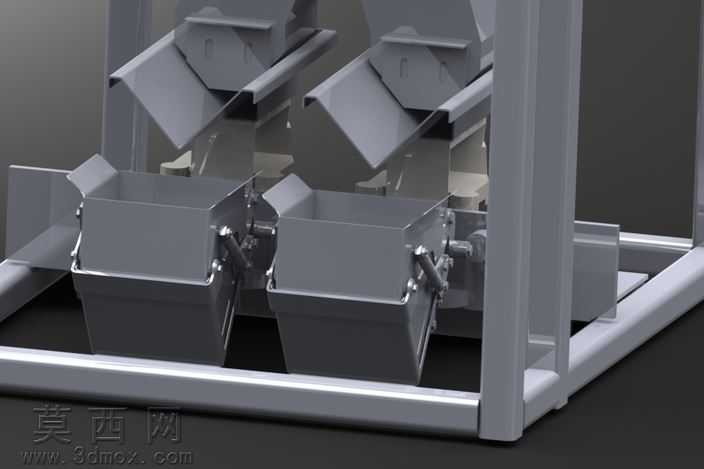

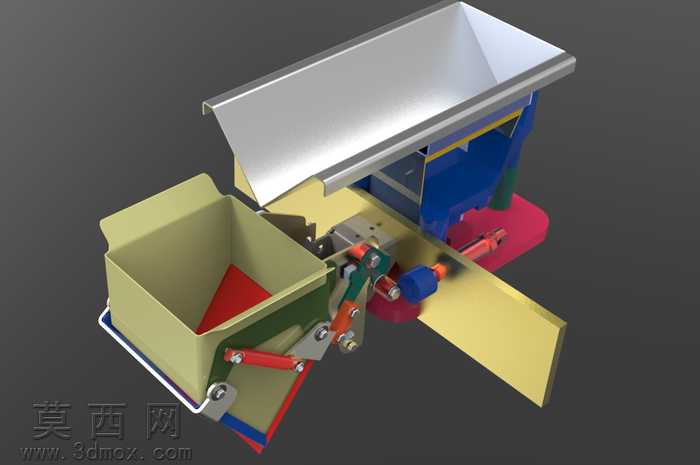

本作品为双工位联动称重计量装置的三维建模成果，建模过程中严格遵循机械设计的装配逻辑，对装置的各个组成部件进行了1:1比例的参数化构建，完整还原了装置的实际装配关系与运动逻辑。模型整体分为上部给料单元、中部称重执行单元、下部联动传动单元三个核心模块，上部给料槽采用倾斜式导料结构设计，建模时对槽体的折弯边角、导料斜面的倾斜角度做了精准还原，保证物料能够依靠自重顺畅滑落至称重工位。中部称重单元包含两组对称布置的承载工位，建模过程中对工位的支撑立柱、承载托盘的配合公差做了合理预留，托盘底部的缓冲减震结构采用分层建模方式，清晰呈现了弹性缓冲层与刚性支撑层的装配关系。下部联动传动单元采用多组连杆铰接结构，建模时对每一处铰接点的销轴、轴套配合都做了细节还原，不同长度的连杆通过铰接点串联，能够实现两个称重工位的交替承接、卸料动作联动，避免了单工位称重的等待空窗期，有效提升计量作业的整体效率。材质渲染阶段，针对不同部件的功能属性匹配了对应的材质效果：给料槽赋予磨砂金属材质，模拟实际生产中不锈钢板材的哑光耐磨质感；连杆结构赋予不同的区分色材质，蓝色、绿色、金属原色的搭配既能够清晰区分不同的传动构件，也让整体装配关系一目了然；承载托盘的缓冲层赋予橡胶类哑光材质，凸显其减震缓冲的功能属性；底部支撑结构赋予浅金色金属材质，区分固定支撑部件与活动传动部件。设计思路上，该装置采用双工位交替作业的核心逻辑，通过连杆机构的联动特性，无需额外设置复杂的电控切换结构，仅依靠机械传动即可实现两个工位的接料、称重、卸料动作循环，结构紧凑可靠，能够适配颗粒状、小块状物料的连续定量称重场景，建模过程中对机构的运动行程做了干涉检查，确保各连杆在摆动过程中不会与周边部件发生碰撞，所有铰接点的转动范围都符合实际机械运动的合理区间，整体模型结构完整，细节清晰，能够直接用于结构验证、方案展示以及后续的工程图转化参考。
