立式触控查询数字标牌展架组合

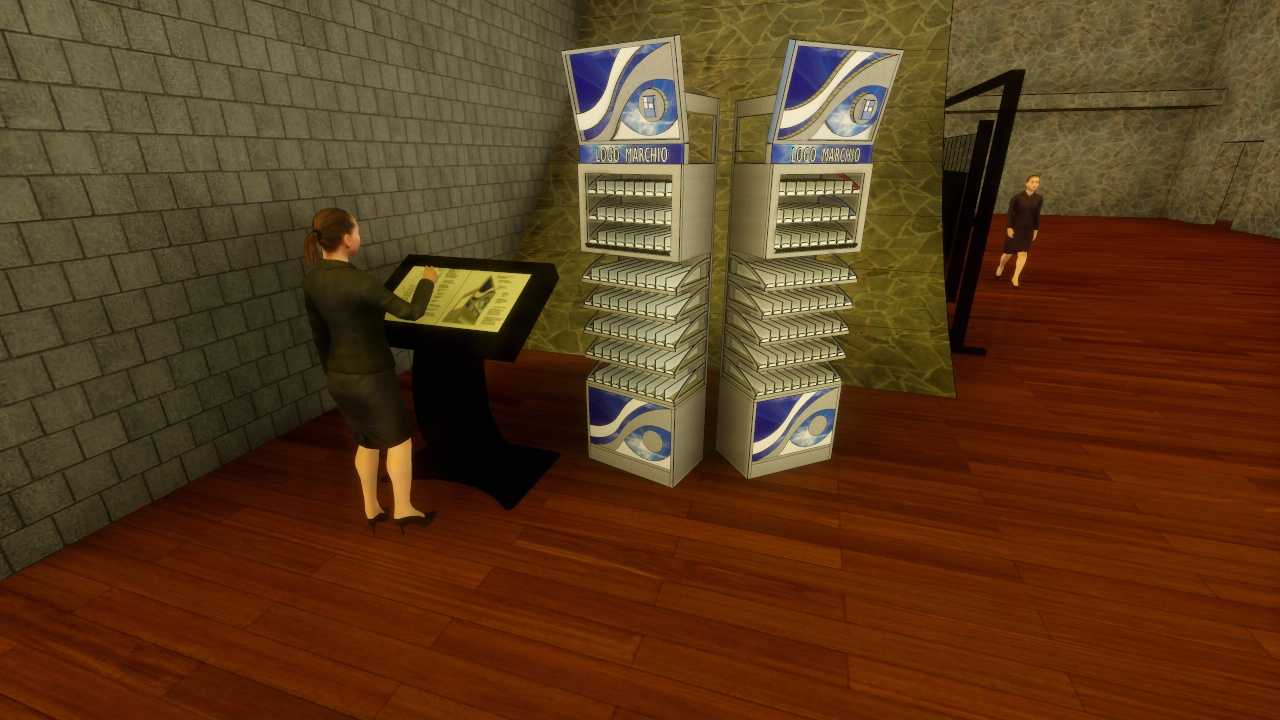

　　这套数字标牌组合包含落地式触控查询终端与双列立式宣传展架，主要应用于零售门店、展厅、政务服务大厅等公共场景，承担信息导览、产品宣传、自助查询的功能。从结构设计来看，触控查询终端采用倾斜式操作台面，台面倾角设置为15度，符合站立操作时的人体工学视角，避免长时间操作产生的颈部疲劳，底座采用加宽配重结构，整体重心落在底座投影范围内，防止人员倚靠或误碰导致倾覆，安装时仅需平整硬质地面即可放置，无需额外打膨胀螺栓固定，适配临时布展与固定点位两种使用需求。立式展架采用分层搁板设计，单组展架设置8层水平置物搁板，搁板边缘做10mm高的挡边，防止放置的宣传册、样品滑落，顶部集成独立的显示区域，可张贴宣传画面或嵌入小型显示模块，

　　两组展架可并排摆放也可分开布置，单组展架的宽度为350mm，深度为400mm，高度为1800mm，预留的安装通道宽度需大于800mm，满足人员驻足取阅资料的通行空间。交互层面，触控终端采用红外触控识别方案，触控区域覆盖整个显示面板，支持单点与多点触控操作，无需特殊触控笔即可实现点击、缩放等交互动作，面板表面采用半透明亚克力材质作为触控保护层，红外LED发射与接收模块布置在面板四周边缘，当手指触碰面板时会阻断红外光路，系统通过光路阻断位置计算触控坐标，这种方案的优势是对操作介质无特殊要求，戴普通手套也可正常操作，适合公共场景下不同使用习惯的人群操作。结构细节上，所有外露棱边都做了R5mm的圆角处理，避免人员磕碰受伤，

　　外壳采用冷轧钢板折弯焊接成型，表面做哑光喷塑处理，减少环境光线反射对显示内容的干扰，触控终端的主机仓设置在底座后侧，预留检修门，日常维护时无需拆卸整体结构即可完成硬件检修与线路整理，展架的搁板采用可调节设计，可根据放置物品的高度调整层间距，适配不同尺寸的宣传物料、样品陈列需求。实际场景布置时，触控终端通常放置在入口或动线交汇位置，作为导览查询节点，展架可沿墙面或通道侧边摆放，与终端形成功能互补，终端负责动态交互信息展示，展架负责静态宣传物料与实物样品陈列，两者组合可覆盖从信息查询到资料取阅的完整服务流程。布线设计上，所有线路都从结构内部的走线槽穿过，外部无明线，既提升整体整洁度，也避免线路外露导致的绊倒风险，

　　供电接口设置在设备底部后侧，距离地面高度为150mm，适配常规墙面插座的布线高度，无需额外抬高接线。从建模逻辑来看，整体结构采用模块化拆分，触控终端分为底座、支撑立柱、操作台面、显示面板四个独立模块，展架分为底座、立柱、搁板、顶部门头四个模块，各模块之间通过螺栓连接，建模时可单独调整各模块的尺寸参数，快速适配不同尺寸的显示面板、不同层数的展架需求，方便衍生不同规格的同系列产品。
