壁挂式家居智能触控终端结构设计

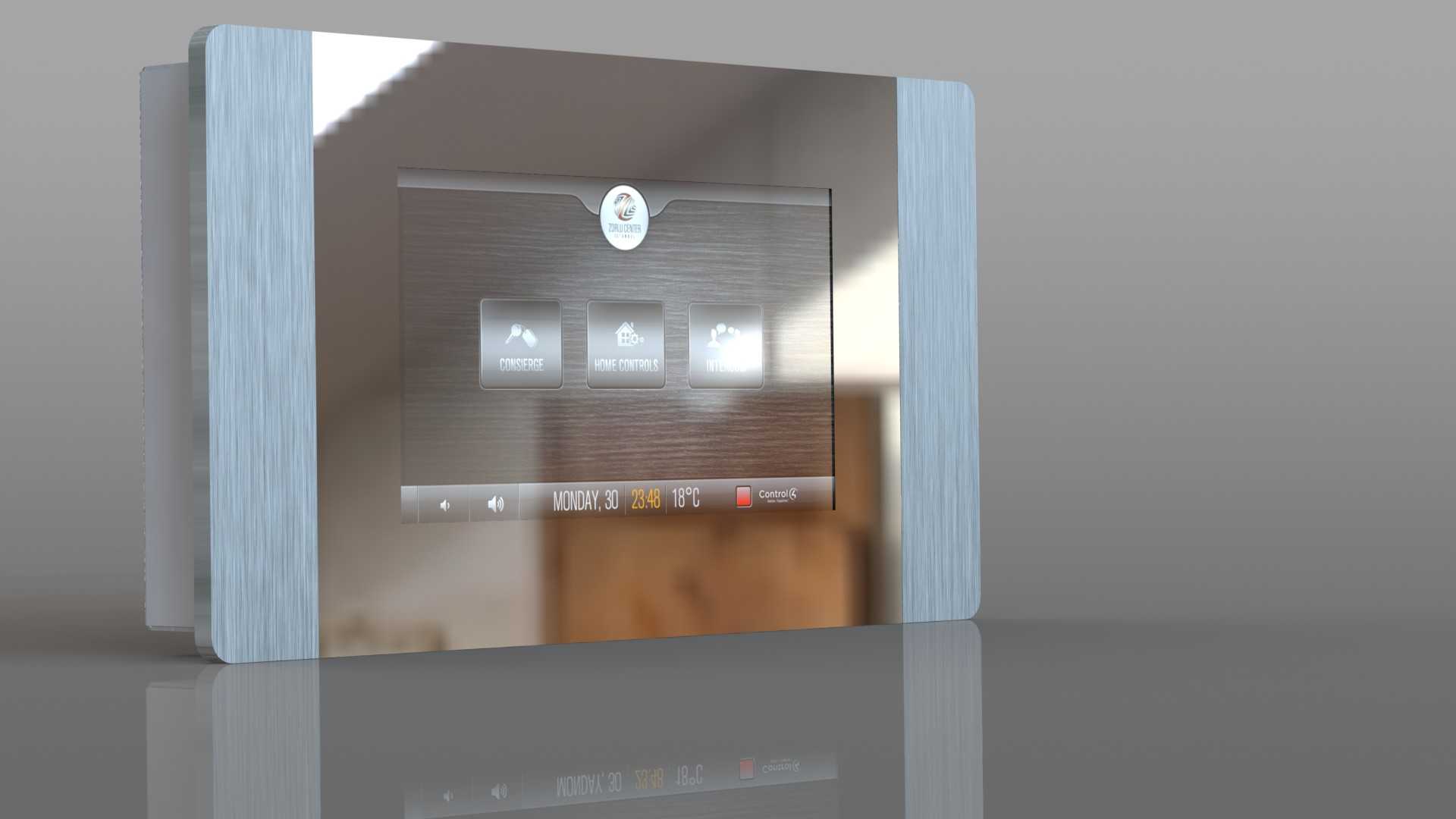

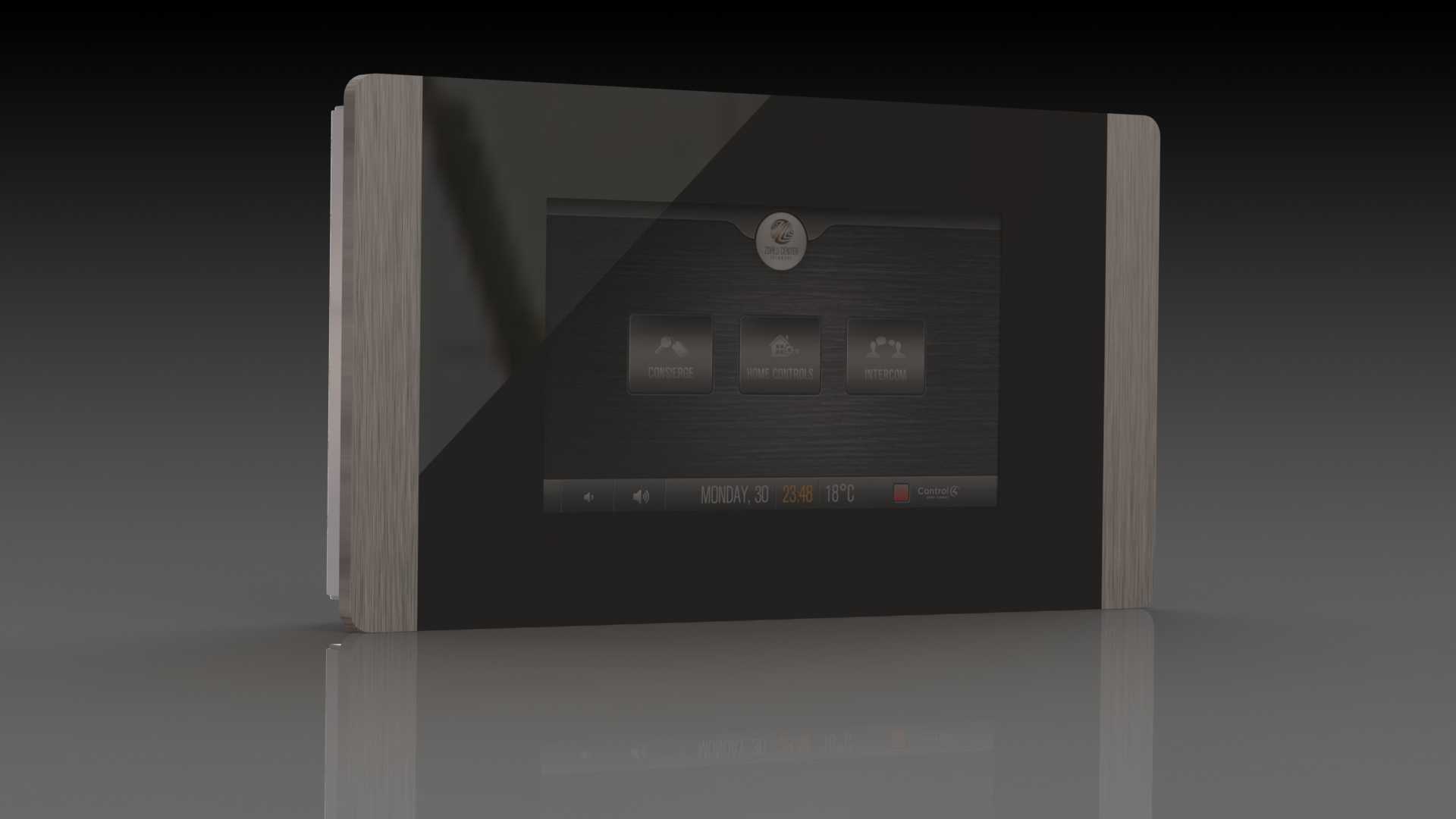

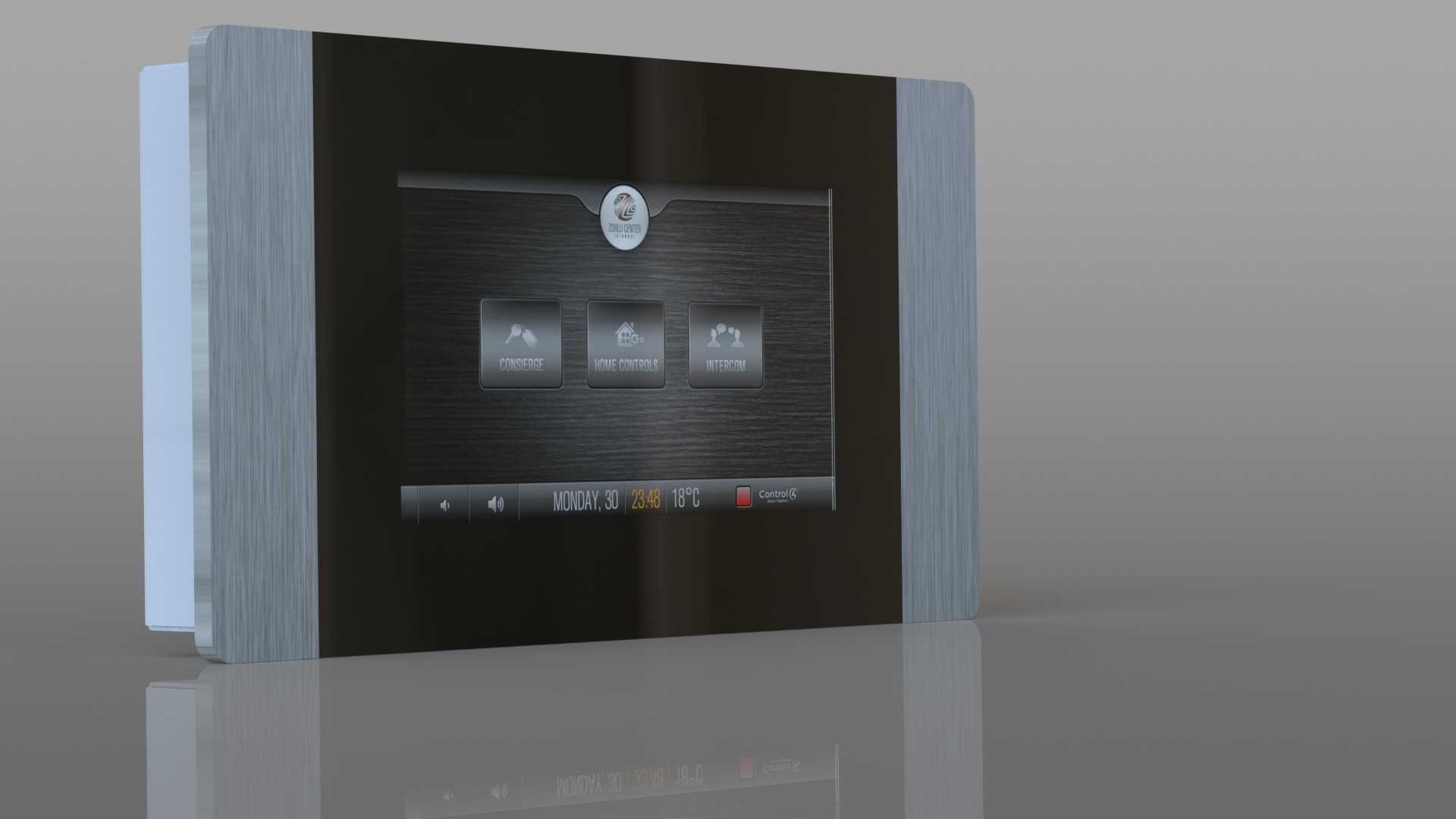

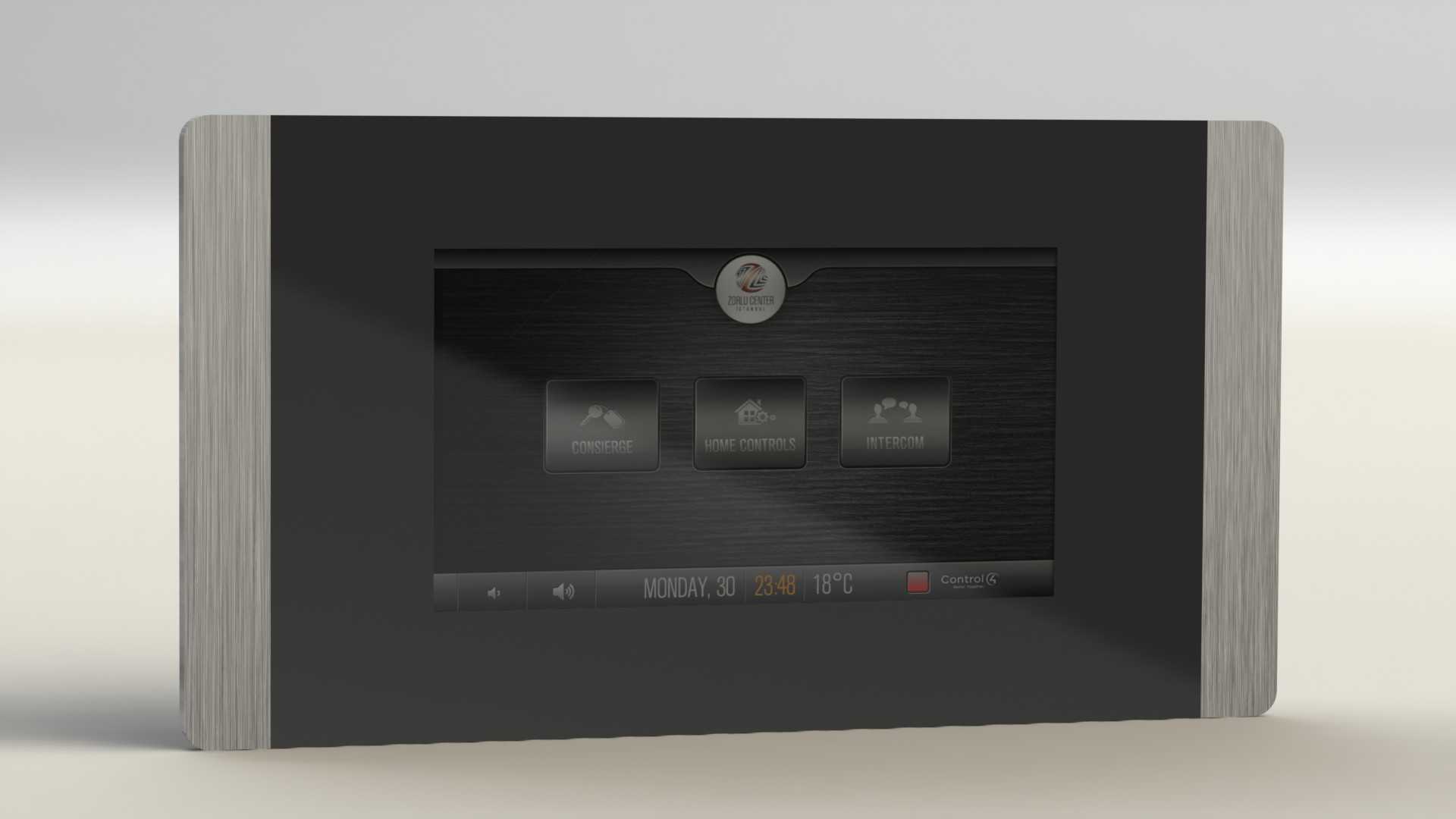

　　这款壁挂式智能控制终端，主要面向平层住宅、小户型公寓的全屋家电联控场景，核心定位是替代传统墙面开关面板，作为入户、客厅公共区域的家居控制核心节点，日常可对接家中电热水壶、照明回路、电动窗帘、温控设备等常见家用用电终端，实现近距离触控操作与状态可视化反馈。从结构设计思路来看，整机采用横置矩形布局，正面操作区域做了窄边框处理，两侧预留金属质感装饰边，既提升整机视觉层次感，也能在安装时遮挡墙面开孔的边缘误差，降低现场施工的精度要求。正面触控区域采用一体化黑晶面板，屏幕区域下沉0.8mm做防误触台阶，避免日常清洁擦拭时误触发操作按键，屏幕下方预留窄条状态显示区，可同步展示室内温湿度、设备运行状态等核心参数，

　　无需进入二级菜单即可快速读取关键信息。安装边界方面，整机厚度控制在18mm以内，贴墙安装后突出墙面尺寸较小，不会与入户门、玄关柜等周边家具产生干涉，背部预留标准86底盒安装孔位，可直接兼容国内住宅通用的墙面暗装底盒，无需额外扩孔改造，适配多数家庭的墙面改造需求。功能层面，触控界面做了大尺寸按键分区，三个核心功能按键对应常用的家电控制场景，按键触控反馈做了阻尼适配，指尖按压时的触发力度设置在1.2N，既避免轻触误触发，也不会因为按压力度过大影响操作体验，顶部预留状态指示灯开孔，设备联网、待机、运行状态可通过不同灯色直观反馈，用户无需点亮屏幕即可判断设备工作状态。结构细节上，两侧金属装饰边采用卡扣式装配，无外露螺丝，

　　整机正面达到IP40防护等级，可应对日常家居环境中的灰尘飞溅、擦拭泼水等场景，内部电路板做了分层固定，电源板与触控驱动板之间预留2mm绝缘间隙，避免强电回路对触控信号产生电磁干扰，背部走线槽预留了强弱电分离的走线通道，现场接线时可将强电供电线与弱电通讯线分开布设，进一步降低信号干扰概率。实际使用场景中，这款终端安装在客厅入户侧墙面时，用户进门即可快速操作常用家电，比如远程启动厨房的电热水壶，无需走到厨房即可完成烧水操作，也可一键切换回家、离家、会客等场景模式，同步控制照明、窗帘、温控设备的状态。设计过程中针对墙面安装的平整度问题，背部四个安装挂点做了1mm的调节余量，即使墙面存在轻微不平整，

　　也可通过挂点的微调让整机贴墙安装后保持水平，不会出现倾斜翘边的问题。面板的操作角度做了轻微的仰角适配，安装高度在1.4米时，站立操作的用户视线与屏幕法线夹角控制在15度以内，触控操作时无需刻意低头或抬手，符合日常站立操作的人机工程学要求。屏幕表面的黑晶面板做了防指纹涂层处理，日常频繁触控后不会残留明显指纹痕迹，减少日常清洁维护的频率，面板边缘做了R2圆角处理，避免磕碰划伤，适配家居环境的使用安全要求。内部结构的散热设计上，整机背部预留了细密的对流散热孔，设备长时间待机运行时，内部驱动板产生的热量可通过自然对流散出，无需额外加装散热风扇，避免运行时产生噪音影响家居环境静谧性。接线端子采用按压式快接结构，现场施工时无需拧螺丝即可完成导线固定，单根导线的固定拉力可达到50N以上，不会出现导线松脱导致的接触不良问题，端子旁做了清晰的线序标识，施工人员可快速完成接线操作，降低接错线的概率。
