可折叠便携式电池供电照明台灯结构设计

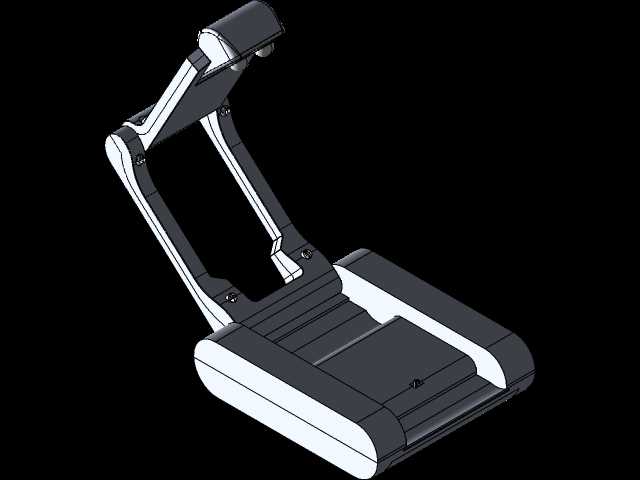

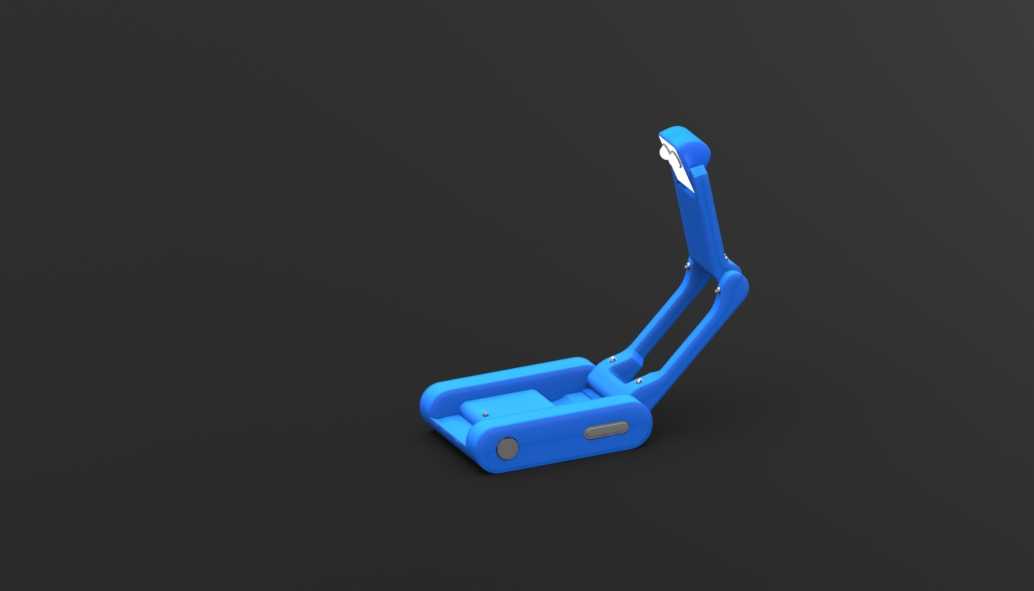

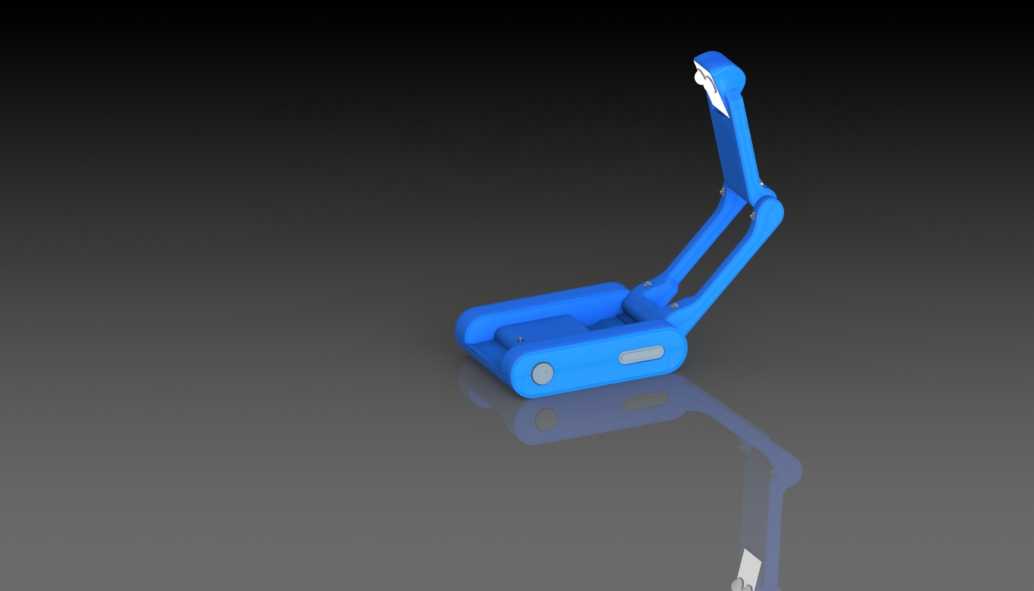

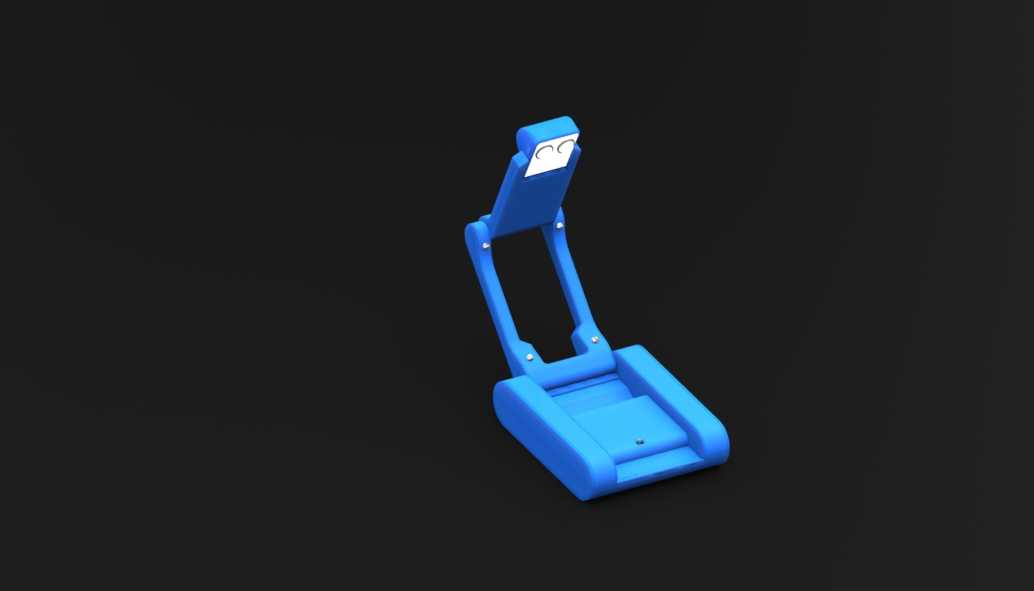

　　这款便携照明设备的结构设计，核心围绕无外接电源场景下的移动照明需求展开，在户外临时作业、学生宿舍断电应急、差旅入住酒店床头补光、夜市摆摊临时照明等场景中，都能适配使用需求，不需要依赖固定市电接口，摆脱电源线的束缚，能在各类无供电条件的场景下提供稳定的局部照明。从结构组成来看，整体分为底座储能舱、双连杆折叠支架、灯头照明模组三个核心部分，底座部分采用一体化注塑成型的腔体结构，内部预留标准干电池或者小型充电锂电池的安装位，腔体边缘设计有卡扣式电池仓盖，不需要额外工具就能完成电池更换，底座底部做了微凸的防滑胶垫安装位，放置在木质桌面、玻璃台面、金属工作台面时都能保持足够的静摩擦力，不会因为轻微碰撞出现滑移。底座的整体轮廓做了圆角过渡处理，

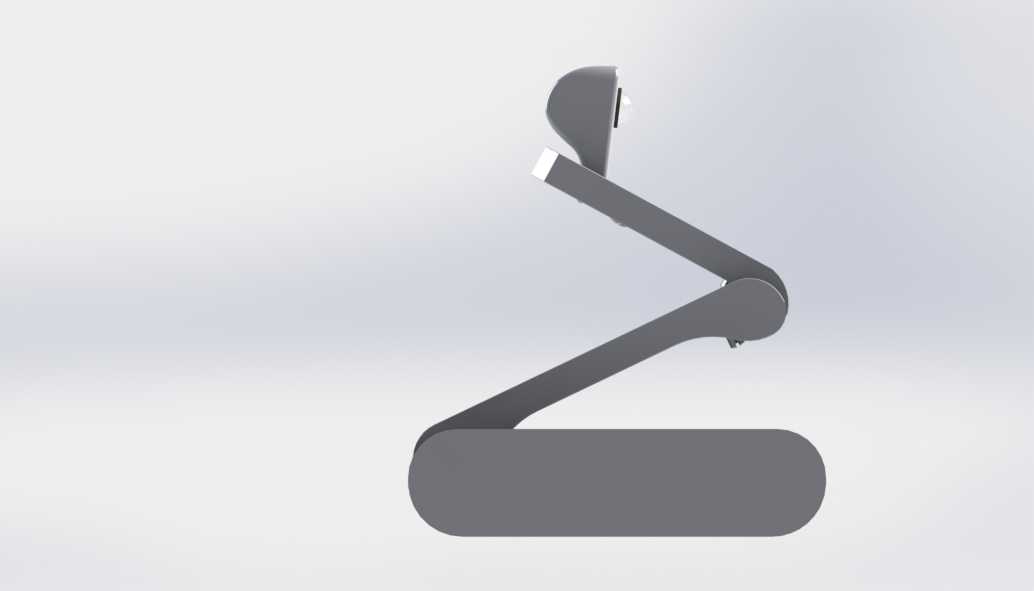

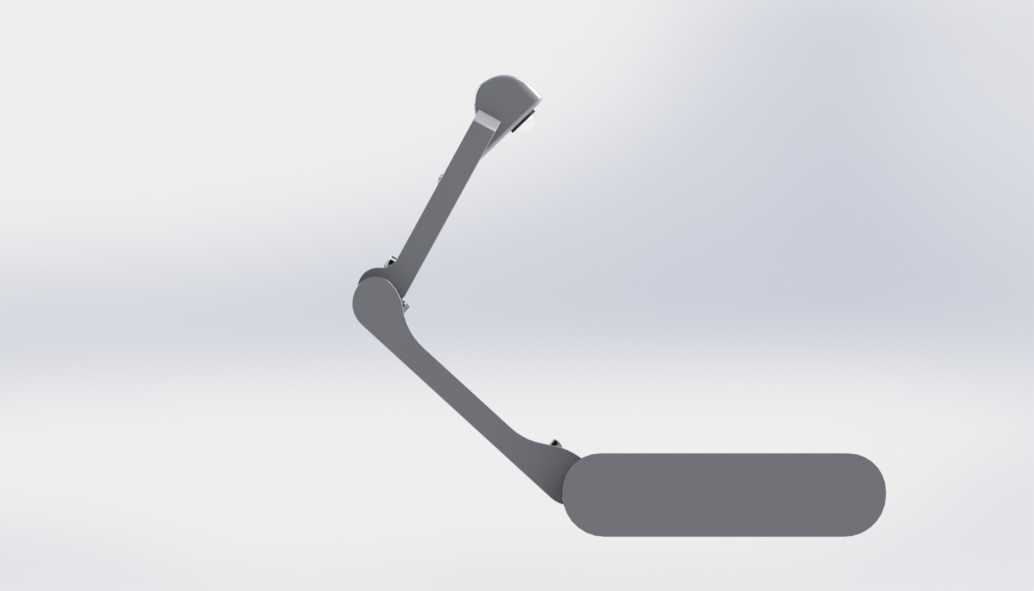

　　没有尖锐的棱角，避免携带过程中剐蹭背包内的其他物品，底座的重量占整体重量的60%左右，依靠自重保证支架展开到最大角度时的整体稳定性，不会出现重心偏移倾倒的问题。双连杆折叠支架采用对称式的双悬臂结构，每处转动铰接点都设计有阻尼转轴结构，转轴的阻尼力矩经过反复调校，既可以让支架在0到160度的展开角度范围内任意悬停，调整灯头的照射高度和照射角度，又能保证折叠状态下支架不会自行松脱展开，支架的连杆截面做了加强筋设计，在保证壁厚均匀、满足注塑成型工艺要求的前提下，提升连杆的结构刚性，长期反复折叠调整也不会出现连杆弯曲变形、铰接点松旷的问题。灯头部分采用薄型化的矩形结构，内部预留LED灯珠的安装基板位置，灯头正面做了柔光扩散板的安装卡槽，

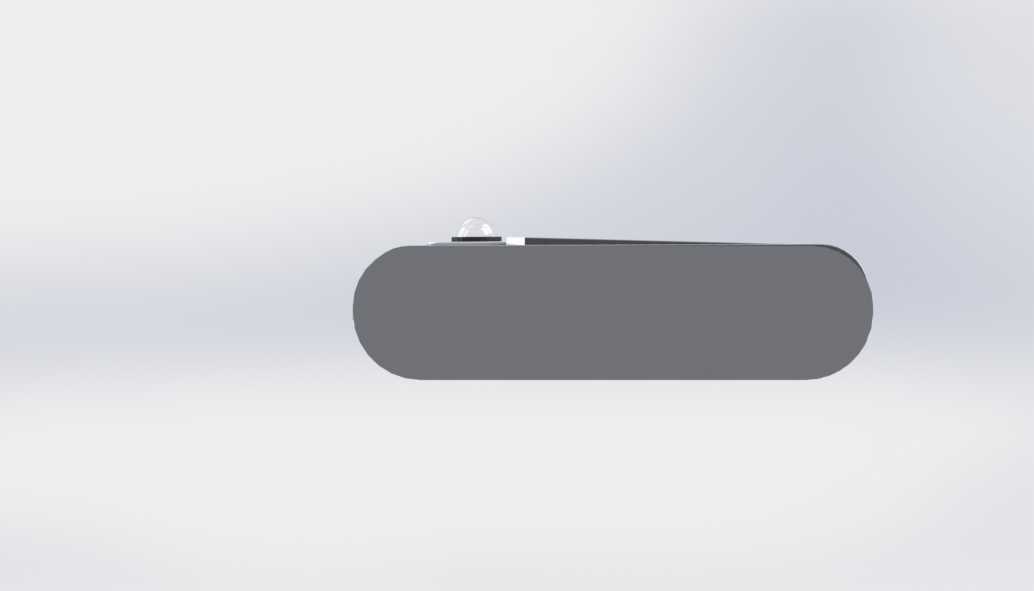

　　光线经过扩散板之后不会产生刺眼的眩光，长时间在灯下阅读或者作业也不容易产生视觉疲劳，灯头和支架顶端的铰接点同样采用阻尼转轴，可以独立调整灯头的俯仰角度，配合支架的高度调整，能覆盖桌面0.3到0.8米范围内的不同照明区域。折叠状态下，支架完全收折到底座的预留凹槽内，灯头刚好贴合在底座上表面，整体外形规整，和普通长款钱包的尺寸接近，可以直接放进背包侧袋、公文包甚至较大的衣物口袋中，携带过程中不会因为外形突兀占用过多收纳空间。在设计过程中，所有的铰接点都做了限位结构，避免转动角度超出设计范围导致结构损坏，比如支架完全展开时的最大角度做了硬限位，不会因为过度向后翻折导致转轴断裂；电池仓内部设计有电池极性防反结构，电池装反时无法完全放入仓内，

　　避免极性反接损坏照明电路。整体的装配逻辑采用卡扣连接为主，仅在转轴位置使用少量的微型螺丝固定，后期拆解维护更换灯珠或者清理内部灰尘时，不需要复杂的工具就能完成拆解，零件的通用化程度较高，转轴、卡扣等结构件都采用常规的标准尺寸，生产过程中不需要开制特殊的定制模具，能有效控制量产的制造成本。从安装边界来看，这款台灯不需要额外的固定安装结构，直接放置在支撑平面上即可使用，支撑平面只需要提供和底座面积相当的平整接触面，就能保证放置稳定，不需要预留额外的安装孔位或者固定结构，使用时的摆放灵活性很高。在结构强度校核阶段，针对支架反复折叠的疲劳寿命做了模拟验证，按照每天折叠展开10次的使用频率，铰接点的结构寿命可以满足3年以上的使用需求，底座的抗跌落性能按照1米高度自由跌落至水泥地面的工况做了结构加强，电池仓周边的壁厚做了局部加厚，跌落时不会出现电池仓破裂、电池脱出的问题。灯头部分的外壳做了遮光处理，除了正面的出光面之外，其余侧面都采用不透光的材质，避免光线从侧面漏出产生不必要的光污染，在夜间使用时不会影响周边其他人的休息。
