家用桌面式无线调制解调器外观结构设计

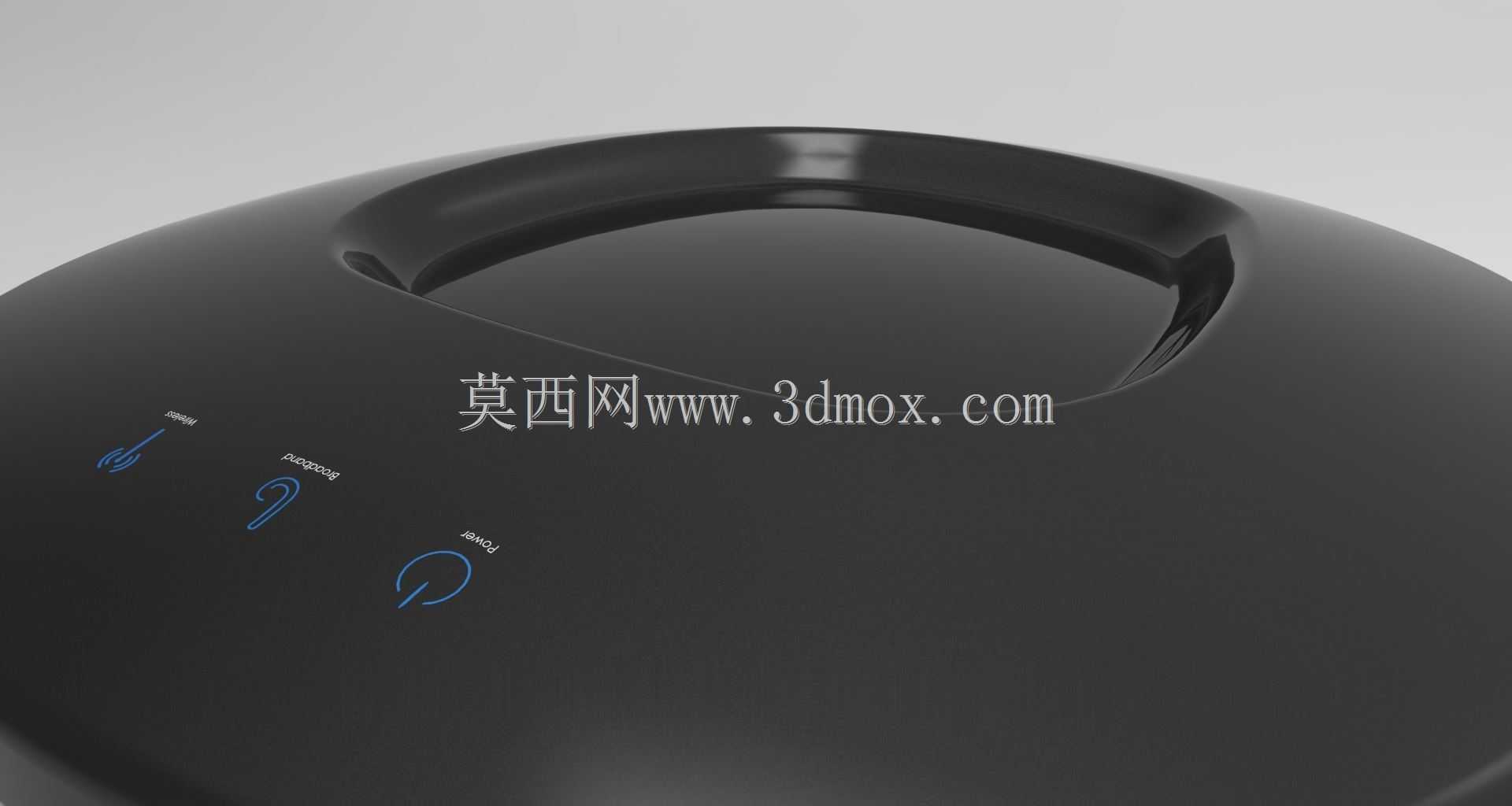

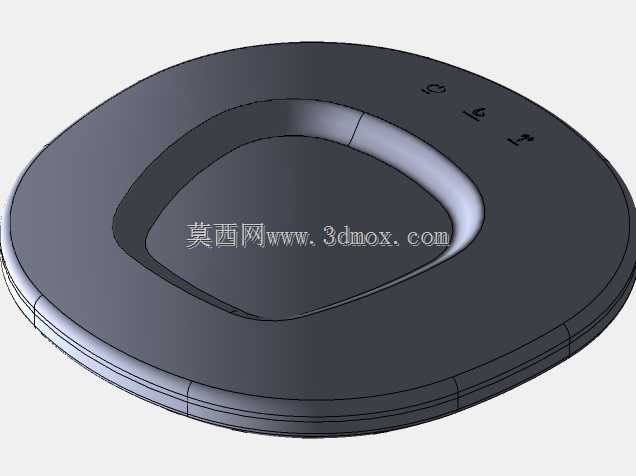

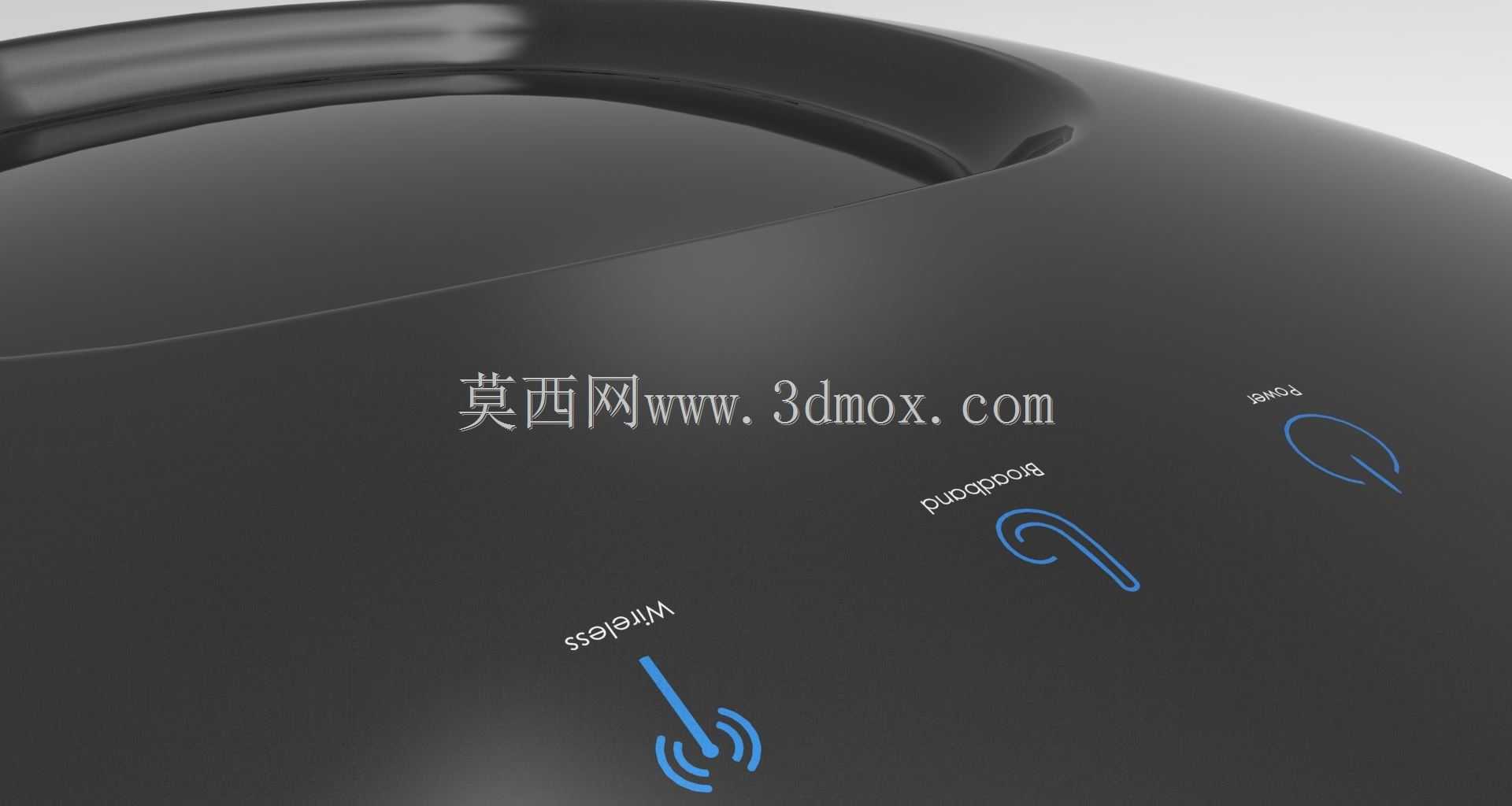

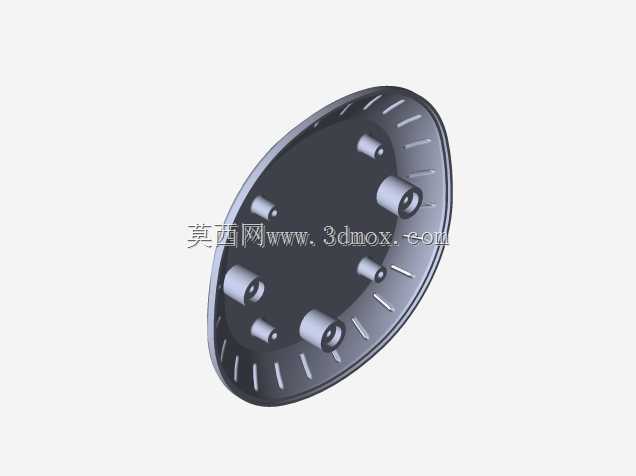

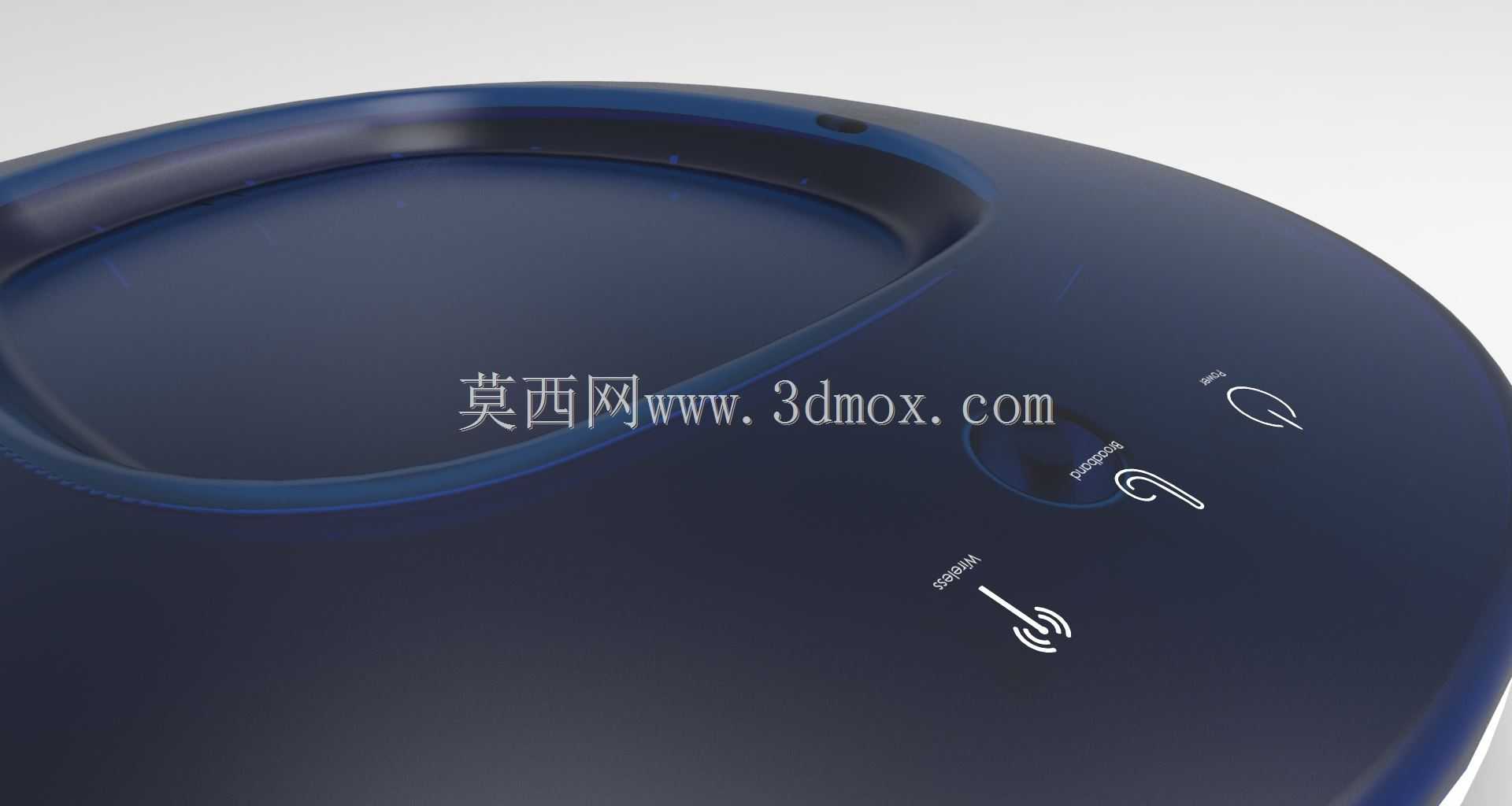

这款无线调制解调器的结构设计，首先围绕家用桌面摆放的使用场景做了针对性优化，整机采用圆润无棱角的弧面壳体造型，顶部集成内凹式提手结构，既满足用户在不同房间挪动设备时的手持便利性，也避免了传统方正设备棱角磕碰带来的安全隐患，尤其适配有孩童的家庭使用环境。从功能实现层面看，壳体正面预留的三个触控标识区域，分别对应电源、无线信号、配对连接三个核心操作功能，标识采用凹陷式丝印工艺，长期触摸使用不会出现标识磨损脱落的问题，触控区域下方对应内置的电容感应按键，省去了传统机械按键的缝隙结构，能有效减少日常使用中灰尘、泼溅液体进入设备内部的概率，提升设备在复杂家居环境下的运行稳定性。设计过程中，壳体的壁厚控制在2.2mm均匀壁厚区间，加强筋排布遵循注塑成型的流动方向设置，既避免壳体注塑过程中出现缩痕、翘曲等成型缺陷，也能保证壳体装配后的结构强度，上下壳体采用卡扣加隐藏式螺丝的固定方式，螺丝孔设置在底部防滑胶垫的覆盖区域，兼顾装配牢固度与外观的整体性。设备底部预留了整圈的防滑胶条安装槽，胶条高出底面0.8mm，放置在光滑桌面时不会出现滑动移位，同时底部预留了错落排布的散热格栅开孔，开孔位置避开内部电路板的核心芯片区域，既保证设备长时间运行时的空气对流散热，也能避免金属异物从开孔掉落造成电路板短路。安装边界层面，整机最大轮廓直径控制在180mm以内，整体高度不超过50mm，摆放时占用的桌面空间远小于传统外置天线式的调制解调器，顶部提手的内凹深度为15mm，成年人手指可以轻松伸入完成提拿动作，提手边缘做了R3的圆角过渡，长时间提拿也不会出现硌手的问题。接口区域统一设置在设备后侧的内凹槽位内，网线、电源接口插入后，线缆接头不会突出设备外轮廓，摆放时可以紧贴墙面放置，进一步减少对桌面空间的占用，后侧槽位还预留了挂装孔位，支持用户根据使用需求将设备壁挂安装在墙面或弱电箱外侧，适配不同的家居布线场景。壳体表面采用细磨砂晒纹处理，不易残留指纹和日常使用的划痕，能长期保持外观的整洁度，整体结构拆分件数量控制在3件以内，有效降低了注塑模具的开发成本与后续的装配工序复杂度，适合规模化量产。
