镂空框架式立方星主体承载结构设计

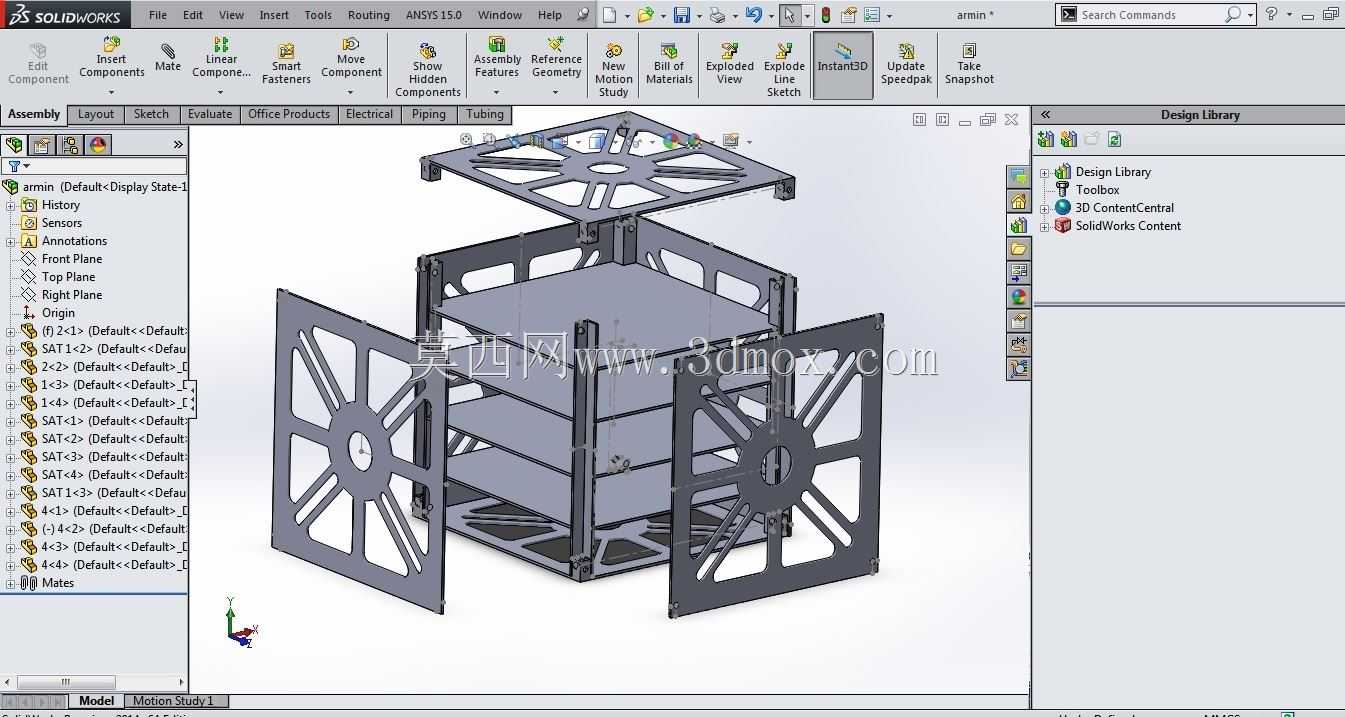

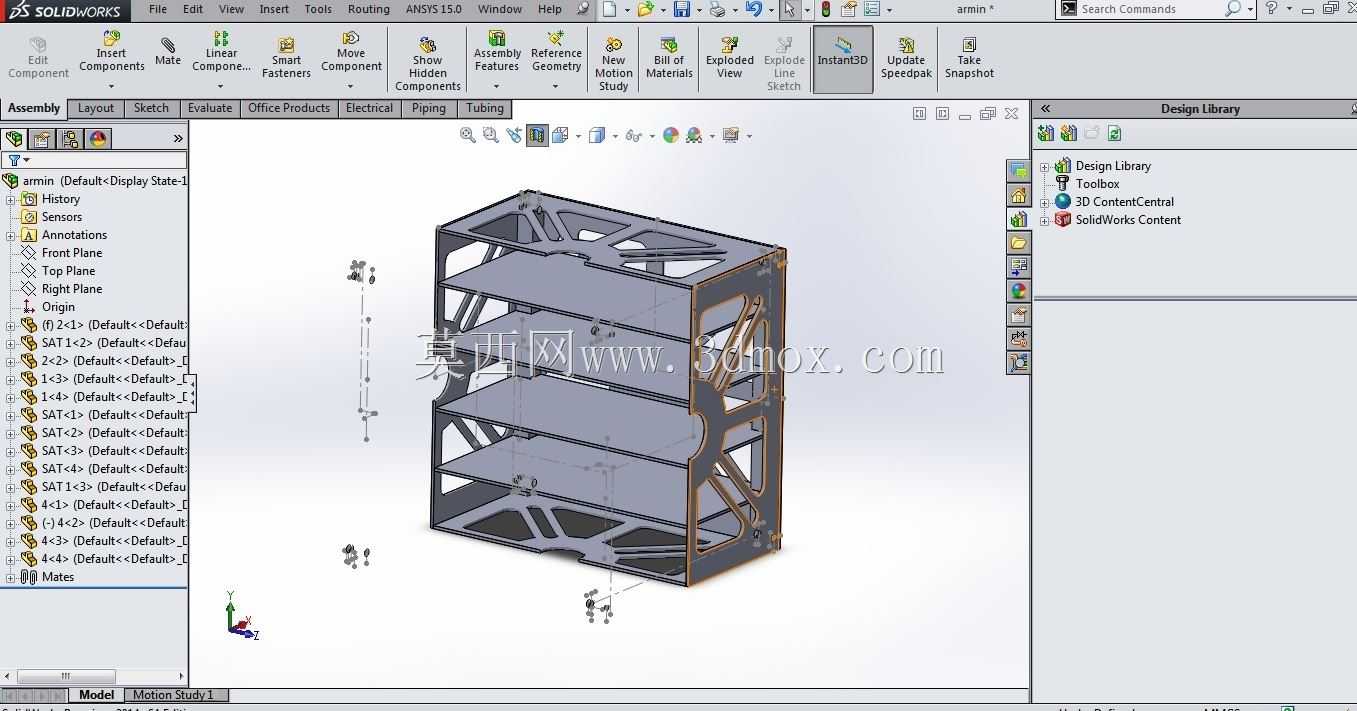

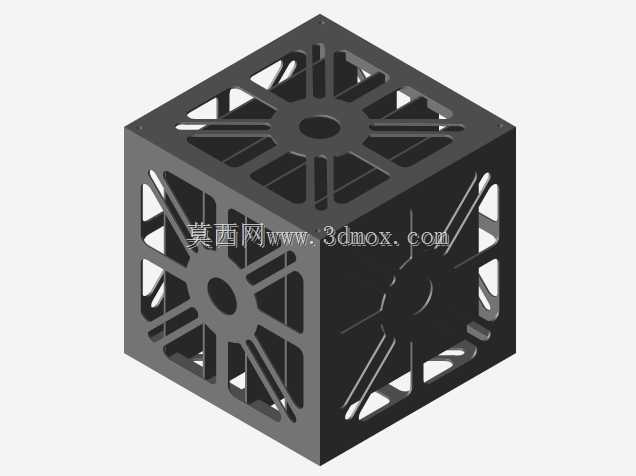

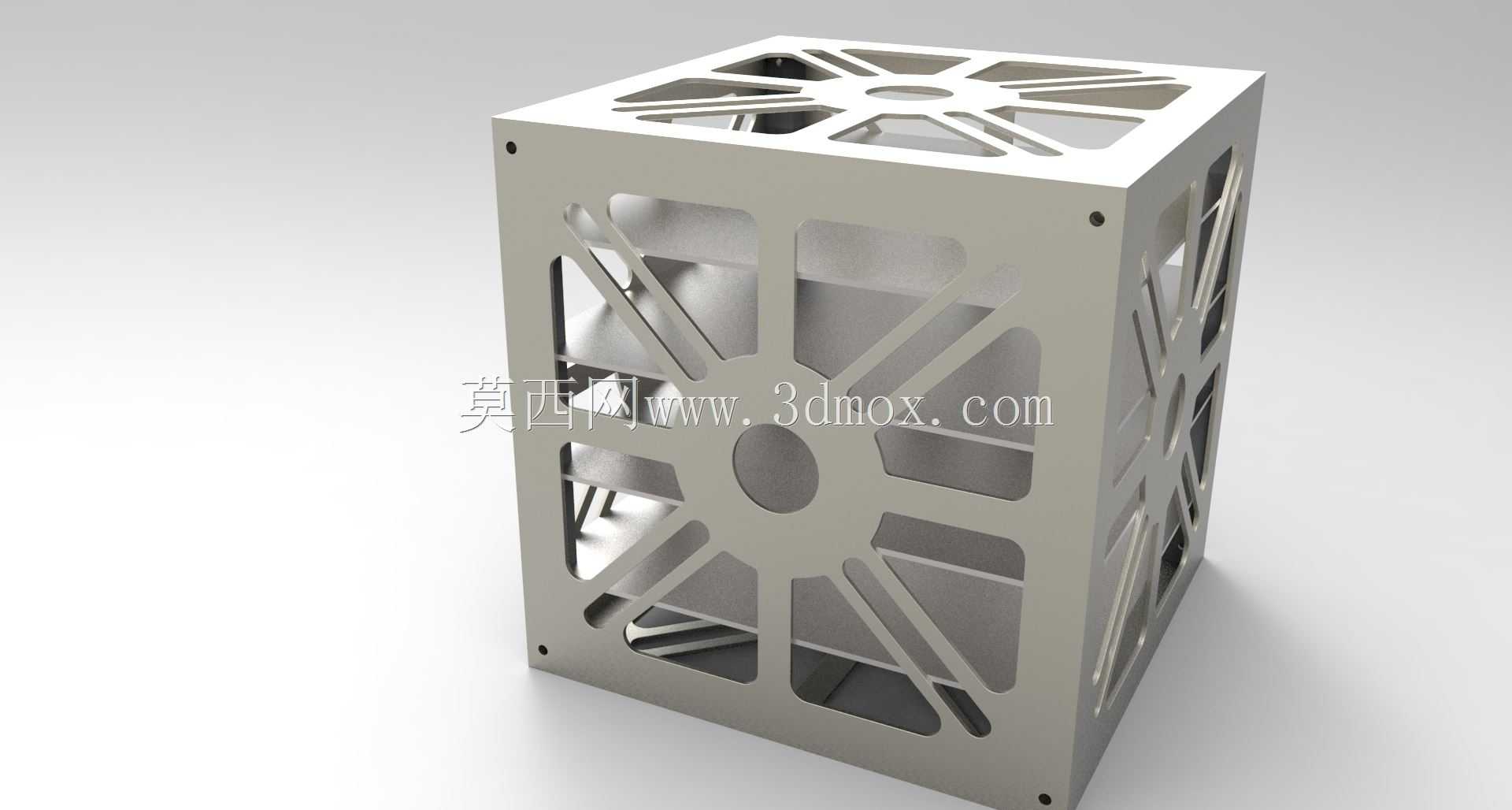

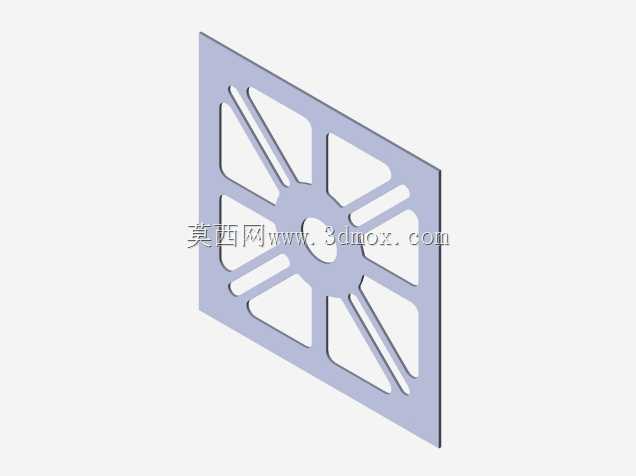

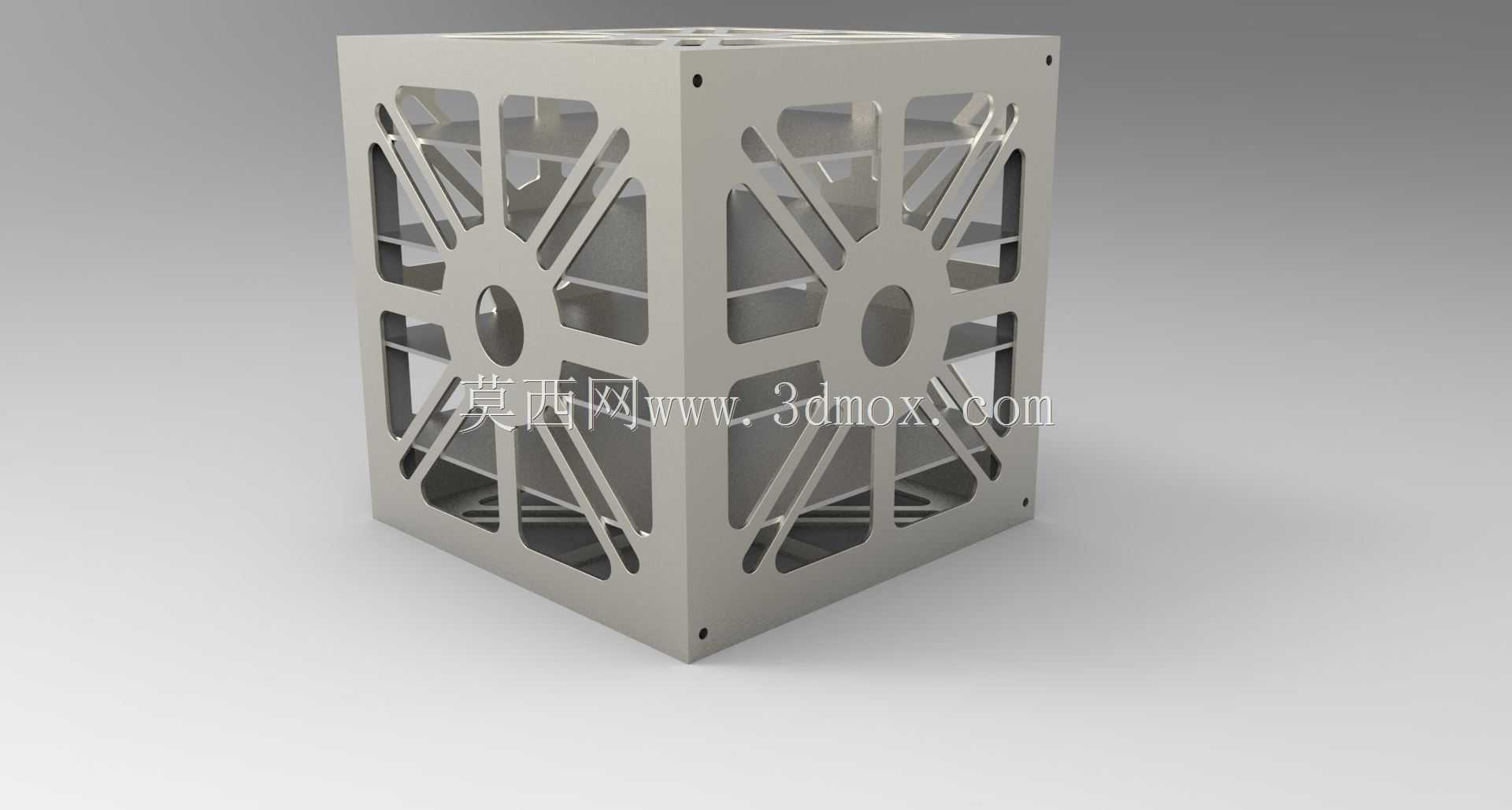

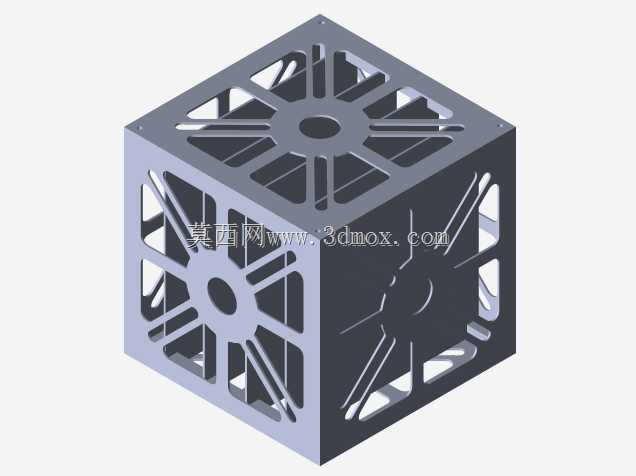

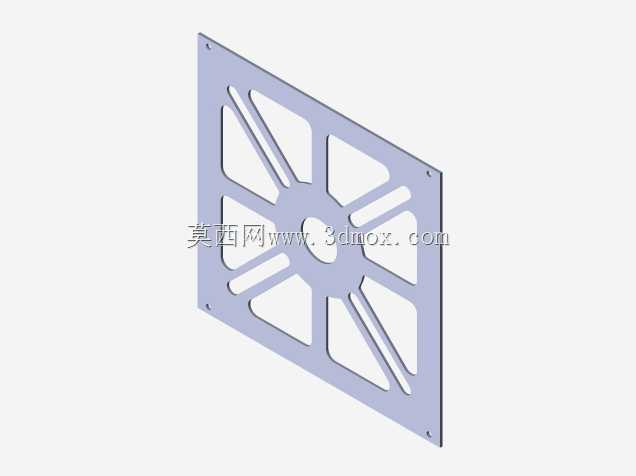

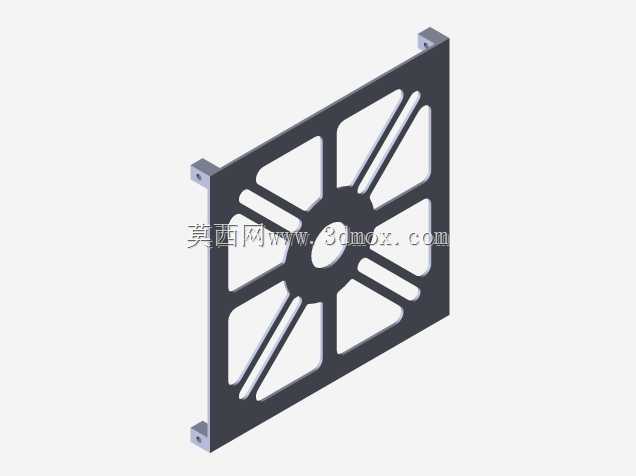

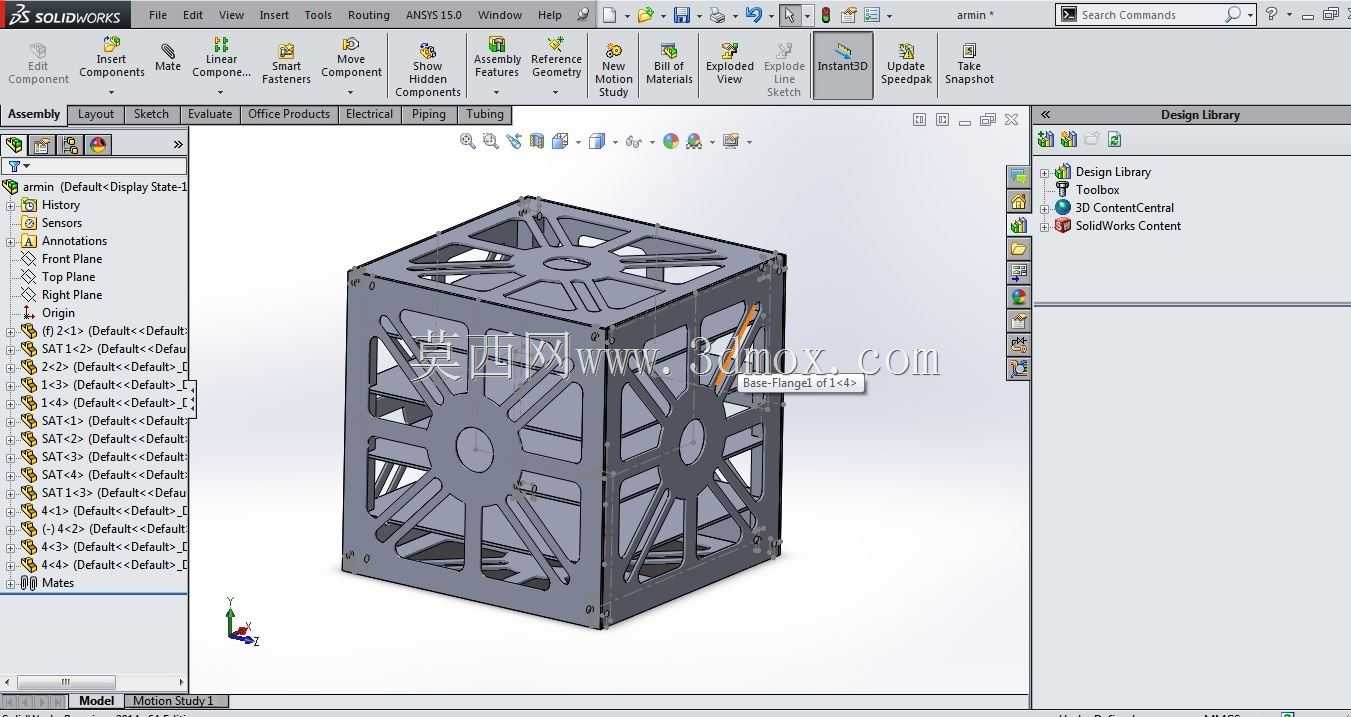

该结构为立方星的主体承载框架，主要应用于微纳卫星的星上设备集成安装场景，作为整星的核心承力基体，承担发射阶段过载载荷传递、在轨阶段设备安装定位、星外载荷安装接口提供的核心作用。设计阶段优先考量航天发射的严苛载荷要求，整体采用分体组焊的结构形式，将整框拆分为八个独立构件分别加工后通过焊接工艺拼接成型，相比整体铣削的加工方案，能够大幅降低大尺寸镂空结构的加工难度，减少整块坯料去除率过高带来的加工变形问题，同时便于在框架内部提前预置设备安装的螺纹孔位、走线槽道，避免整体结构加工时内部特征可达性差的问题。框架的六个立面均采用放射状镂空设计，镂空区域的筋条沿立面中心向边角辐射排布，这种排布形式并非单纯的减重设计，而是经过力学仿真优化后的传力路径设计：发射过程中纵向过载会通过立面筋条均匀传递至框架的八个角点，再通过星箭对接接口传递至运载适配器，避免局部应力集中导致的结构失效；同时镂空区域能够为星内设备提供充足的散热通路，满足星上电子器件工作时的热辐射散热需求，也能为相机、天线等需要外露工作的载荷提供无遮挡的安装窗口。框架的顶部、底部以及中间层板位置均设计有统一规格的螺钉安装孔位，孔位间距遵循立方星通用设计规范，可直接适配标准规格的星载计算机、电源模块、通信模块、姿控组件等商用现货航天部件，无需额外设计转接支架，能够大幅缩短微纳卫星的总装集成周期。结构选材选用铝合金材质，整体成型后重量控制在210g，在满足结构刚度、强度要求的前提下实现了极致轻量化，预留的安装边界完全适配1U规格立方星的包络尺寸，外部无突出结构，可直接装入标准立方星部署器完成发射。焊接完成后的框架会经过整体去应力处理，再对各安装面进行二次精加工，保证各安装面的平面度、孔位位置度满足航天设备安装的精度要求，避免焊接变形带来的装配偏差。立面中心的圆形凸台既作为筋条交汇的传力节点，也可作为星敏感器、测控天线的对外安装基准面，凸台厚度经过加厚处理，能够承受外露载荷发射阶段的振动冲击，不会出现局部刚度不足导致的谐振问题。
