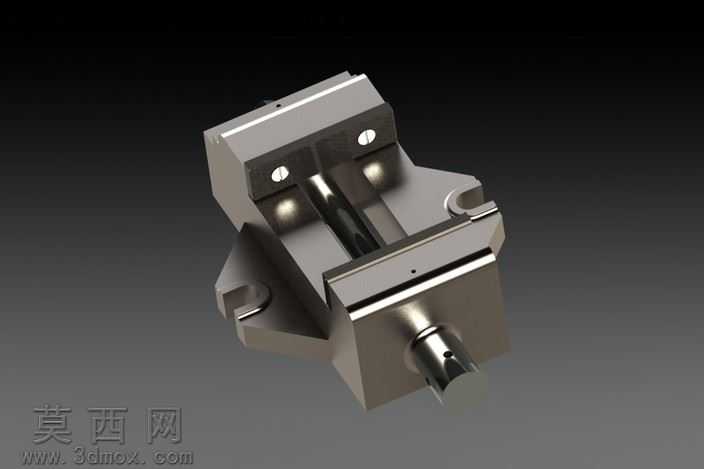

机用平口虎钳结构三维设计作品

本作品为机用平口虎钳的三维结构设计模型，建模阶段采用参数化特征建模思路，先完成核心基准轴、基准面的搭建，按照虎钳的实际装配逻辑依次构建固定钳身、活动钳身、传动丝杠、钳口板、螺母座、锁紧螺钉等独立零部件，每个零件的建模过程严格遵循机械加工的工艺逻辑，对丝杠的梯形传动螺纹、钳身的导轨配合面、钳口板的防滑齿纹、安装定位孔等细节特征都做了精准还原，未对结构做不合理简化，保证各零件间的尺寸公差配合关系符合实际工装的设计规范。材质与渲染阶段，针对不同零件的实际材质属性做了区分设置：金属结构件采用哑光磨砂铸铁材质，调整了金属粗糙度、反射强度参数还原铸铁件的哑光质感，传动丝杠、锁紧螺钉等外露加工件采用光亮冷轧钢材质，添加细微的加工纹理提升真实感，钳口防滑板做了淬火硬化层的材质色差区分，渲染时采用三点布光方案，主光源模拟工业车间的顶光照明，侧补光弱化结构阴影的死黑区域，轮廓光勾勒虎钳的外形边界，地面添加微弱的环境反射效果，让整体渲染效果贴近工业产品展示的真实质感。结构设计上，该虎钳采用丝杠螺母传动的经典夹紧结构，固定钳身的一体式导轨为活动钳身提供稳定的直线运动导向，传动丝杠与固定钳身端盖形成轴向定位，转动丝杠即可带动与活动钳身固连的螺母座做直线进给，实现钳口的开合夹紧动作，钳口板采用可拆卸式设计，通过沉头螺钉与钳身固定，磨损后可快速更换，固定钳身底部设置了标准的安装定位槽与螺栓孔，可直接适配铣床、钻床、磨床等机加工设备的工作台装夹需求，整体结构紧凑，传动顺畅，夹紧行程符合常规小型机用虎钳的参数范围，可用于机械原理教学演示、工装设计方案展示、机加工工艺模拟等场景。
