桁架式管架连接夹紧工装结构设计

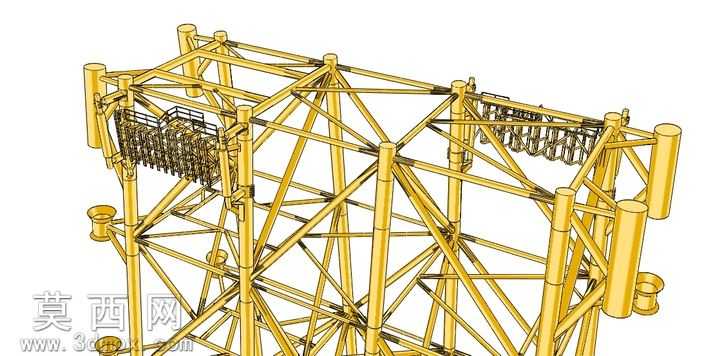

本作品为桁架式管架连接夹紧工装的三维设计成果，建模阶段采用参数化建模思路，先梳理整体桁架的受力逻辑与连接节点分布，以圆形管材作为基础构件单元，逐段搭建主支撑立柱、斜向支撑杆、横向连接梁的基础线架，再基于线架生成对应规格的管材实体，确保每一处杆件的交汇节点都精准对齐，避免出现装配错位的问题。建模过程中对夹紧功能区域做了精细化处理，在桁架两侧预留的安装位上，设计了多组并排的夹紧卡位结构，卡位采用抱合式轮廓设计，能够适配对应规格的管状构件，实现快速装夹固定的功能。材质渲染阶段，为整体金属构件赋予了亮黄色金属漆材质，还原了工程类五金工装常用的漆面质感，调整材质的反光度与粗糙度参数，让金属表面呈现出均匀的哑光金属光泽，同时对杆件连接的节点位置做了细节强化，添加了焊接接缝的细节纹理，提升模型的真实感。结构设计上，整体采用空间桁架受力体系，多组斜向支撑杆形成稳定的三角受力结构，能够有效分散装夹作业时产生的侧向载荷与竖向载荷，避免工装出现结构变形；主支撑立柱采用大直径管材设计，作为整个工装的主要承力部件，横向连接梁在不同高度层连接多根立柱，提升整体框架的抗扭性能，两侧的夹紧卡位通过横向梁与主框架连为一体，保证装夹时的结构稳定性。设计过程中充分考虑了工装的实际使用场景，在框架一侧预留了爬梯与操作平台的安装位，方便作业人员抵达夹紧作业位置开展操作，所有杆件的连接节点都做了圆弧过渡处理，避免应力集中导致的结构损坏，同时兼顾了构件加工的工艺性，所有管材均采用标准规格，降低后续生产制造的加工难度。
