多板离合器传动组件三维结构设计

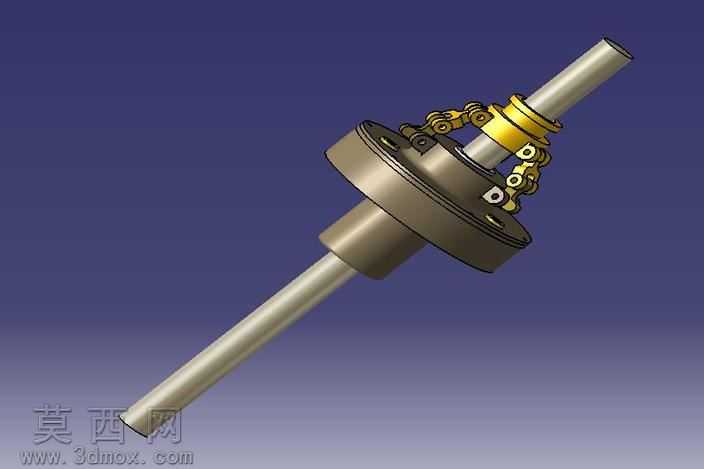

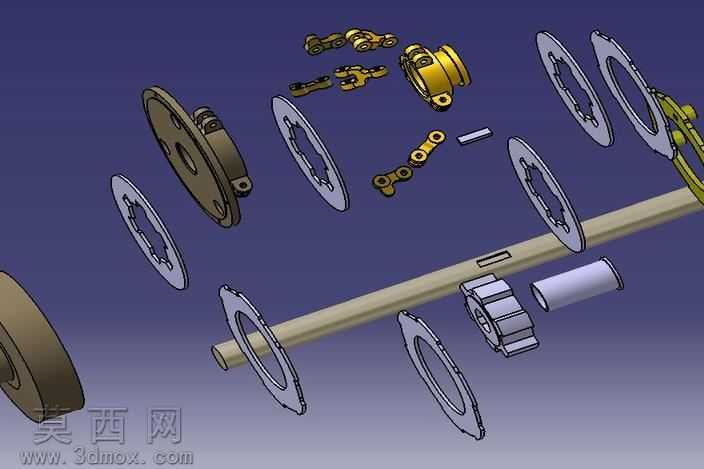

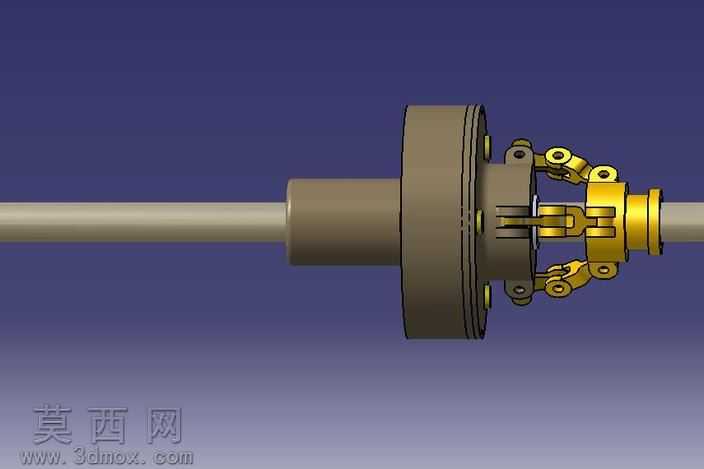

本多板离合器组件采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动部件的设计规范，对各组成零件的尺寸配合、装配关系进行了精准还原。模型整体以传动轴为装配基准，依次完成从动鼓轮、多组摩擦片组、压紧机构、操纵联动结构的层级装配，各零件间的同轴度、配合间隙均按照实际机械加工的公差要求进行约束设置，确保装配体可直观呈现真实的运动干涉校验结果。材质渲染阶段，针对不同功能零件匹配了对应工业材质属性：传动轴与壳体类零件采用调质钢材材质，表面设置细腻的哑光金属质感，还原钢制零件经过机加工后的表面纹理；摩擦片组采用复合摩擦材料材质，表面添加细微的颗粒纹理以体现其摩擦工作面的特性；操纵联动的杠杆、铰接销轴类零件采用合金结构钢材质，表面做亮面金属处理，区分于主体壳体的哑光质感；压紧弹簧类零件做了氧化发黑的表面效果处理，通过材质差异清晰区分不同功能的零件模块。结构设计上，完整还原了多板离合器的核心工作逻辑：通过操纵机构带动压紧杠杆动作，实现摩擦片组的压紧与分离，进而控制动力在输入轴与输出端之间的传递与切断，模型中清晰呈现了多组摩擦片叠装的结构形式，相比单片离合器可传递更大扭矩的结构优势通过叠层布局直观展现，铰接点的转动副、摩擦片的滑动副均做了明确的结构表达，可直观观察到接合状态下摩擦片组紧密贴合传递扭矩、分离状态下摩擦片间存在间隙切断动力的结构特征。设计过程中充分考虑了部件的可装配性与维护性，各紧固件、铰接件的位置均预留了合理的操作空间，整体结构布局紧凑，在保证扭矩传递能力的前提下尽可能压缩了轴向尺寸，适配传动系统的安装空间需求，模型的结构细节完整覆盖了从动力输入到操纵执行的全部功能模块，可用于机械原理演示、传动系统结构教学以及相关产品的设计参考。
