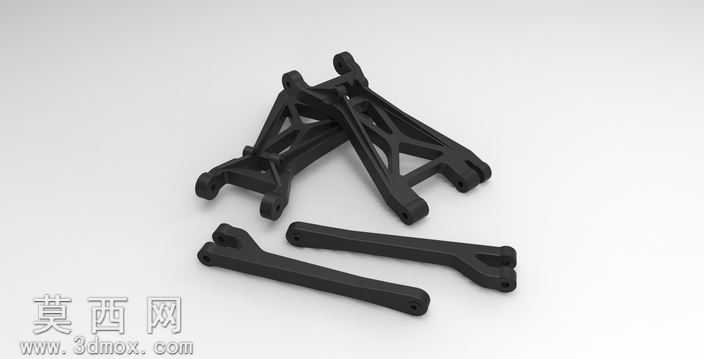

HPISavage遥控车上下三角悬挂臂结构件

本作品为遥控越野车型配套的上下三角结构悬挂支撑臂零件，建模过程围绕RC模型车的实际受力需求展开，首先基于实车悬挂的运动轨迹确定零件的整体轮廓，采用三角桁架式的镂空结构设计，在保证零件结构强度的前提下尽可能降低零件自重，适配遥控模型车对轻量化的高要求。建模阶段先绘制零件的主体轮廓草图，通过拉伸、切除命令构建基础实体，针对零件上的铰接安装孔位，严格按照通用RC模型的安装配合尺寸进行定位，保证孔位的同轴度与尺寸精度，确保装配后悬挂臂可以顺畅完成上下摆动动作，不会出现卡滞、干涉的问题。针对零件表面的加强筋结构，沿着零件受力的传导方向进行布局，将车辆行驶过程中受到的冲击载荷均匀分散到整个零件主体，避免应力集中导致的零件断裂问题，提升零件的抗冲击性能。材质设定上选用增强尼龙材质的渲染效果，还原这类RC配件常用的玻纤增强尼龙材质质感，表面做细腻的哑光磨砂处理，还原注塑零件的真实表面质感，没有多余的浮华装饰，突出工业零件的实用属性。结构设计上区分上下悬挂臂的造型差异，上臂结构更紧凑短小，下臂更长且支撑跨度更大，匹配悬挂的几何运动参数，保证车轮上下跳动时的定位参数符合设计要求，减少轮胎的异常磨损。零件两端的铰接位置做了加厚处理，对应安装销轴的部位做了局部加强，避免频繁摆动过程中铰接孔出现磨损扩孔的问题，延长零件的使用寿命。整个建模过程全程遵循可制造性设计原则，所有结构都符合注塑成型的工艺要求，没有出现倒扣、壁厚不均等不利于注塑生产的结构，拔模角度统一设置，保证零件可以顺利开模生产，同时所有的棱边都做了小圆角过渡处理，既避免应力集中，也提升零件的外观质感。渲染阶段采用柔和的影棚布光，突出零件的结构轮廓与表面质感，清晰展示各个部位的结构细节，方便使用者直观了解零件的结构形态与安装点位。
