三角排布连续钢琴铰链三维结构设计

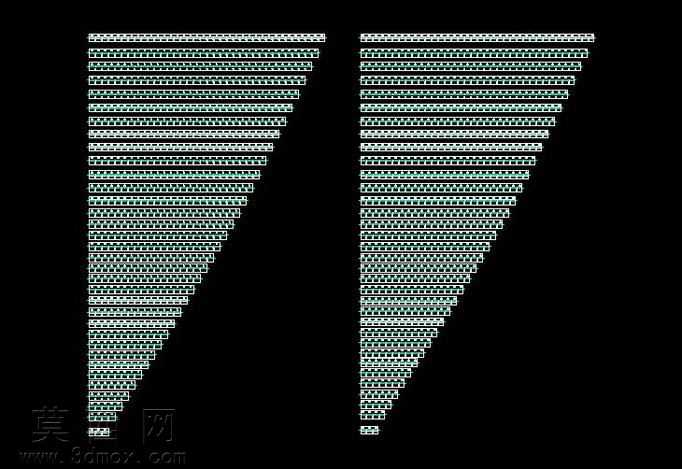

本作品为连续钢琴铰链的三维结构设计，采用对称三角排布的结构形式完成整体建模，建模过程中严格遵循五金连接件的通用尺寸规范，对铰链的每一节链片、铰接销轴都进行了精准的参数化绘制，保证各部件之间的装配间隙符合实际生产的公差要求。建模阶段首先绘制单片链片的截面轮廓，通过拉伸特征生成基础链片实体，对链片的铰接孔位置进行同轴度约束，确保多节链片串联后转动顺畅无卡滞；随后通过线性阵列结合长度渐变参数，生成左右两组对称的三角形态铰链组，每一组铰链的链片长度从顶端到底端逐步递减，形成规整的等腰三角轮廓，阵列过程中严格控制每节链片的间距，保证铰接后整体弯折的灵活性。材质设置上针对铰链常用的弹簧钢基材进行参数调整，赋予金属基材哑光冷轧钢的质感，对铰接销轴部分设置略深的金属色泽，区分不同构件的材质差异，渲染阶段采用纯黑背景突出铰链的轮廓结构，通过柔和的侧方打光展现链片表面的金属纹理与铰接缝隙的结构层次，清晰呈现每一节链片的排布规律。设计过程中充分考虑连续铰链的实际使用特性，对链片的厚度、铰接孔的直径、销轴的配合长度都进行了合理性校验，保证模型既符合结构力学的受力要求，也能适配常规门窗、箱体翻盖的安装需求，整体结构无冗余特征，各部件的装配关系清晰明确，可直接用于结构演示、安装模拟以及生产加工的参考，三角对称的排布形式也直观展现了长排连续铰链的节段组合逻辑，清晰呈现这类长铰链可灵活弯折、连续承重的结构特点。
