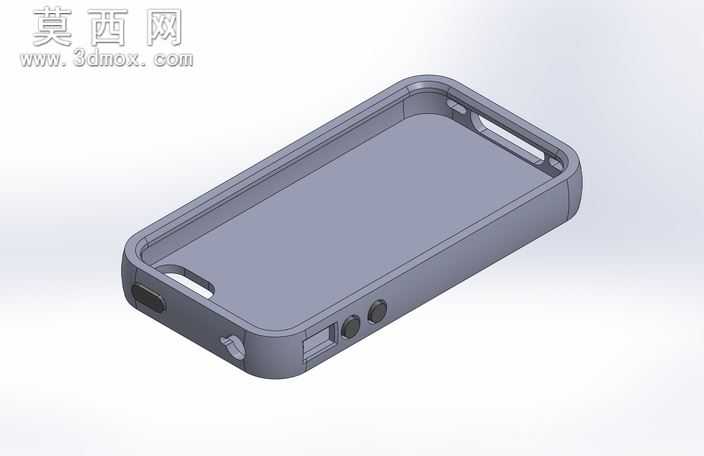

iPhone4S手机保护壳三维结构设计

本作品为适配iPhone4S机型的手机保护壳三维设计，建模过程严格参照iPhone4S真机的外观尺寸与接口布局完成，整体采用一体化包裹式结构设计，能够为手机提供全边框加背部的防刮、防摔防护。建模阶段首先通过基准面绘制手机壳的外轮廓草图，精准匹配iPhone4S的直角中框弧度与边角过渡尺寸，通过拉伸凸台命令生成壳体基础实体，再通过抽壳命令设定均匀的壳体壁厚，保证保护壳安装后不会过度增加手机握持厚度，兼顾防护性与握持手感。设计过程中针对手机的各个功能接口与按键做了精准的避让结构：底部预留了数据充电接口与扬声器出声孔位，侧边对应音量按键、静音拨片、电源按键的位置做了适配的开孔与按键凸起结构，顶部预留耳机插孔位置，背部对应后置摄像头与闪光灯的位置做了精准的避让开孔，所有开孔边缘都做了圆角过渡处理，避免安装使用过程中刮伤手机机身。壳体内部做了微凸的卡位筋条设计，能够让保护壳与手机机身紧密贴合，不会出现松动滑脱的问题，同时壳体边缘略高于手机屏幕平面，手机屏幕朝下放置时能够避免屏幕直接接触桌面产生刮擦。材质设计上模拟常见的TPU软胶材质效果，渲染阶段调整了半哑光的材质质感，还原软胶保护壳的亲肤触感视觉效果，整体结构无多余冗余设计，所有壁厚均匀一致，符合注塑成型的工艺要求，可直接用于后续的模具开发与实物生产，也可作为数码配件设计的参考案例使用，建模过程中所有特征参数均可编辑，方便后续根据需求调整壁厚、开孔位置或者添加个性化外观纹理。
