大电流回路用500安培分流器结构设计

　　在直流大电流供配电、工业电源测试、蓄电池组充放电管控、大功率逆变设备的电流采样环节，这类分流器是无法被替代的基础采样元件，核心作用是通过自身稳定的低值电阻特性，将数百安培级的大电流按固定比例转换为毫伏级的电压信号，供给后续的测量仪表、保护回路或者采集模块使用，避免大电流直接接入测量端引发的安全风险与测量误差。

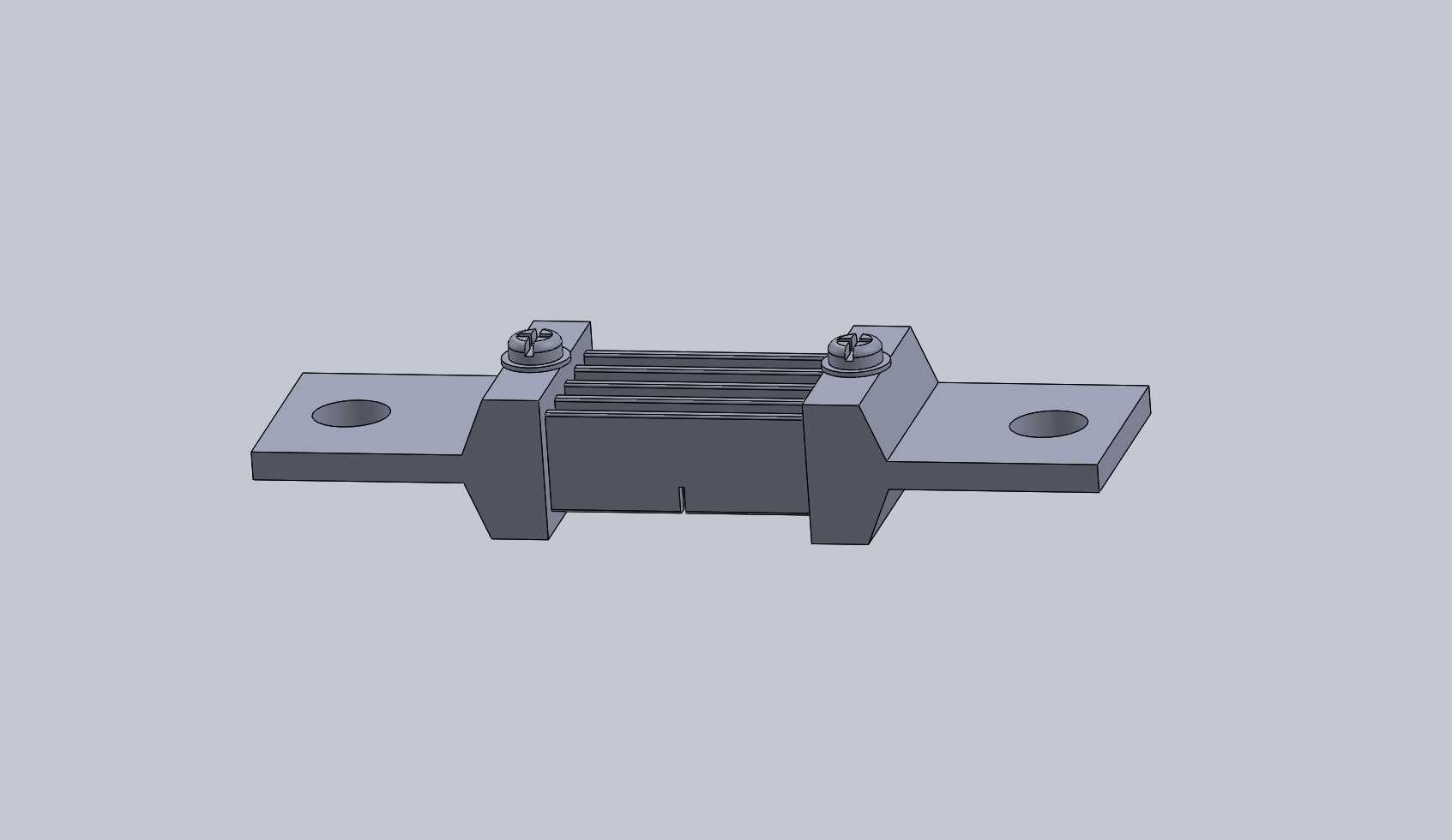

　　从结构设计逻辑来看，这款分流器采用了典型的两端平板安装结构，两侧的连接端板预留了圆形安装通孔，安装时可以直接通过螺栓串接在主电流回路的母排之间，不需要额外设计复杂的转接结构，安装边界清晰，端板的平面度公差控制在合理范围，能保证和母排贴合时的接触面积足够，降低接触电阻带来的额外发热与测量偏差。中间的电阻体部分采用多组平行散热肋条结构，这部分的设计核心是平衡电阻值精度与长期通流的散热能力，500安培额定电流下，分流器自身会产生一定的功率损耗，平行肋条可以增大和空气的接触面积，让自然对流条件下的温升控制在材料允许范围内，避免长期高温导致电阻材料的阻值漂移，影响采样精度。顶部的两个紧固端子是采样信号的输出端，直接和电阻体的电位采样点连接，避开了连接端板的接触电阻区域，从结构上减少了接触压降对采样精度的干扰，端子采用标准紧固件锁紧，方便外接采样导线，不需要焊接就能实现可靠的电气连接。

　　在实际选型应用中，这类分流器的安装位置需要避开强磁场干扰区域，同时要保证周边留有足够的散热空间，不能被其他线缆或者结构件完全包裹，否则会导致散热不畅，温升超标。设计建模时需要重点关注几个关键尺寸的公差配合：首先是两端安装孔的中心距，这个尺寸直接决定了能不能和现有母排的安装位直接匹配，孔位偏差过大会导致安装时强行拉扯，产生额外的装配应力，甚至导致电阻体变形影响阻值；其次是电阻体部分的有效截面积，这个参数直接和额定电流下的压降、发热参数挂钩，建模时需要严格按照电阻材料的电阻率参数核算截面积，保证额定电流下的输出压降符合通用的75mV标准输出要求；另外端板的厚度也要结合螺栓锁紧的扭矩要求设计，避免锁紧时端板变形，导致接触不良。

　　从使用场景的适配性来说，这款分流器的结构可以覆盖大部分工业直流大电流回路的采样需求，不管是充电桩的直流输出侧计量、电镀电源的电流控制回路，还是实验室大电流电源的校准回路，都能通过串接安装实现稳定的电流采样，结构上没有易损的活动部件，只要安装时保证接触面清洁、螺栓锁紧扭矩符合要求，长期运行的稳定性非常高，不需要额外的维护操作。建模过程中对电阻体的散热肋条做了等距排布，既保证了散热面积，也让整体结构的应力分布更均匀，避免通流时因为热胀冷缩产生结构形变，两侧的安装端板和中间电阻体的连接部位采用了过渡结构，减少不同材料连接时的接触电阻，同时提升结构的机械强度，能承受安装和运行过程中的振动与拉扯力。
