小型无刷水泵铝制替换机头结构设计

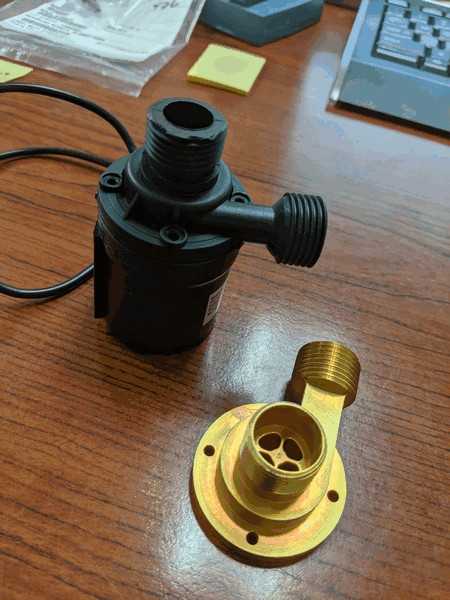

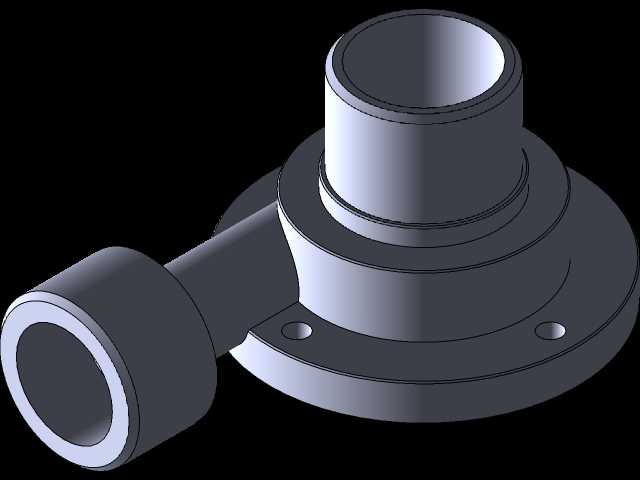

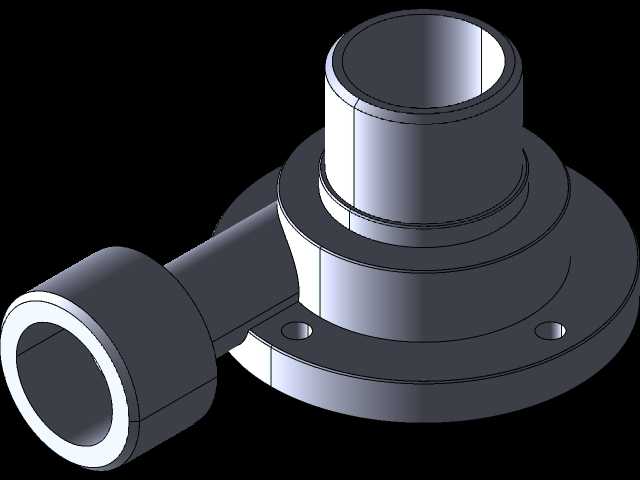

　　这款替换机头主要面向民用小型输水、小型冷却循环、桌面级设备水冷等场景下的微型无刷水泵改造需求，这类小体积无刷水泵常被用在小型水族循环、电脑分体水冷、小型实验设备供液、便携喷淋装置等场景，原厂配套的机头多采用注塑成型的塑料材质，在实际使用中经常出现螺纹滑牙、接口受外力开裂、长期接触流体后材质老化脆断的问题，尤其是在需要频繁拆装管路、设备存在小幅振动的使用场景下，塑料机头的失效概率会大幅提升，一旦机头破损就会出现流体泄漏，轻则导致供液中断，重则漏液损坏周边电子器件，造成额外损失。设计这款替换机头时，首先锁定了安装边界的完全匹配：底部法兰的安装孔位、与电机主体配合的密封止口尺寸完全参照原厂机头的配合公差设计，

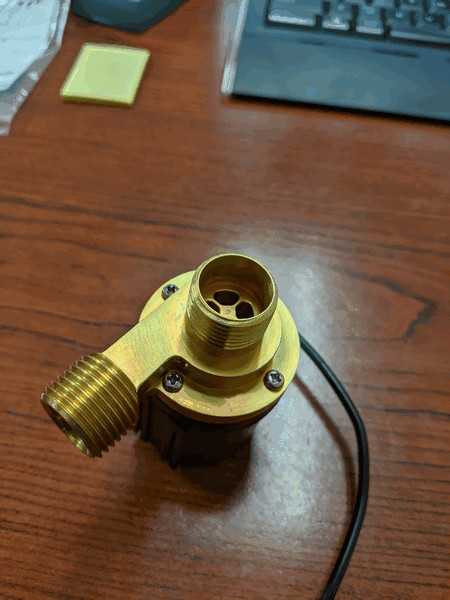

　　不需要对原有电机主体做任何改造，直接替换原有塑料机头即可完成装配，法兰上的三个固定孔位位置与原厂孔位完全重合，装配时可以直接沿用原有固定螺丝，不需要额外加工适配。出口喷嘴的外形特意设计成适配标准扳手的六角结构，区别于原厂塑料喷嘴的光滑圆柱外形，在连接管路接头时可以用扳手施加稳定的拧紧力矩，避免徒手拧紧时力矩不足导致的接头渗漏，也不会因为用力过大拧裂塑料材质。材质选用铝合金加工，相比原厂塑料材质拥有更高的结构强度和抗老化性能，螺纹部分采用标准管螺纹加工，螺纹配合精度更高，反复拆装也不会出现滑牙问题，内部流道完全沿用原厂的通径设计，不会因为替换机头增加流阻、影响水泵的原有流量和扬程参数。机头内部的密封配合面做了平面度处理，

　　装配时搭配原有密封胶圈即可实现可靠密封，不会出现配合面渗漏的问题，侧出的出水接头角度与原厂保持一致，替换后不需要调整原有管路的走向，适配所有原有配套管路。针对实际使用中容易出现应力集中的接头根部位置，做了圆弧过渡加厚处理，避免管路受外力拉扯时在根部出现断裂，整体壁厚在满足强度要求的前提下做了优化，不会因为更换金属材质导致机头重量大幅增加，不会给电机端带来额外的负载，保证水泵长期运行的稳定性。
