大众风冷Empi曲轴箱通风装置结构设计

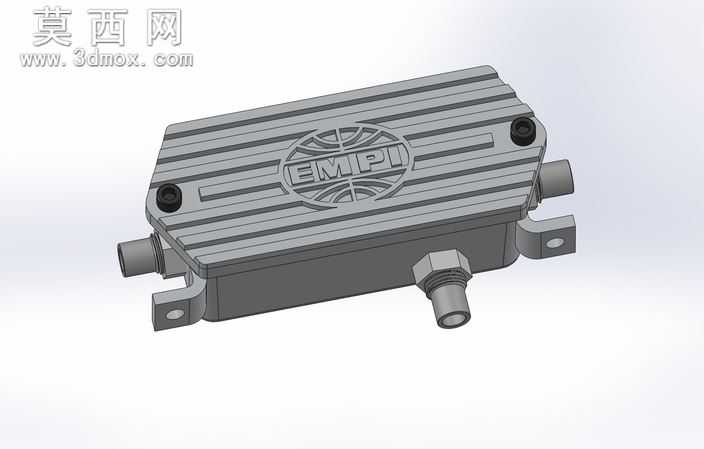

本作品为适配大众风冷发动机的Empi品牌曲轴箱通风装置三维建模成果，建模阶段以实际车用配件的实物测绘尺寸为基准，在三维软件中完成全参数化结构搭建。首先对装置的主体壳体进行特征构建，壳体采用带散热筋的矩形腔体结构，表面等距排布的横向散热筋既提升了壳体的结构刚性，也能在车辆运行过程中增大散热面积，辅助带走曲轴箱窜气携带的热量，建模时通过线性阵列特征快速完成多道散热筋的排布，同时对筋条边缘做0.5mm的圆角过渡处理，避免实际生产中出现应力集中问题。壳体上表面的EMPI品牌标识采用浮雕式凸台特征制作，先绘制标识的闭合轮廓草图，通过拉伸凸台命令生成0.8mm高度的标识结构，再对标识边缘做微小倒角，还原实物的品牌标识质感。装置的接口部分共设置三处管路连接位，两处侧置的等径快插接口用于连接曲轴箱与进气系统的通气回路，底部的异径螺纹接口用于连接油气回收管路，建模时对接口的内外径尺寸、螺纹牙距、插接段的限位凸台都做了1:1还原，保证接口的装配匹配度。壳体两侧的安装支耳带有圆形安装孔，支耳与壳体主体采用一体化建模，安装孔位置做了沉台设计，可容纳固定螺栓的头部，保证安装后螺栓不会突出干涉周边部件。材质渲染阶段，主体壳体赋予哑光铸铝合金材质，调整材质的粗糙度与金属度参数，还原铝合金压铸件的细腻磨砂质感；接口部分的金属管路赋予亮面金属材质，固定螺栓赋予发黑处理的碳钢材质，通过不同材质的区分清晰呈现装置的各部件结构。设计过程中充分考虑了曲轴箱通风装置的实际功能需求，腔体内部预留了足够的油气分离缓冲空间，外部结构的安装点位完全匹配大众风冷发动机的周边布局，整体模型的结构细节完整，装配关系清晰，可用于汽车动力系统配件的结构展示、改装方案验证以及相关教学演示场景。
