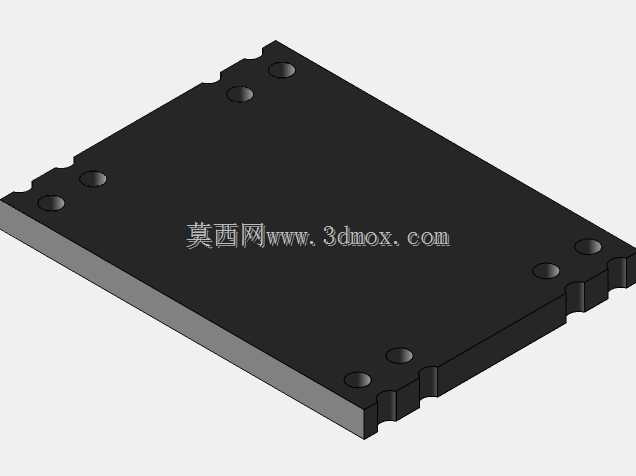

DC-DC5V-12V转3.3V降压电源模块板

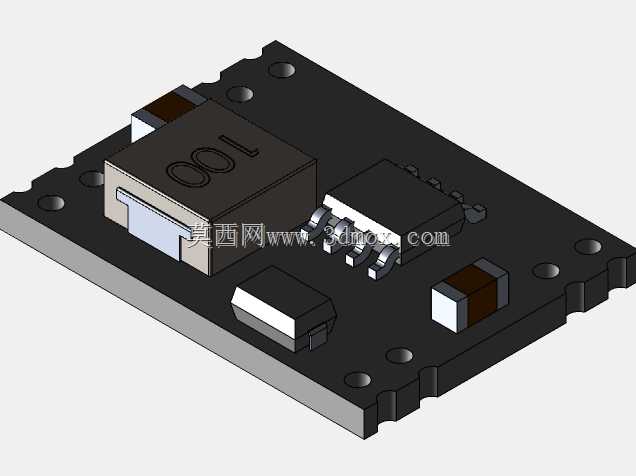

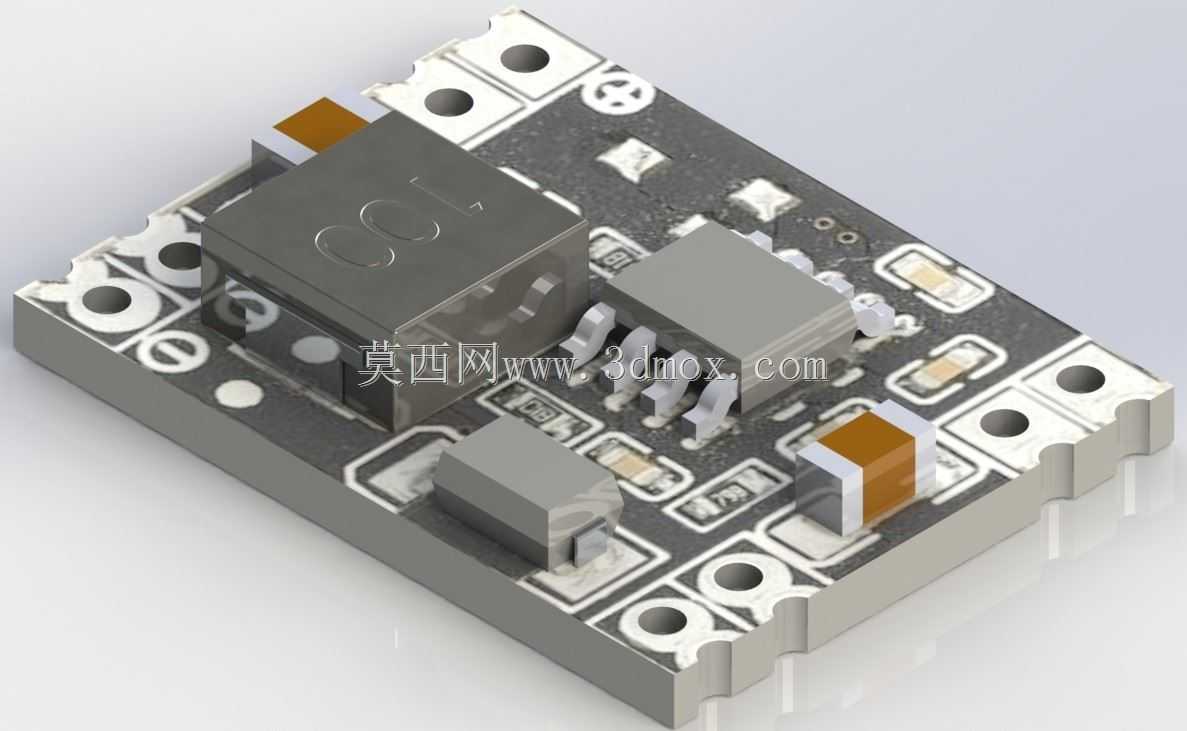

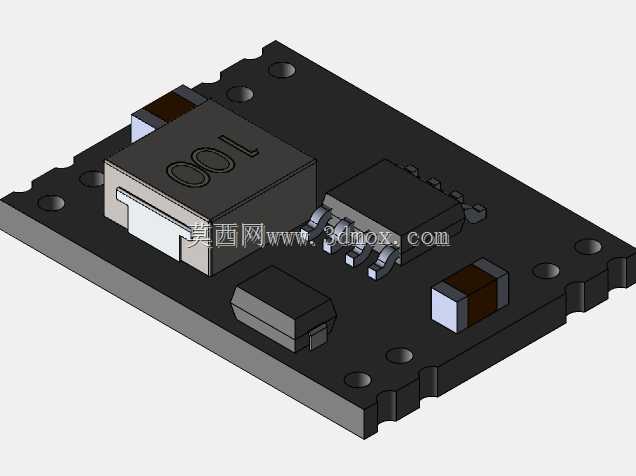

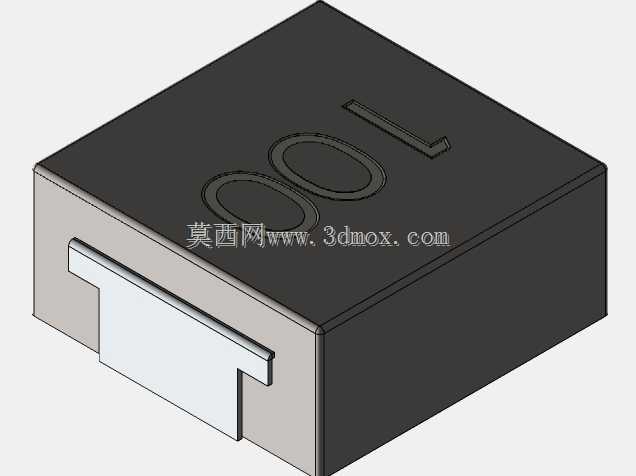

在嵌入式开发、小型智能硬件搭建、工控板卡二次开发的场景里，这类降压电源模块是板载供电链路里最常见的基础部件，主要承担前端宽范围直流输入到后端固定低压输出的电压转换职责，给主控芯片、传感单元、逻辑电路提供稳定的3.3V直流供电，避免前端供电电压波动直接冲击后级敏感器件。从结构设计来看，这块模块采用PCB作为载板基底，板上集成了功率电感、降压控制芯片、输入输出滤波电容、续流元件以及贴片电阻电容等被动器件，功率电感布置在板卡靠近输入侧的位置，尽可能缩短大电流回路的走线长度，降低开关电源工作时的辐射干扰；滤波电容分别排布在输入端口、输出端口以及芯片供电引脚附近，通过就近去耦的设计思路，抑制电压纹波，保证输出电压的稳定性。板卡的四个角预留了标准的安装固定孔，孔径适配M2规格的螺丝，安装孔周边做了露铜接地处理，既可以通过铜柱将模块固定在设备壳体或者主板预留位上，也能通过接地安装降低模块对外的电磁干扰。板卡边缘预留了输入输出的焊盘位，支持直插焊接或者接插件对接，接线端的丝印清晰标注了正负极属性，避免安装时接反损坏器件。从安装边界来看，模块整体厚度控制在元件最高面以内，最高的元件为顶部的功率电感，整体高度不超过8mm，板卡长宽尺寸适配小型设备内部的狭窄安装空间，不需要额外预留过大的装配余量，在手持设备、小型传感节点、桌面级开发板的供电改造场景里，不需要对原有设备结构做大幅修改就能直接装配使用。这类模块的设计逻辑优先考虑了小体积下的散热与可靠性，功率器件的焊盘做了加大铺铜处理，工作时产生的热量可以通过PCB铜箔快速扩散，不需要额外加装散热片就能满足额定电流下的长时间工作需求；板上的阻焊层采用常规哑光黑处理，丝印层清晰标注了各个元件的参数位号，方便后期维护时排查故障、替换损坏元件。在实际选型装配时，需要注意输入电压的极性匹配，同时预留好走线的安全间距，避免高压输入侧与低压输出侧出现走线爬电距离不足的问题，模块的输出端可以根据后级负载的实际需求，额外增加小容量滤波电容进一步降低纹波，满足高精度传感单元的供电要求。
