带液压调速控制的轴流式水轮机结构

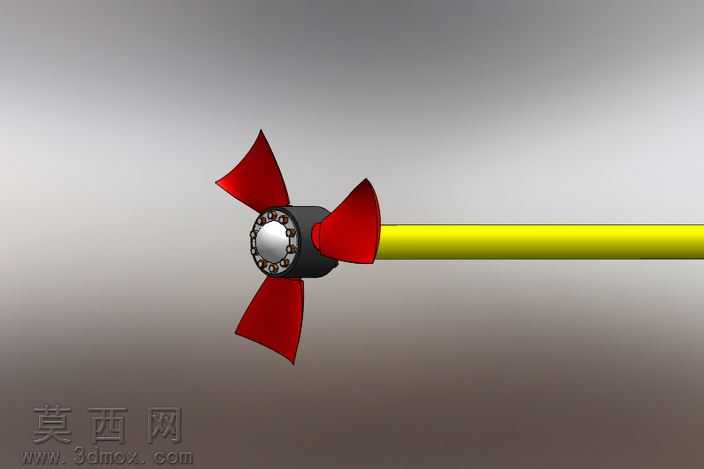

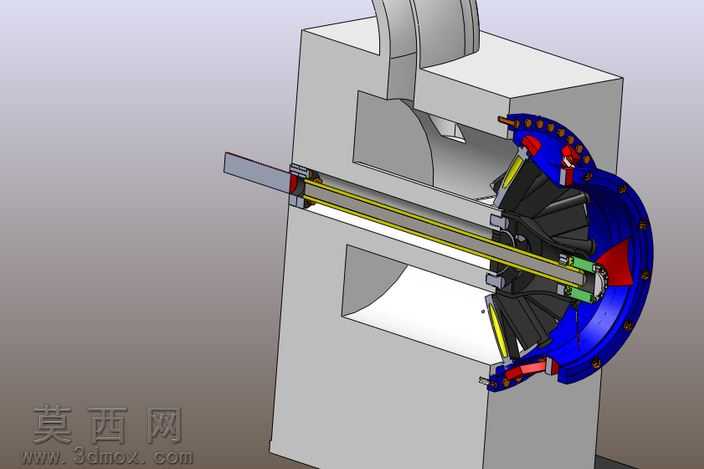

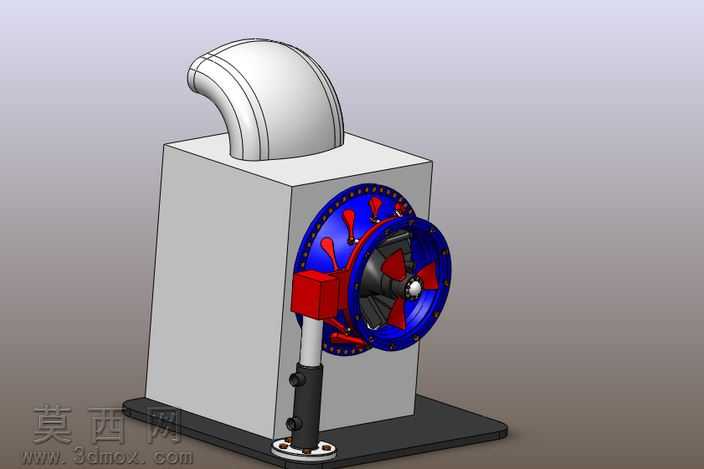

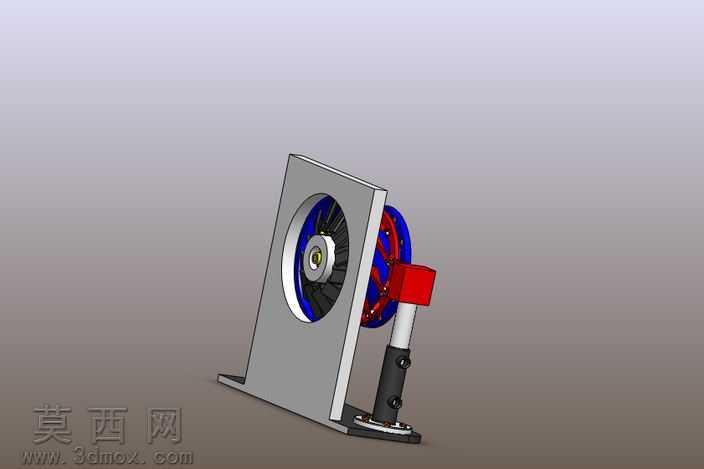

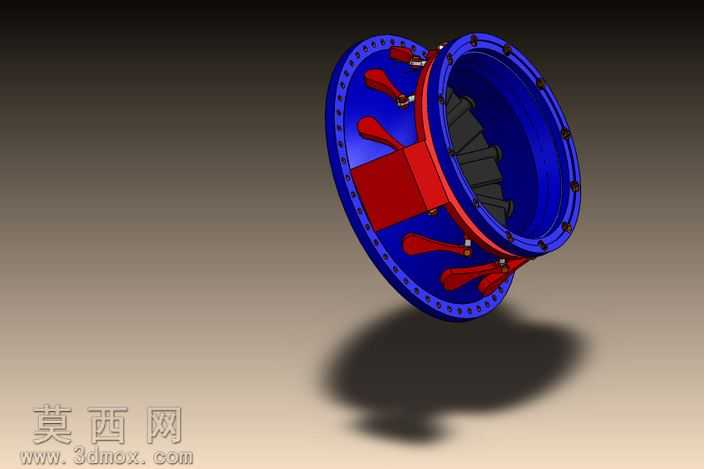

本作品为轴流转桨式水轮机三维结构模型，采用三维机械设计软件完成全参数化建模，完整还原了水轮机本体、过流通道、调速控制机构、液压活塞组件的全部装配关系。建模过程中先以过流部件的流体动力学轮廓为基准，绘制蜗壳、导叶、转轮室、尾水管的曲面特征，通过曲面缝合、实体加厚生成过流壳体结构，壳体采用铸造金属材质，渲染时赋予哑光铸铁质感，还原大型水力设备的厚重工业属性。转轮部分采用参数化叶片建模，每片桨叶与轮毂的连接位置预留转动配合间隙，轮毂内部集成桨叶转动的传动连杆，连杆与外部液压活塞的输出端做同轴配合约束，可直观展示桨叶角度调节的运动传递路径。液压控制部分的活塞缸、活塞杆、密封端盖、控制油路接口均按照液压元件的标准尺寸比例建模，活塞缸体赋予镀铬金属亮面材质，密封件采用黑色橡胶材质区分，清晰展示液压调速的执行端结构。检售票门（导叶控制环）部分建模时还原了控制环的周向连杆结构，控制环与液压活塞的连接摆臂做铰接约束，可模拟导叶开度调节的联动过程。整体装配采用自底向上的建模思路，先完成单个零件的特征建模，再通过同轴、面重合、铰接等配合关系完成总装，渲染阶段采用工作室光照环境，对转动部件、液压部件做不同的材质区分，蓝色涂装的转轮端盖、银灰色的金属活塞杆、深灰色的混凝土预埋流道壳体形成清晰的视觉层次，可直观展示轴流式水轮机从液压控制输入到桨叶、导叶调节输出的完整工作结构，清晰呈现各部件的装配位置与运动逻辑，完整还原了带液压调速功能的轴流式水轮机的机械结构细节。
