越野风格多辐条轮毂轮胎一体化三维设计

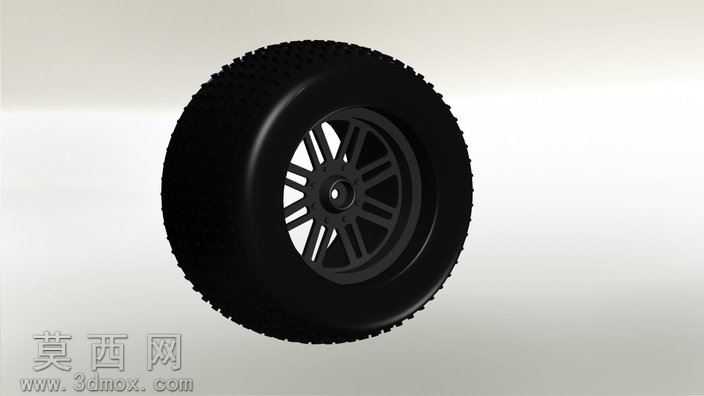

本作品为越野场景适配的轮毂轮胎一体化三维建模成果，建模阶段以SolidWorks为核心工具，采用自底向上的建模逻辑完成整体结构搭建。首先针对轮毂部分进行参数化草绘，先绘制中心安装基准圆，定位轮毂螺栓孔的分布节圆直径，再向外延伸绘制多辐条的轮廓路径，每根辐条采用等宽变厚的拉伸特征生成，辐条之间的镂空区域通过拉伸切除完成，同时对辐条与轮辋的衔接位置做圆角过渡处理，避免应力集中的结构缺陷；轮毂中心的安装轴孔采用同轴度约束设计，预留出轴承安装与螺栓紧固的配合公差，轮辋部分则通过旋转凸台特征生成基础轮廓，再根据轮胎胎圈的安装尺寸设计卡槽结构，保证轮胎与轮毂装配后的贴合度。轮胎部分的建模重点在于胎面纹理的还原，先绘制单块越野胎纹的凸起轮廓，通过圆周阵列与轴向阵列组合的方式完成整个胎面的纹理排布，胎侧部分添加平滑的曲面过渡，还原橡胶轮胎的弧度特征。材质与渲染阶段，轮毂部分赋予哑光黑色金属烤漆材质，调整材质的粗糙度参数模拟磨砂漆面的漫反射效果，金属度参数设置为中等水平，还原合金轮毂的质感；轮胎部分赋予深色橡胶材质，调高材质的粗糙度数值，模拟橡胶表面的哑光防滑质感，同时在胎纹的凸起边缘添加轻微的磨损做旧效果，贴合作品“污垢”的设计主题。渲染阶段采用三点布光方案，主光源从侧上方打亮轮组的主体轮廓，补光源弱化阴影区域的死黑问题，背光源勾勒轮胎的边缘轮廓，背景采用浅灰色渐变背景突出轮组本身，最终渲染图清晰展现了轮组的结构细节与材质质感。设计思路上，这款轮组主打越野使用场景，多辐条的轮毂设计在保证轻量化的同时提升了结构强度，深沟槽的越野胎纹能够提升非铺装路面的抓地力，整体结构符合越野车辆行走部件的力学性能要求，可用于越野车辆模型装配、行走部件结构教学参考等场景。
