PlayStation六轴无线游戏手柄结构设计

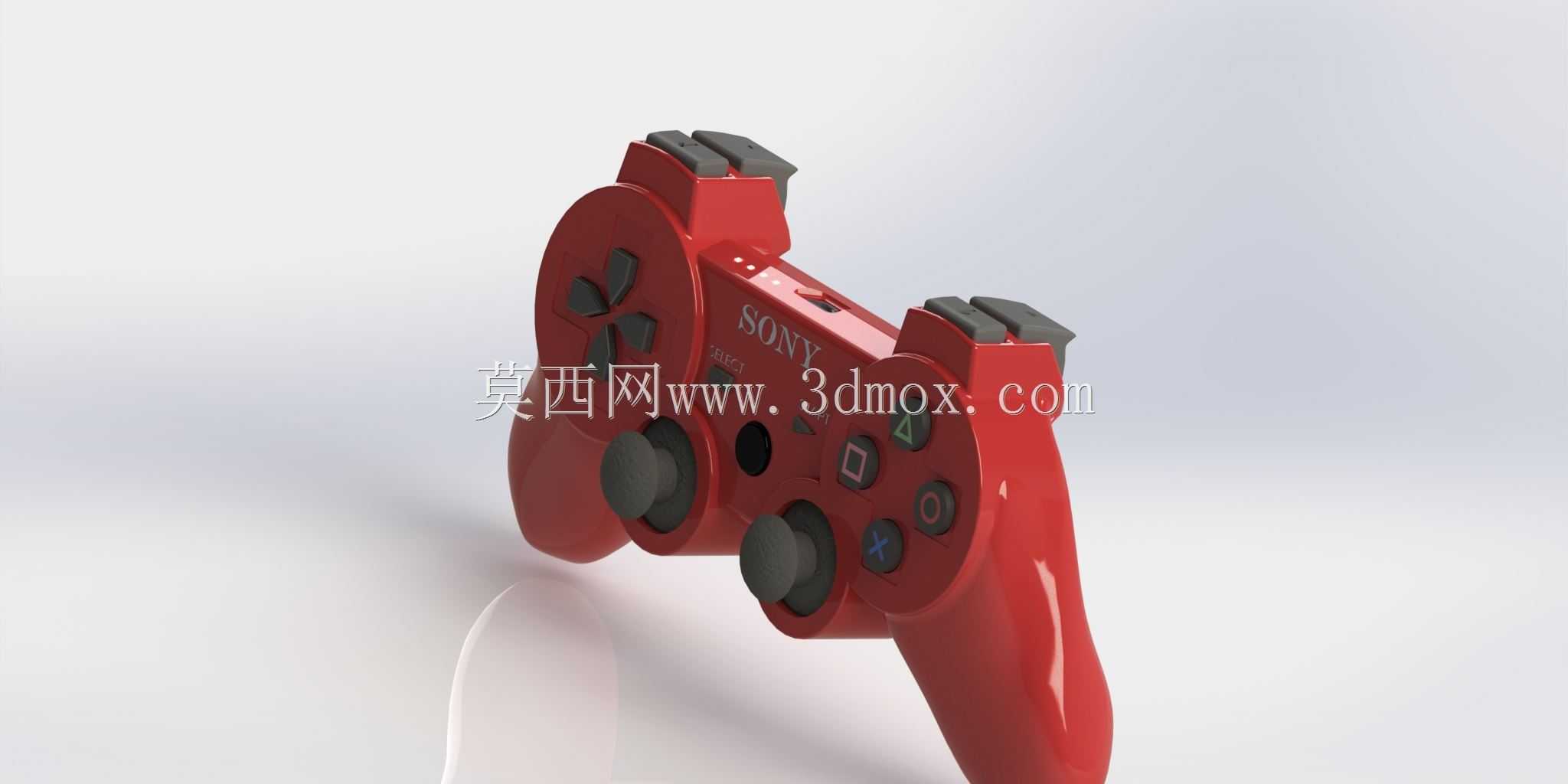

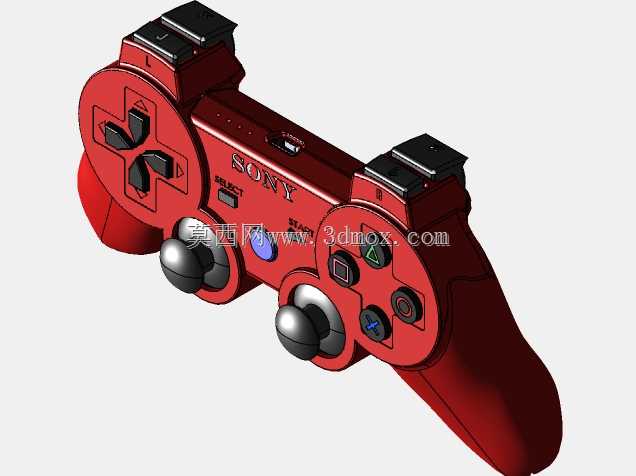

　　中部功能键靠近双手拇指交汇区域，适合承担系统级操作。肩部按键则需要兼顾按压行程与触发反馈，模型中可见分层式肩部结构，外层为装饰与受力面，内侧预留按键摆动和回弹空间。六轴功能是该类手柄的重要特性，意味着内部需要布置能够感知姿态变化的传感组件，结构设计上要为其提供稳定安装基准，避免因壳体变形、电池压迫或按键运动造成检测偏差。传感板通常位于手柄中部或靠近重心位置，周边需要设置限位筋和避让区，使装配后姿态基准与手柄整体坐标系保持一致。对于需要进行动作识别、倾斜控制或空间指向的交互场景，这种布置能够提高输入一致性。在实际用途上，这类手柄主要服务于主机游戏、模拟器、数字内容交互以及部分需要手持姿态输入的设备调试场景。相比键盘或固定式控制器，该模型呈现的是一款面向PlayStation生态的六轴无线游戏手柄，整体采用左右对称的握持式布局，外壳以红色曲面壳体作为主视觉，前壳集成方向键、动作按键、双模拟摇杆以及中部功能按键，肩部设置两组可按压的扳机与肩键结构。从结构设计角度看，手柄并非单纯的外观件，而是围绕长时间握持、拇指操作范围、食指触发路径以及内部电路板、电池、振动组件和六轴传感模块的布置进行综合约束。左右握把的外扩曲面需要贴合掌心支撑区域，壳体壁厚在保证外观光顺的同时，还要为内部螺柱、卡扣、筋位和按键导向结构留出空间。前壳按键区域的排布遵循拇指自然运动弧线，方向键位于左侧拇指舒适区，动作键位于右侧，双摇杆略微下沉，以减少误触并提升摇杆行程利用率。

　　它的优势在于双手可独立完成方向、动作、姿态与组合按键输入，操作者可以在坐姿、站姿或小范围移动状态下使用。设备选型时，需要关注手柄外形对握持尺寸的限制、摇杆与按键的可达性、肩部按键的触发行程，以及无线模块、电池仓和振动马达对整体重量分布的影响。外形尺寸与安装边界方面，该手柄属于手持类电子产品，不存在机架安装孔位，但在结构开发中仍需明确多个边界条件。左右握把最大宽度决定了手掌较小用户的握持舒适度；前后壳分模线需要避开掌心高频接触区，以减少棱边带来的不适感；按键顶面到壳体内侧的行程空间决定了按键帽高度和导电胶或轻触开关的选型；摇杆帽顶端到壳体表面的高度需要兼顾操作角度与外观整体性；肩部按键前缘不能过度突出，以免收纳或跌落时发生断裂。

　　模型中的壳体曲面还体现了消费电子产品常见的装配思路：前壳承担主要外观面和按键定位，后壳承担握持支撑与内部封闭，二者通过周边卡扣和局部螺柱连接。螺柱位置通常避开外部可见区域，并在内部设置加强筋，以防止拧紧时壳体局部凹陷。按键区域下方需要预留电路板安装平面，导电胶柱位与按键帽导向筒之间要保持同轴关系，否则长期使用后容易出现卡滞或手感不均。摇杆区域则要在壳体上开出足够的避让孔，孔边与摇杆基座之间保留安全间隙，同时在下方为主板摇杆电位器或霍尔组件预留高度空间。电池与振动组件的布置会直接影响手柄重心。若电池过于靠近某一侧握把，长时间握持会产生偏坠感；若振动马达靠近按键板，则可能引起壳体共振并带来异响。合理的方案是让电池位于中部偏后区域，

　　左右振动组件分别靠近两侧握把，使振动反馈能够传递到手掌而不是集中在中心。六轴传感器板应远离马达强振动区，或通过缓冲安装降低机械振动对姿态检测的干扰。从建模与逆向设计角度看，这类产品的难点在于曲面连续性和细节一致性。左右握把虽然视觉上对称，但实际会因按键布局、电池仓和内部器件差异而存在局部非对称结构。外观曲面需要在高光下保持连续反射，按键与壳体之间的间隙要均匀，肩部按键与主体之间的分缝要随曲面变化而保持稳定。对于结构工程师而言，模型不仅用于展示外观，更可用于检查手指操作包络、内部堆叠干涉、壳体拔模方向以及按键运动轨迹。在产品开发流程中，此类三维数据可用于手板验证、装配校核、模具分型讨论和人机工程评审。通过观察壳体厚度变化、按键孔位、螺柱分布和内部筋位，可以判断设计是否兼顾了外观、强度与装配效率；通过分析六轴模块、摇杆、扳机和电池的相对位置，也能进一步理解手持交互设备在空间受限条件下的结构平衡策略。
