死飞自行车整车结构三维数模

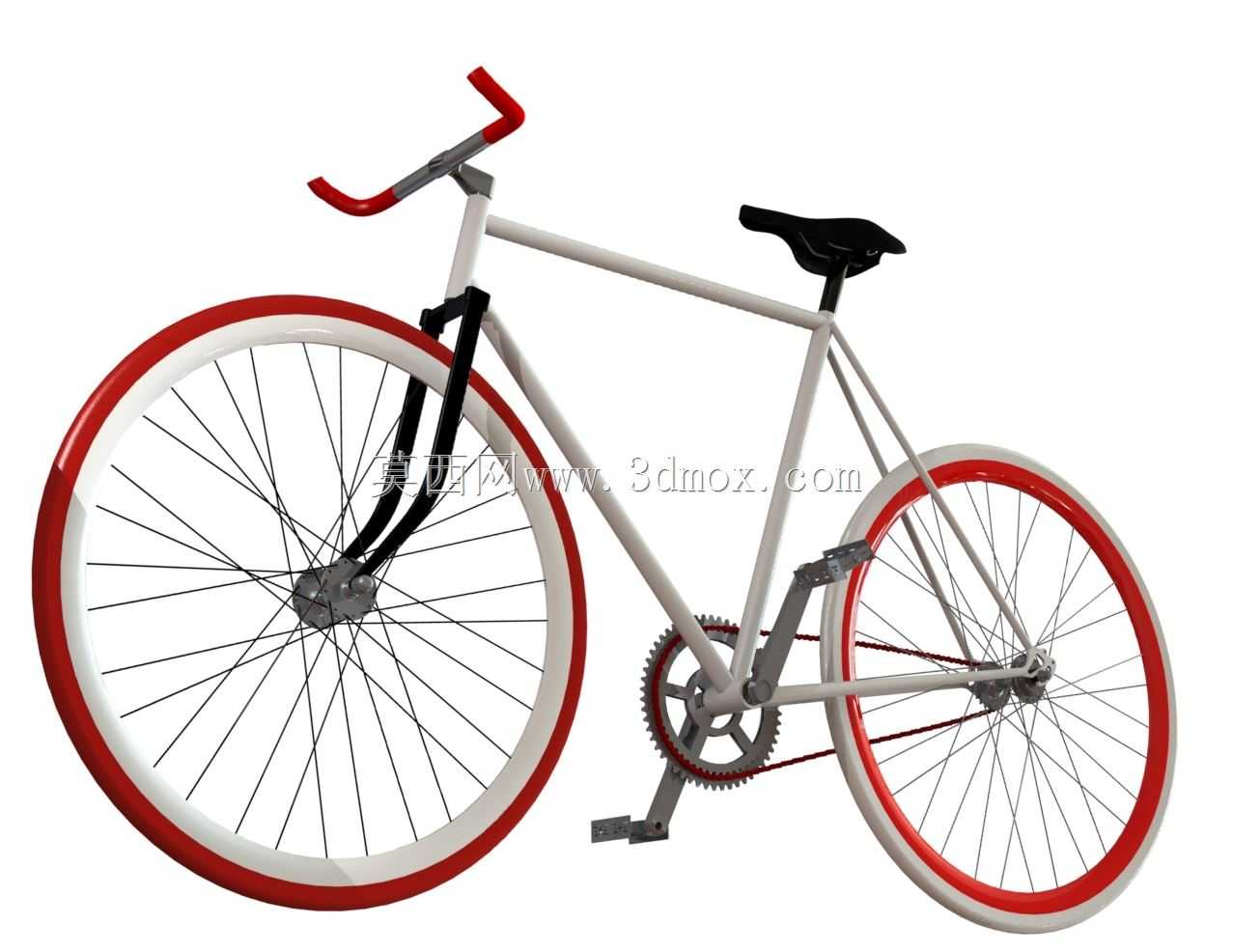

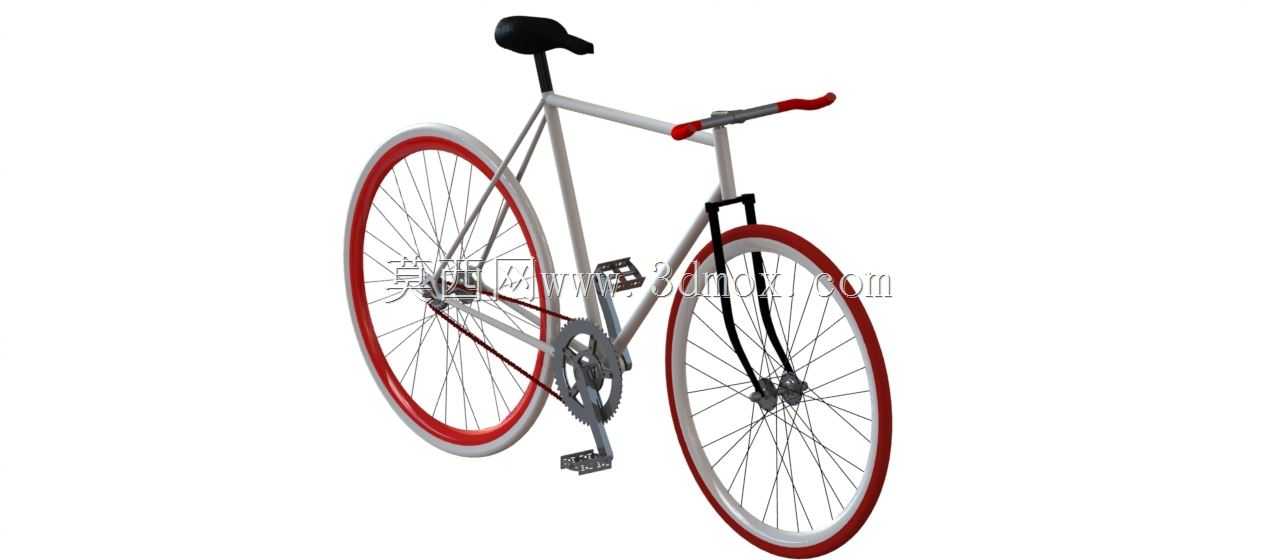

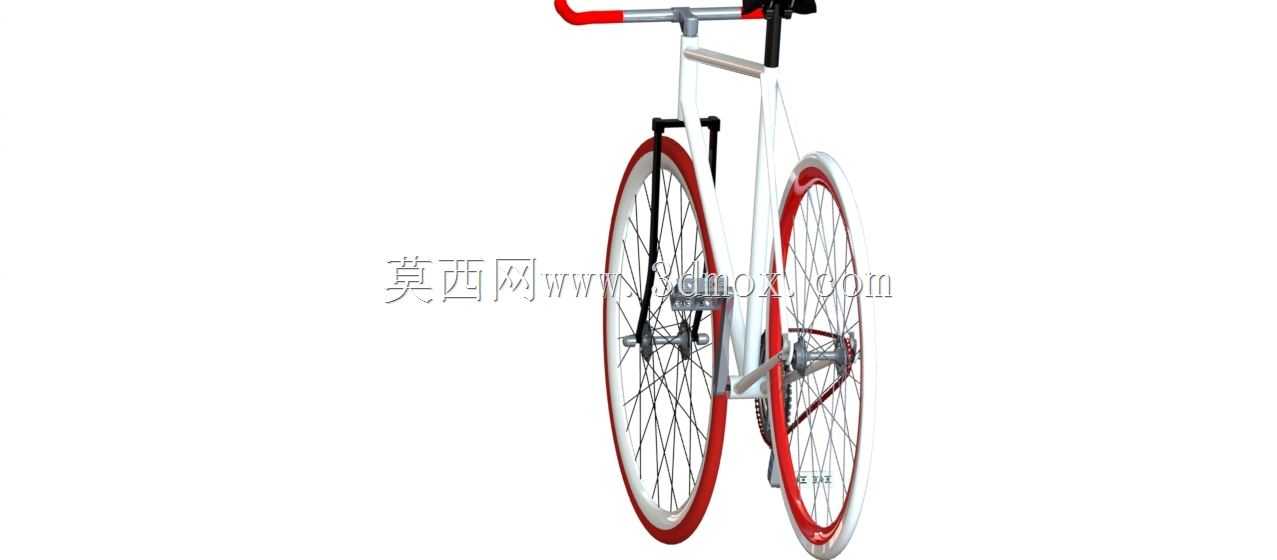

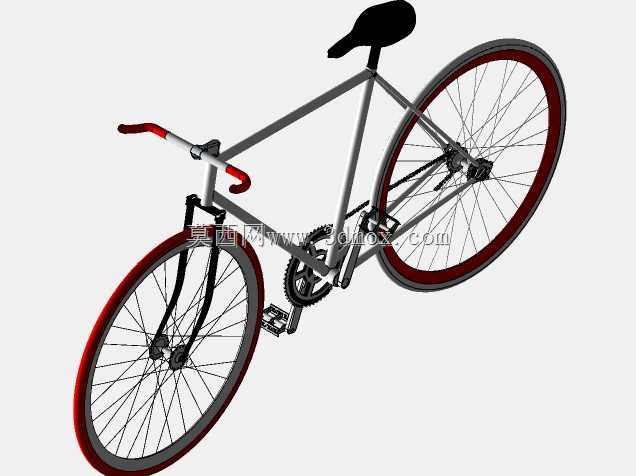

　　这套死飞自行车三维数模完整还原了单速固定齿轮自行车的整车结构，覆盖车架、前叉、轮组、传动、转向、制动、座垫支撑七大核心子系统，所有零件按照实车装配约束完成配合，可直接用于结构校核、运动仿真、改装设计与教学演示场景。从实际应用来看，这类车型既可以作为城市短途通勤的代步载体，也能用于场地特技骑行、单车展示陈设、文创周边衍生设计，部分定制化场景下还可作为公共单车、校园接驳车的结构原型，适配不同使用场景下的改装需求。

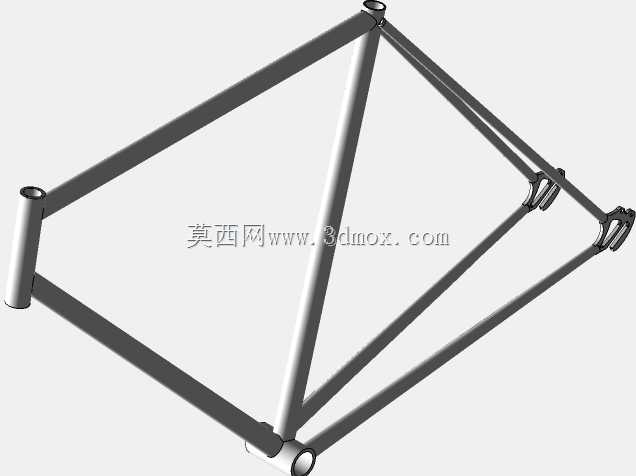

　　数模的核心设计思路围绕极简轻量化与直接传动效率展开，没有加装变速拨链器、多级飞轮等复杂变速组件，后轮花鼓与飞轮采用刚性锁止结构，骑行过程中踏板与后轮始终保持同步运动，既可以正向踩踏驱动车辆前进，也可以反向施加阻力实现减速，传动路径的零件数量被压缩到最少，动力传递过程中的机械损耗远低于多速通勤车型。车架采用经典的菱形双三角桁架布局，上管、下管、立管、后上叉、后下叉通过五通位置交汇焊接，管材的管径与壁厚按照骑行受力分布做差异化设置：下管承接前轮传来的路面冲击与踏板踩踏的反向作用力，采用更大直径的管材提升抗弯刚度；后上叉、后下叉负责传递后轮的驱动扭矩，在保证抗扭强度的前提下适当收窄管径，抵消后轮传来的高频振动。前叉采用直腿设计，叉肩与舵管一体成型，转向管穿过车架头管内部，通过上下两组碗组实现与车架的转动配合，转向旷量可以通过碗组预压调整，数模中完整还原了碗组的滚珠、挡圈、锁紧螺母结构，可直接模拟转向过程中的配合关系。

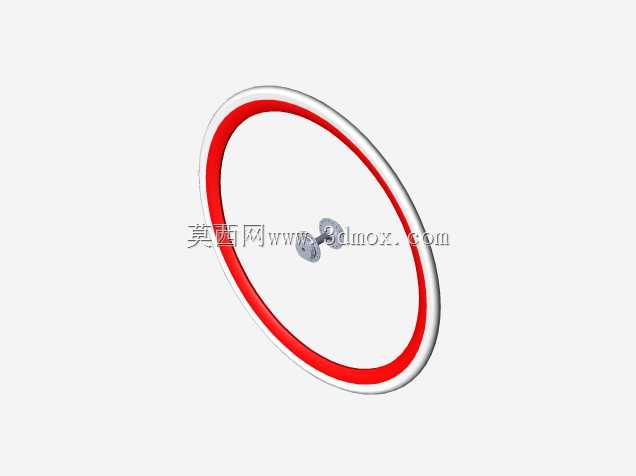

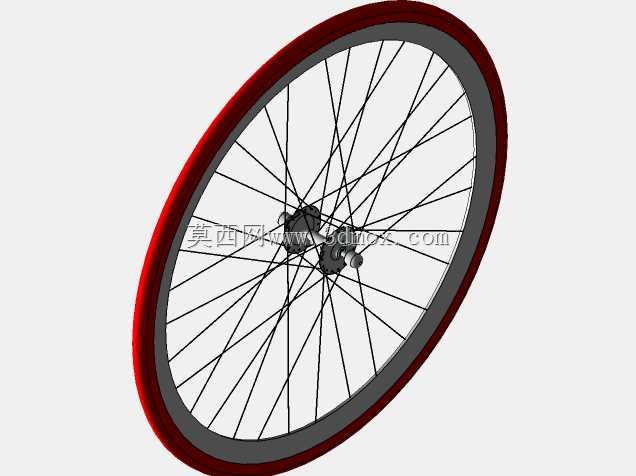

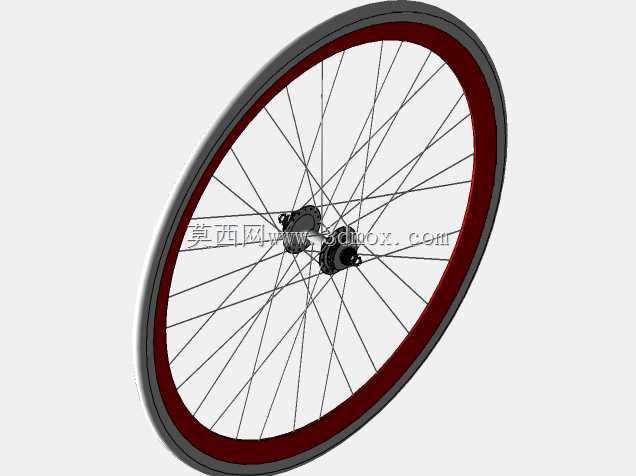

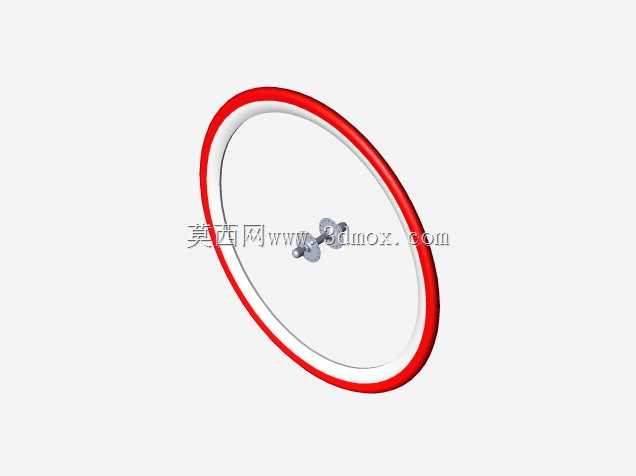

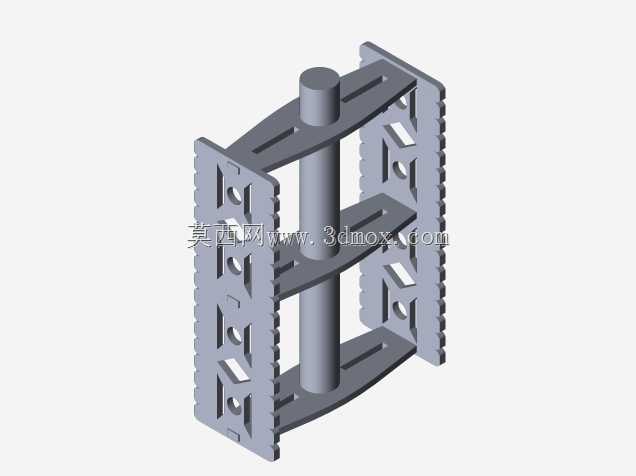

　　轮组部分采用700C标准规格，轮圈为双层铝合金结构，辐条采用径向交叉编织方式，前后轮分别通过快拆杆与花鼓、车架前叉末端的开口槽配合固定，轮组的轴向跳动、径向跳动公差在数模中按照量产车标准预留，可直接用于轮组偏摆仿真分析。轮胎为窄型光头胎，胎面无防滑花纹，滚阻更低，适配平整铺装路面的骑行需求，胎内预留了内胎安装空腔，可还原充气胎压变化对轮胎形变量的影响。传动系统由单片牙盘、单片飞轮、套筒滚子链条、左右曲柄、脚踏组成，牙盘安装在五通位置的中轴上，中轴采用密封轴承结构，两端分别连接左右曲柄，脚踏通过螺纹与曲柄末端连接，螺纹旋向与踩踏方向匹配，避免长期骑行过程中出现脚踏松脱。链条的节距、滚子直径均符合通用单速链条标准，数模中可直接模拟链条与链轮的啮合过程，校验不同齿比下的链条张紧度，避免出现跳齿、掉链问题。

　　转向操控部分采用弯把设计，把横通过把立与前叉舵管锁紧固定，刹把安装在把横上，刹车线管沿车架上管布设，夹器安装在前叉叉肩位置，可直接模拟刹车制动时夹器夹紧轮圈的动作过程。座垫通过座杆插入车架立管内部，座杆锁扣安装在立管顶端，可根据骑行者身高调整座垫高度，座垫底部的导轨可前后滑动调整坐姿位置，适配不同腿长用户的骑行姿态。从安装边界来看，整车长度控制在1700mm左右，宽度不超过车把宽度450mm，高度可随座杆调整范围在900mm至1100mm之间变化，整车停放占地面积不足0.8平方米，无论是居家存放还是公共区域停放都不会占用过多空间。五通位置距离地面高度约280mm，保证踏板转到最低位置时不会与地面发生剐蹭，同时兼顾骑行过程中的踩踏效率；前后轮轴距约1000mm，轴距设定兼顾了低速骑行的灵活性与高速滑行的稳定性，既可以完成小半径转向，也能在长距离滑行时保持车身姿态稳定。

　　数模中所有零件的装配关系均按照实车装配工艺设置，焊接位置的焊缝、螺纹连接的啮合长度、轴承的配合公差都做了还原，结构设计从业者可以直接在此基础上修改管材参数、调整车架几何角度，定制不同身高适配的车架尺寸；设备选型人员可以直接提取轮组、传动件的安装尺寸，匹配替换不同规格的改装零件；三维建模学习者可以通过拆解装配体，理解两轮代步车辆的受力传递路径与整车装配逻辑，掌握桁架类车架的结构设计方法。
