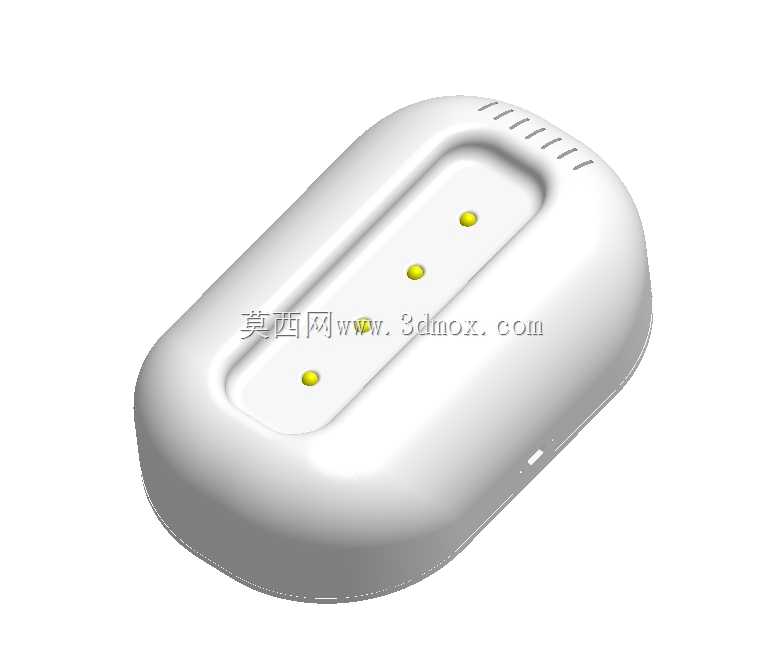

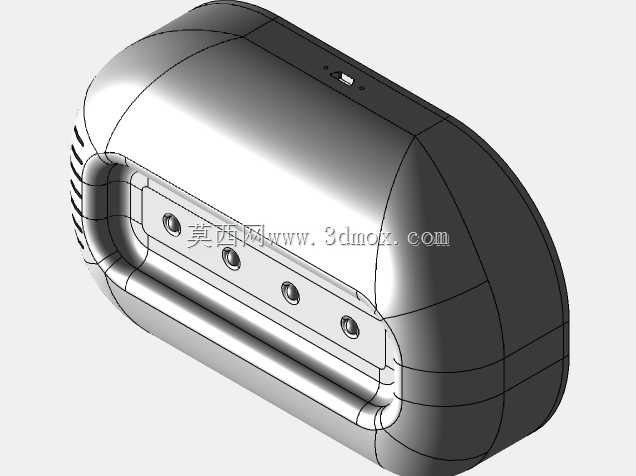

长圆角四指示灯巡检控制终端壳体结构

　　这款壳体结构面向低空巡检作业的控制终端设计，适配厂区周界、园区安防、电力廊道巡检场景下的手持或固定挂载控制需求，核心承载空中巡检设备的信号收发、状态指示、指令中转功能，壳体内部预留了主控电路板、无线通讯模块、状态指示元件的安装位，可直接适配常规贴片式指示灯与按键组件的装配公差。从结构设计逻辑来看，整体采用大圆角长椭形造型，所有外边缘均做R3以上的圆角过渡，既避免日常握持或安装维护时的锐边磕碰，也能降低注塑生产时的应力集中问题，减少壳体成型后的翘曲变形风险。

　　顶面的指示灯安装槽做下沉0.8mm的设计，既可以对指示灯形成物理防护，避免外力直接冲击灯珠，也能在指示灯点亮时形成聚光效果，提升强光环境下的状态识别度，槽位沿壳体长轴中线均匀排布，对应电源、通讯、作业、故障四类常规状态指示，符合一线运维人员的操作识别习惯。壳体侧面预留了微型拨码开关或复位按键的开孔位，开孔边缘做0.3mm的倒角处理，避免按键卡滞，同时壳体上下盖采用卡扣加超声焊接的组合固定方式，相比单纯螺丝固定具备更好的密封性能，可适配户外轻度淋溅、多尘的作业环境，内部的螺丝柱位做了加强筋连接，筋位厚度控制在壳体壁厚的0.6倍，避免注塑时出现缩痕影响外观。

　　从安装边界来看，壳体整体长度控制在120mm区间，宽度65mm，整体高度22mm，属于紧凑型手持控制终端尺寸，既可以通过背部的背夹结构固定在运维人员的腰带上，也可以通过配套的壁挂支架固定在巡检点位的墙面上，适配多场景的安装需求。内部的电路板安装位预留了0.2mm的装配间隙，可兼容常规FR-4板材的公差波动，电池仓位置做了独立的隔舱设计，避免电池漏液对主控电路造成侵蚀，隔舱与主控区的隔板厚度1.2mm，具备足够的结构强度。

　　壳体顶面的散热槽开设在靠近无线模块的一端，槽宽0.8mm，槽深1mm，既可以满足模块工作时的散热需求，也能控制开槽尺寸避免大颗粒灰尘进入壳体内部，槽位沿壳体短轴方向平行排布，与整体造型线条保持一致，兼顾散热性能与外观协调性。在结构细节上，所有内部的卡扣位都做了导向斜面设计，装配时上下盖可自动对位，降低产线装配的对位难度，卡扣的扣合量控制在0.5mm，既保证扣合强度，也方便后期维修时的拆解操作，不会出现卡扣断裂的问题。壳体的壁厚整体均匀控制在1.8mm，所有转角位置的壁厚差不超过0.3mm，从注塑工艺角度避免了壁厚不均导致的填充不足、缩印、翘曲等常见缺陷，适合采用ABS或PC+ABS合金材料批量注塑生产，表面可做细晒纹处理，减少日常使用时的指纹残留与划痕显现。
