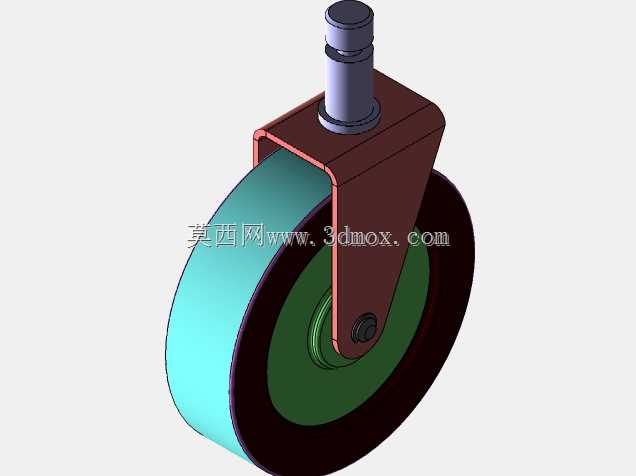

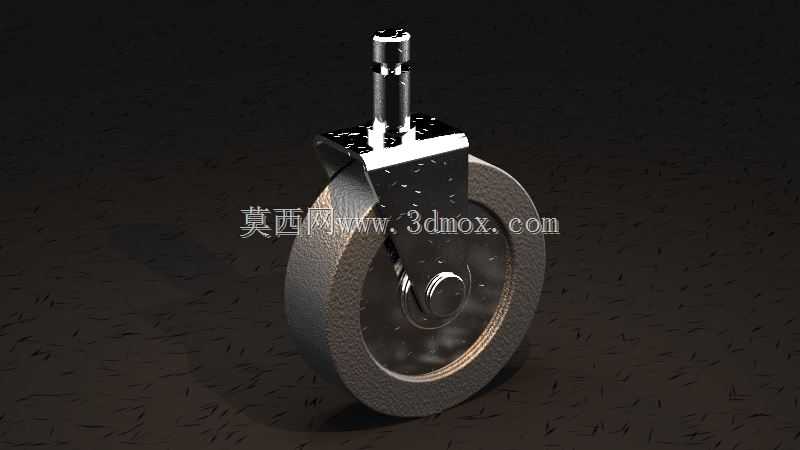

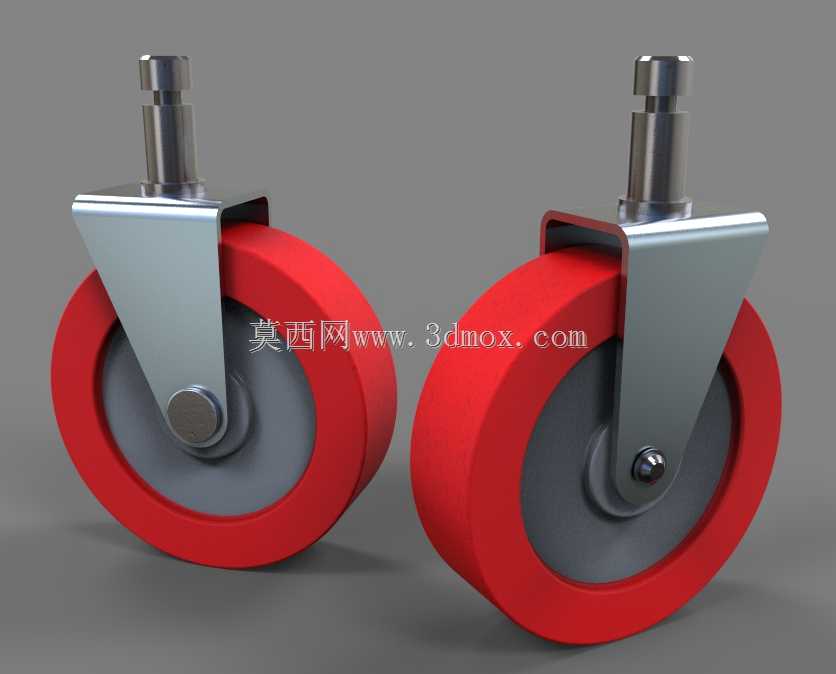

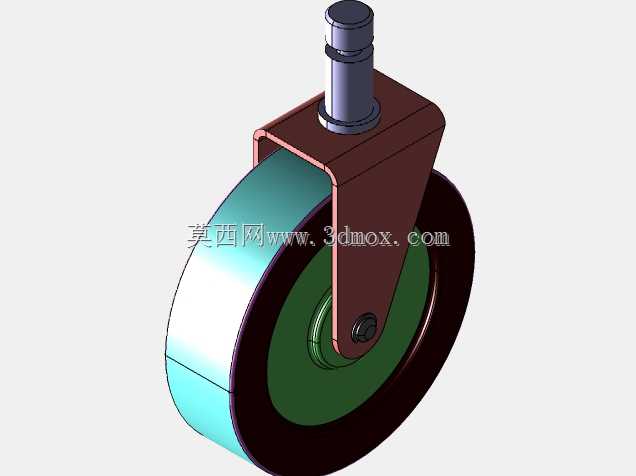

插杆式无刹车聚氨酯旋转脚轮结构

这类插杆式旋转脚轮多应用在轻型工业推车、仓储周转车、移动工作台、商用展示架等需要短距离频繁移位的场景中，核心作用是承载设备主体重量同时实现灵活转向，适配对移动顺滑度有要求但不需要驻停锁定的使用场景，比如车间内物料周转的轻型料架、门店可移动陈列柜、实验室小型移动设备台架等，安装后可让设备在平整地面完成任意方向的移位调整，无需额外预留大半径转向空间。

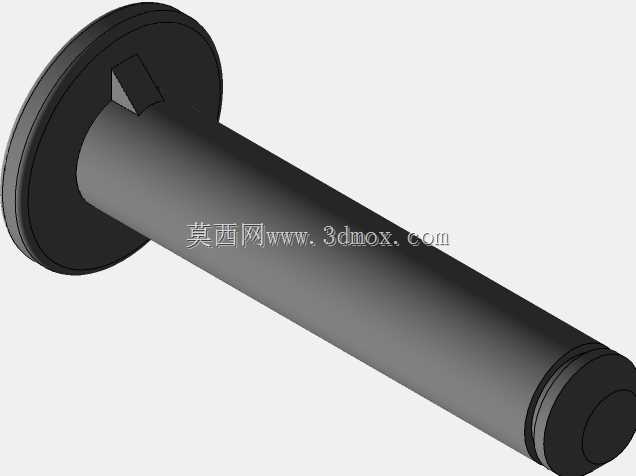

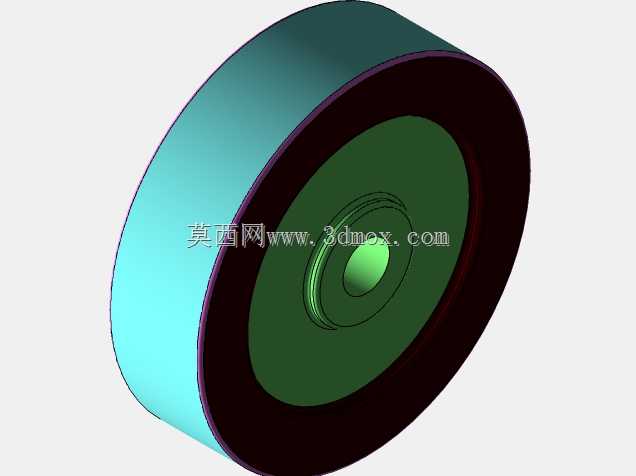

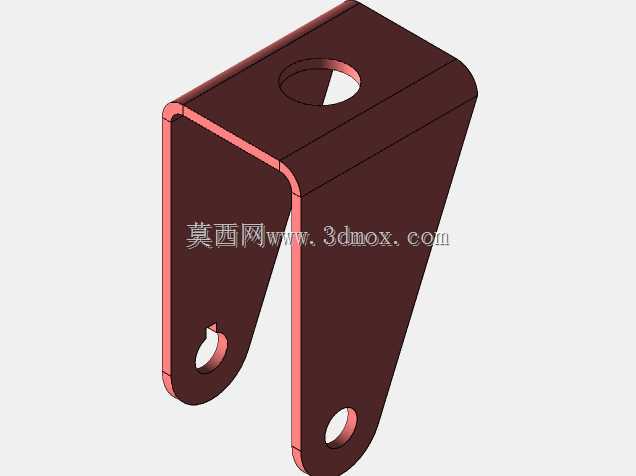

该款脚轮没有集成刹车与锁止结构，整体结构做了精简设计，转向部分依靠插杆与支架的铆接配合实现360度自由旋转，轮体采用聚氨酯材质，相比普通橡胶轮具备更好的耐磨性，同时在硬质地面滚动时噪音更低，不会轻易在环氧地坪、瓷砖地面留下滚动压痕，轮芯采用硬质结构承托，避免长时间承载后出现轮体形变导致滚动卡顿的问题。支架部分采用钣金冲压成型工艺，整体做了弯折加强处理，安装插杆为光杆插销式结构，适配对应内径的安装套管即可完成快速装配，不需要额外搭配螺栓紧固件做复杂固定。

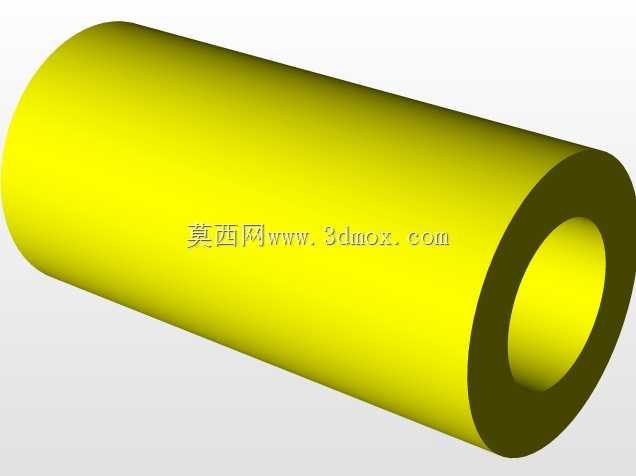

从设计逻辑上看，这款脚轮将所有零件做了独立拆分建模，轮体、轮轴、支架、转向插杆、铆接固定件都为单独可编辑的结构件，方便设计人员根据实际使用场景调整参数：轮体默认直径为4英寸，轮面宽度约1.1英寸，整体安装高度从插杆顶端到轮底的尺寸可根据安装需求做等比例缩放，不会因为缩放出现结构干涉。转向支架的弯折角度经过受力优化，轮轴安装位的受力点与转向插杆的中心轴线做了偏移设计，推动时可以借助承载重量自动回正转向方向，避免推行过程中出现轮体晃动摇摆的问题。钣金支架的厚度适配常规轻型脚轮的承载需求，边缘做了卷边处理，避免安装使用过程中出现锐边划伤的风险。

在实际选型适配时，需要注意安装端的插杆孔径与插杆直径的匹配公差，插杆插入安装套管后可通过顶部卡簧或者径向顶丝完成固定，避免推行过程中脚轮从安装位脱落；轮体的聚氨酯硬度适配100kg以内的单轮承载需求，如果需要更大承载可通过调整轮体宽度、支架钣金厚度来优化结构强度，独立拆分的零件结构也方便设计人员直接替换轮体材质、调整支架安装形式，快速衍生出适配不同场景的脚轮变体，不需要从零开始搭建基础结构，能大幅缩短同类五金配件的建模周期。
