自行车底部支架拆装专用工具结构

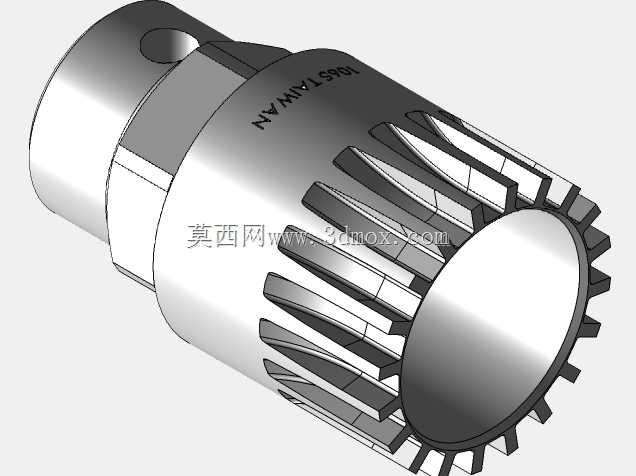

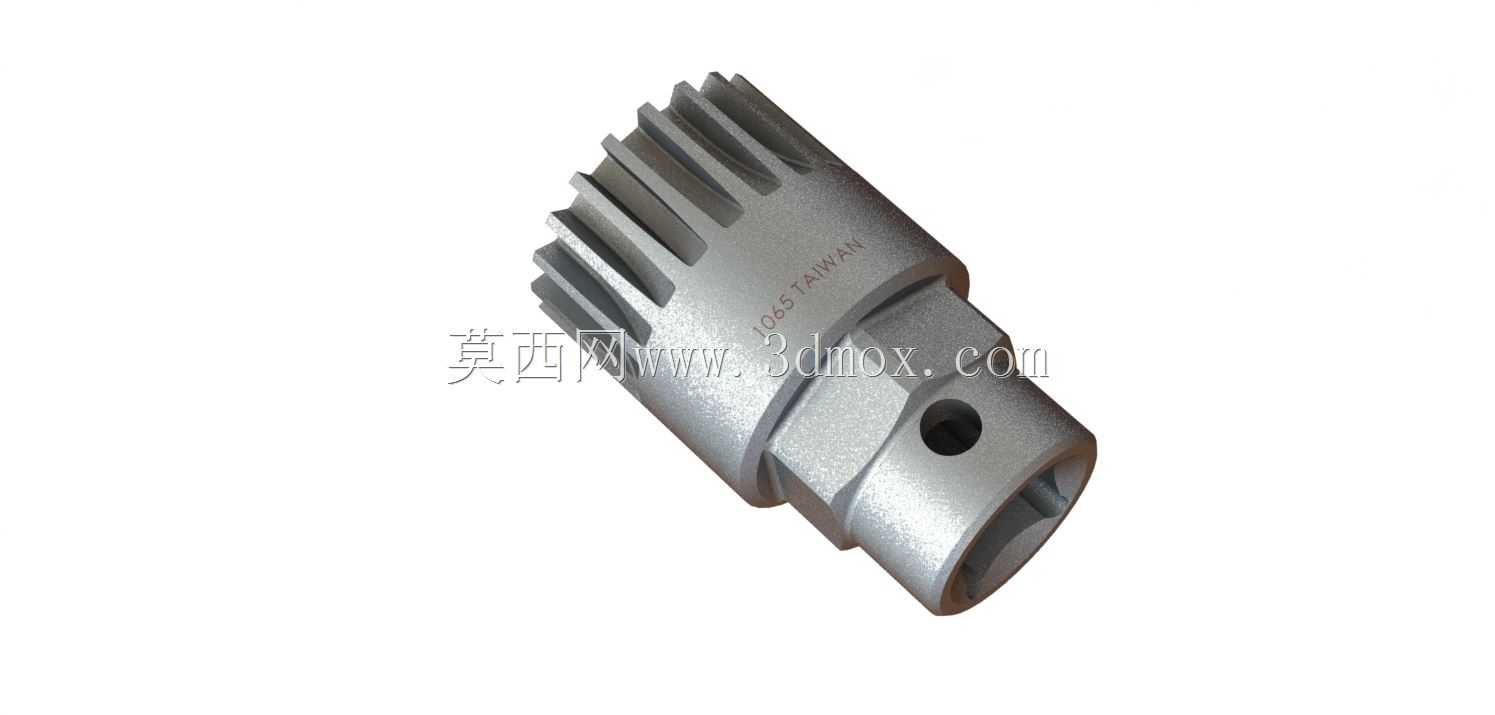

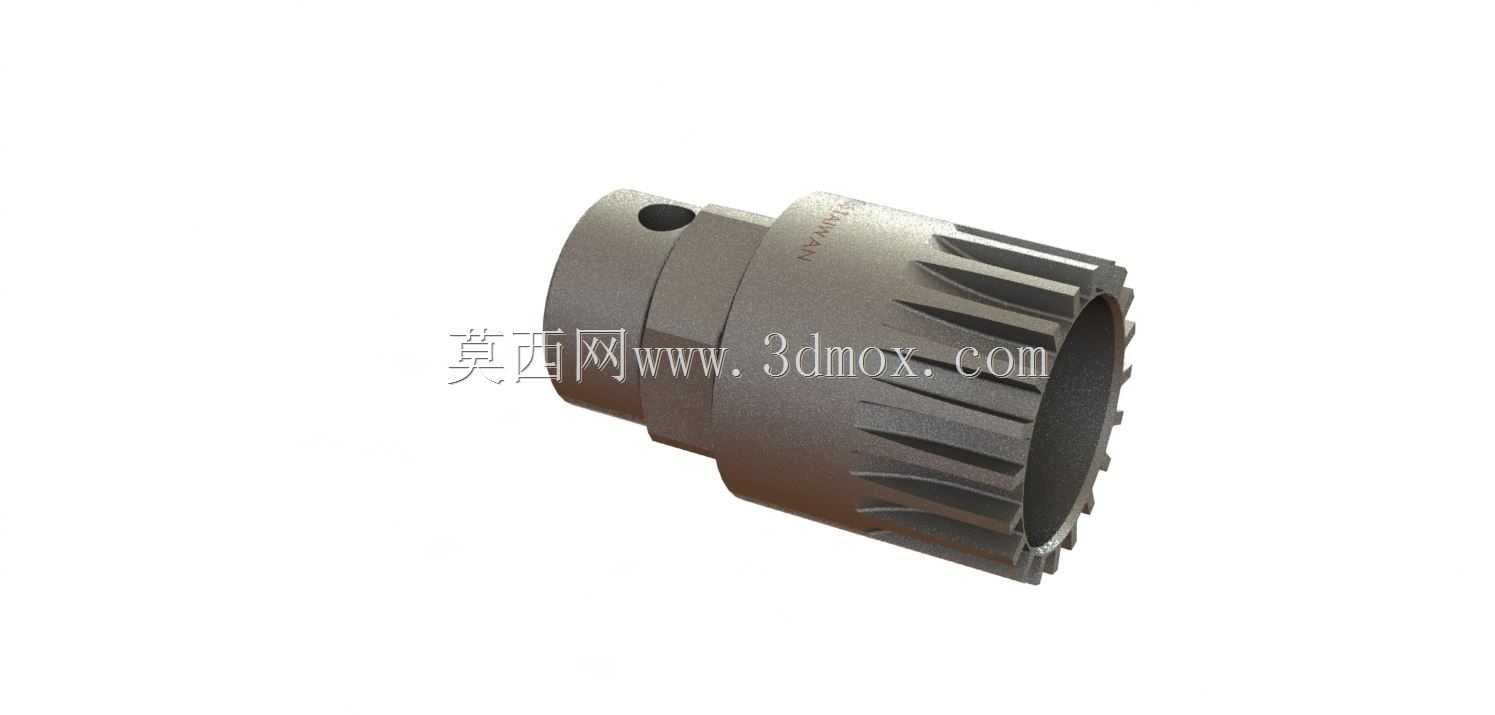

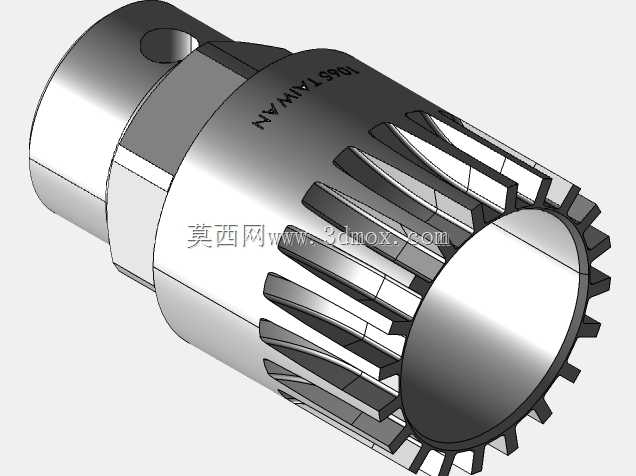

在自行车整车装配与售后维修场景中，底部支架的拆装作业一直是影响装配效率与维修精度的关键环节，这款专用拆装工具正是针对该作业场景开发的适配结构。日常作业里，不少维修人员会使用通用扳手配合敲击的方式拆装底部支架，很容易造成支架螺纹滑牙、车架五通位置漆面磕碰损伤，甚至导致支架壳体变形报废，而这款专用工具通过结构上的针对性设计，完全规避了这类作业风险。从功能特性来看，工具一端采用多齿啮合结构，齿形参数完全匹配BB-ES25等常见规格底部支架的端面卡槽，啮合接触面积远大于通用卡爪工具，作业时受力均匀分散在整个卡槽端面，不会出现应力集中导致的卡槽崩裂问题；工具另一端设计有带径向定位孔的方榫连接结构，既可以配合扭力扳手实现定扭矩装配，保证底部支架安装预紧力符合车架设计要求，也可以插入加力杆应对长期未拆卸、锈死粘连的旧支架拆卸作业，方榫的尺寸公差控制在h7级别，与常规扳手驱动端的配合间隙极小，作业时不会出现松旷打滑的情况。设计过程中，工程师首先对市面主流压入式、螺纹式底部支架的端面卡槽尺寸做了全样本测绘，确定了齿形的模数、齿高与啮合角度，保证工具可以覆盖绝大多数民用、运动级自行车的底部支架规格；整体结构采用一体式合金钢坯料加工，没有拼接焊缝，在承受大扭矩拆装力时不会出现结构断裂，外圆做了圆角过渡处理，伸入车架五通位置作业时不会刮伤车架内壁的漆面与阳极氧化层。从安装边界与尺寸适配来看，工具的啮合端外径严格控制在对应支架卡槽的外接圆尺寸范围内，作业时可以完全卡入支架端面，不会与车架五通的端面发生干涉；工具整体长度控制在合理区间，既保证了足够的力臂长度降低作业强度，也不会因为过长导致在狭小的维修工位内操作受限，径向定位孔的位置经过反复校核，插入加力杆后力的作用点与工具回转中心重合，不会产生偏载力矩损伤支架螺纹。实际作业时，只需要将工具的多齿端完全卡入底部支架的端面卡槽，根据作业需求选择扭力扳手或者加力杆连接方榫端，就可以平稳完成支架的拆卸与安装，全程不需要敲击，作业效率相比通用工具提升六成以上，也能大幅降低配件的意外损耗率。
