诺基亚Qubix蓝牙音箱爆炸视图结构设计

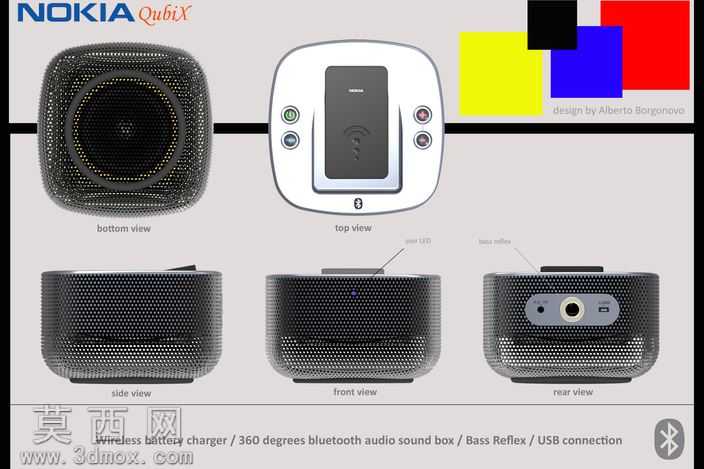

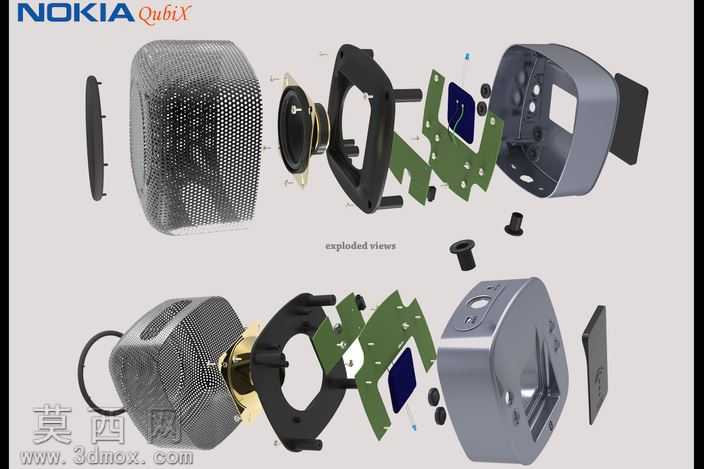

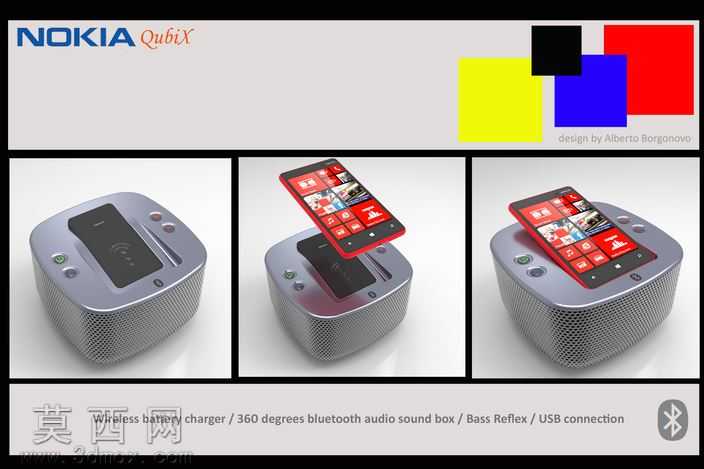

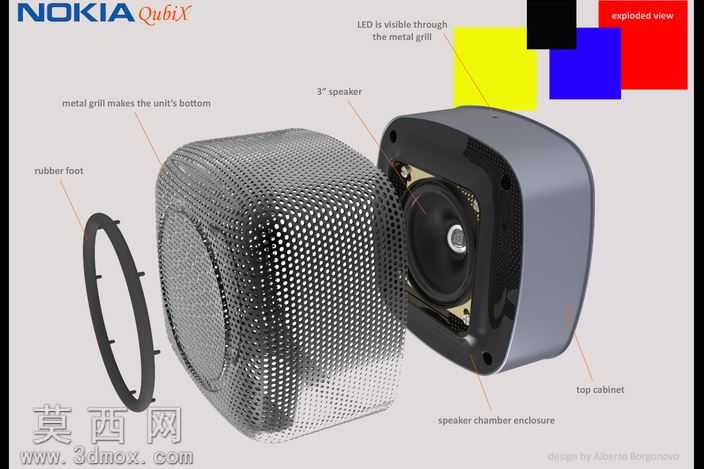

本作品为诺基亚Qubix封闭式蓝牙音箱的三维结构设计，采用爆炸视图的呈现形式完整展现产品的全部装配层级与零件构成，建模过程严格遵循消费类音频产品的工业设计规范与装配逻辑，完整还原每一个零件的尺寸公差、配合关系与安装定位。建模阶段首先依据便携蓝牙音箱的功能定位确定整体外观轮廓，采用圆润的弧面方体造型兼顾握持手感与桌面放置稳定性，正面覆盖金属冲孔网罩作为出声面，网罩的开孔密度、孔径参数经过声学适配调整，既保证出声效率又能实现防尘防护效果，网罩边缘做包胶处理提升装配贴合度。内部结构依次排布扬声器单元、密封固定支架、PCB主控电路板、内置电池仓、低音反射管、后端外壳与侧置按键，每个零件的建模都还原真实的卡扣位、螺丝孔位、走线槽结构：扬声器通过黑色塑胶密封支架固定在腔体中部，支架与外壳之间设计密封胶圈安装位，保证腔体气密性以实现更好的低频表现；PCB板上预留蓝牙模块、音频解码芯片、充电管理模块的对应安装位置，板边定位孔与支架上的定位柱精准对应，避免装配时出现偏移；内置低音反射管采用弯折式结构设计，在有限的腔体空间内延长反射路径，有效增强低频下潜深度，提升低音表现。后端外壳集成挂环安装位、DC充电接口、功能按键，挂环采用软胶材质建模，还原真实的弯折韧性效果，可满足户外露营、车载等多场景的悬挂使用需求；外壳表面做细腻的磨砂金属材质渲染，按键部分采用亮面塑胶材质区分，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近真实产品的质感。设计过程中充分考虑产品的拓展功能，在腔体顶面预留无线充电发射模块的安装位置，可实现对诺基亚Lumia系列手机的随放随充，无需额外连接充电线；同时支持USB有线连接、12V DC外接供电两种供电模式，可适配车载电源、户外移动电源等多种供电场景，满足不同使用场景的需求。整体爆炸视图按照装配顺序分层排布零件，清晰展现从外到内的装配逻辑，每个零件的拆分位置都符合实际产品的装配流程，可直接用于产品结构验证、装配指导演示以及生产开模参考，兼顾外观设计美感与内部结构的实用性，充分体现便携蓝牙音箱在小体积空间内的结构集成设计思路。
