幻像凸轮式便携拍摄相机三维设计

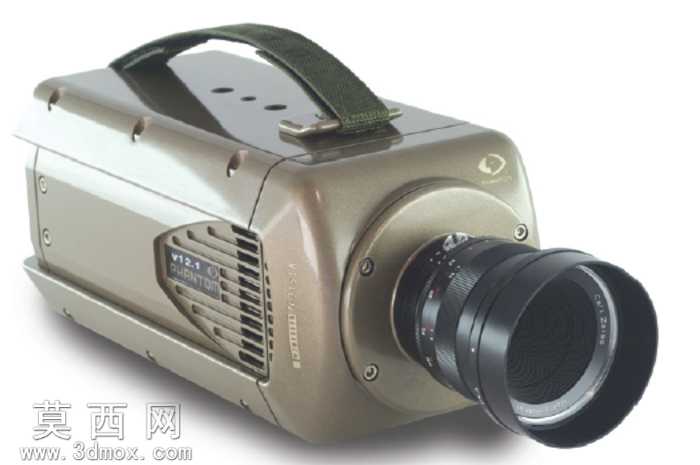

本作品为幻像凸轮结构的便携拍摄相机三维建模成果，建模过程依托三维参数化设计逻辑完成，首先梳理相机整体功能分区，将机身拆分为握持主体、镜头模组、内置凸轮传动结构三个核心模块，逐部件完成草图绘制与特征生成。机身主体采用长方体切角过渡造型，建模时优先使用拉伸凸台生成基础胚体，再通过圆角特征处理所有棱边，模拟真实工业产品的防磕碰圆润触感，表面赋予哑光银灰色金属烤漆材质，添加细微的颗粒质感贴图模拟真实漆面的磨砂肌理，避免渲染时出现塑料感失真。镜头模组部分采用阶梯轴式结构设计，从机身衔接处到镜头前端逐段做直径递减的拉伸特征，镜筒表面添加多道环形凹槽纹理，模拟手动调焦环的防滑结构，镜头最前端赋予高透光玻璃材质，调整材质的折射参数与反射率，还原光学镜片的通透质感与环境反光效果，镜筒与机身衔接处添加环形限位凸台，明确部件装配的分界关系。内置的幻像凸轮结构是本设计的核心功能部件，建模时严格按照凸轮传动的运动轨迹绘制轮廓曲线，通过扫描特征生成凸轮实体，搭配对应的从动件结构预留装配间隙，确保虚拟装配时凸轮转动可顺畅带动镜头完成对焦位移，还原机械传动的真实运动逻辑。渲染阶段采用三点布光方案，主光源从斜上方45度投射，勾勒机身的主体轮廓与金属质感，辅光源从侧方补光消除暗部死黑，背光源添加轮廓光突出镜头与机身的层次关系，地面添加微弱的反光板模拟产品展示台的光影效果，最终呈现的模型结构完整，各部件装配关系清晰，材质表现贴合真实数码影像设备的工业质感，既还原了便携相机的外观辨识度，也通过凸轮结构的设计融入了机械传动的巧思，可用于数码产品结构教学、机械传动原理演示以及创意摄影设备的方案参考。
