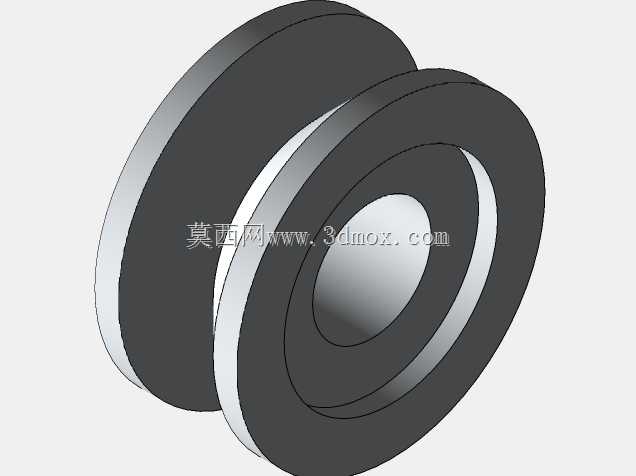

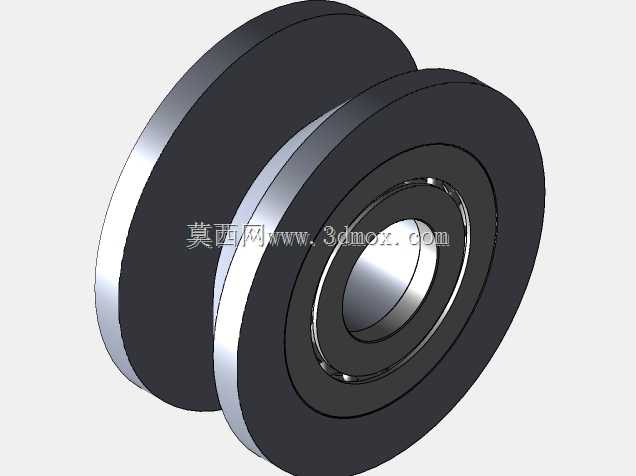

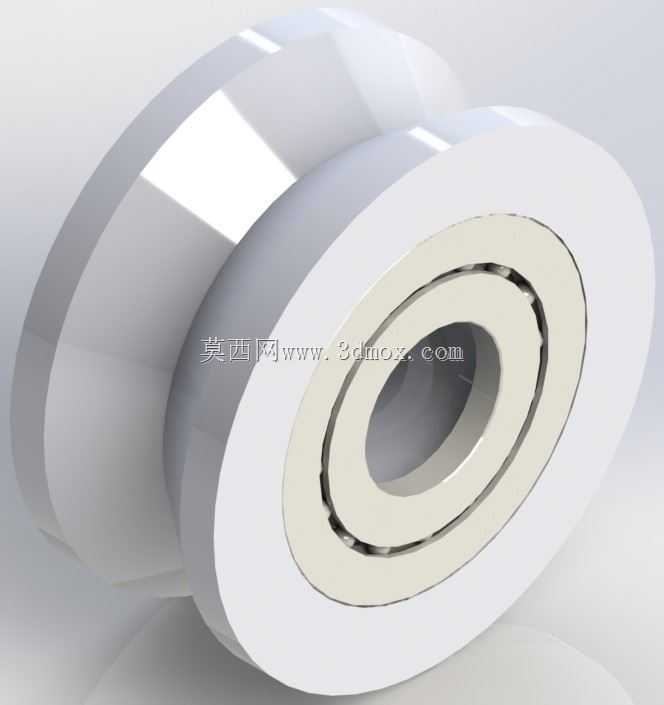

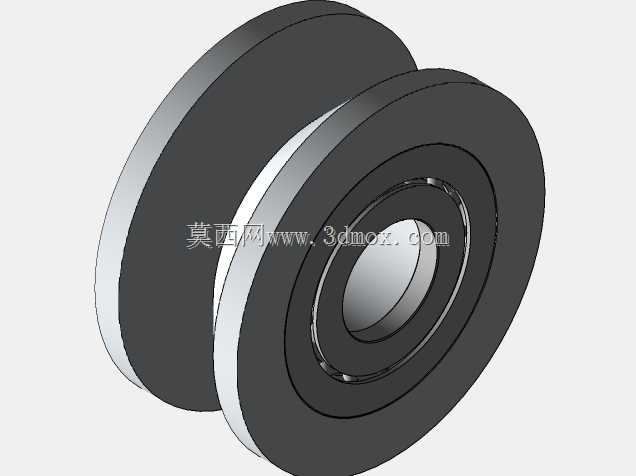

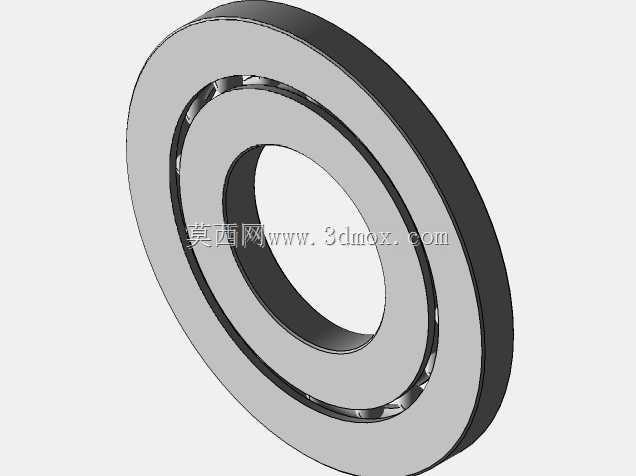

624VV型4毫米V槽密封滚珠轴承结构

在轻载精密传动场景中，这类带V型槽的密封滚珠轴承常被用于小型输送线的导向轮、纺织机械的导纱构件、3D打印设备的运动副以及小型自动化设备的走线导向工位，相比普通平外圈轴承，V槽结构可直接与圆导轨、钢索类传动件配合，省去额外的导向轮安装座，压缩整套机构的装配空间。从结构设计逻辑来看，这款轴承采用双密封结构，两侧的密封盖可阻挡加工车间的金属碎屑、纺织纤维、粉尘等异物进入滚道内部，避免滚珠与滚道的异常磨损，适配多尘、有细碎杂物的生产工况，无需频繁拆解维护。其核心尺寸参数经过适配小型精密设备的安装需求设定，内圈孔径为4毫米，可直接匹配常用的4毫米直径光轴，无需额外加工轴套；外圈外径13毫米，厚度6毫米，外圈开设的V槽宽度为4毫米、槽深1.5毫米，可卡装直径适配的圆导轨或者传动钢索，安装时仅需通过轴用挡圈或者端盖对轴承内圈进行轴向定位，外圈V槽直接与导向件贴合，即可同时承担径向承载与导向的双重功能。材质选用高碳钢加工，滚道与滚珠经过淬硬处理，表面硬度满足长期滚动摩擦的使用需求，在额定轻载工况下可保持稳定的回转精度，运转阻力小，适合高速轻载的连续运转场景。设计时需注意，V槽的槽型角度经过匹配常用导向件的轮廓设定，可保证接触应力均匀分布，避免局部应力集中导致的外圈过早磨损，双密封结构采用接触式密封设计，在轴承出厂时已预填适配的润滑脂，正常使用周期内无需额外补充润滑，降低设备运维的工作量。在实际选型装配时，需注意轴的加工公差与内孔配合，避免过盈量过大导致轴承回转卡滞，同时保证安装轴的同轴度，防止V槽与导轨偏磨，这类轴承尤其适合安装空间紧凑、需要同时实现回转支撑与线性导向的工位，相比普通轴承加导向轮的组合方案，可减少至少两个装配零件，降低机构的整体重量与装配误差累积。
