Destaco305系列快速压紧夹具扳手三维设计

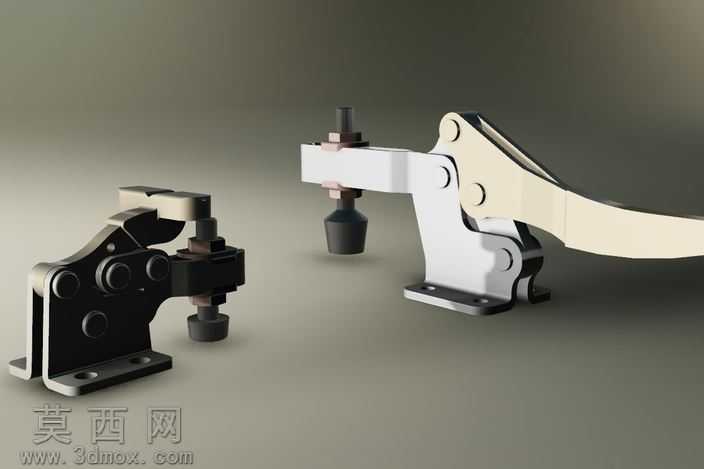

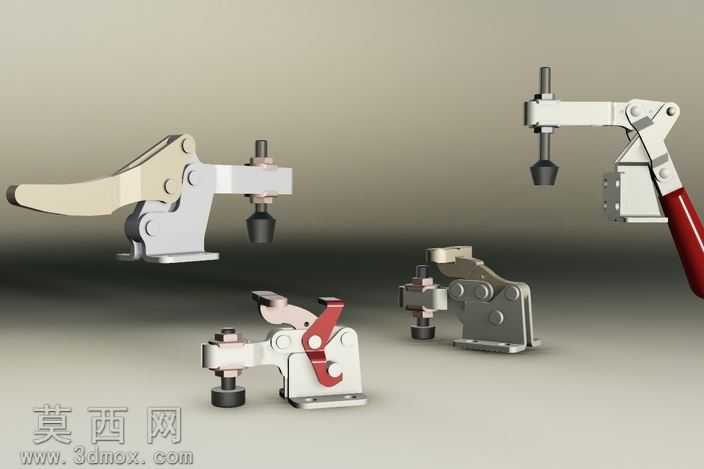

本作品为Destaco305系列手动快速压紧扳手的三维参数化模型，建模过程严格参照实物测绘尺寸与官方产品手册参数，在三维建模软件中完成全零件的特征建模与整体装配。建模阶段优先采用草图驱动的特征建模方式，对扳手的底座安装孔位、压头调节螺杆、肘节连杆机构、操作手柄等核心部件逐一构建，确保各零件间的装配公差符合机械加工与实际装配要求，所有活动铰接部位预留合理的转动间隙，还原真实产品的运动逻辑。材质与渲染环节，针对不同部件的实际材质属性分别赋予对应材质：金属结构件采用哑光冷轧钢材质，调整金属粗糙度与反射参数还原工业金属的磨砂质感；操作手柄部分根据款式差异，分别赋予红色酚醛塑料、深色实木材质，调节螺杆与压头部分赋予发黑处理的金属材质，底座安装面添加细微的机加工纹理提升真实感；渲染阶段采用三点布光方案，主光源模拟工业车间顶光效果，辅光源补全暗部细节避免结构死黑，添加柔和的环境反射提升金属部件的质感层次，最终渲染图清晰呈现不同规格款式的305系列扳手的外观差异与结构特征。结构设计上，该系列扳手依托肘节过死点锁紧原理实现快速压紧，建模过程完整还原了连杆机构的运动行程，通过装配约束模拟手柄下压时连杆越过死点后自动锁止的机械逻辑，压头部分的螺杆可调节压紧高度，适配不同厚度的工件装夹需求，底座预留的安装孔可直接固定在工装台面使用。设计过程中充分考虑了模型的实用性，所有零件可单独导出用于工程图生成，装配体可直接用于工装方案的布局验证，不同款式的模型可根据实际使用场景快速调用，帮助机械设计人员在工装设计阶段快速完成夹具选型与布局，缩短工装开发的前期设计周期。
