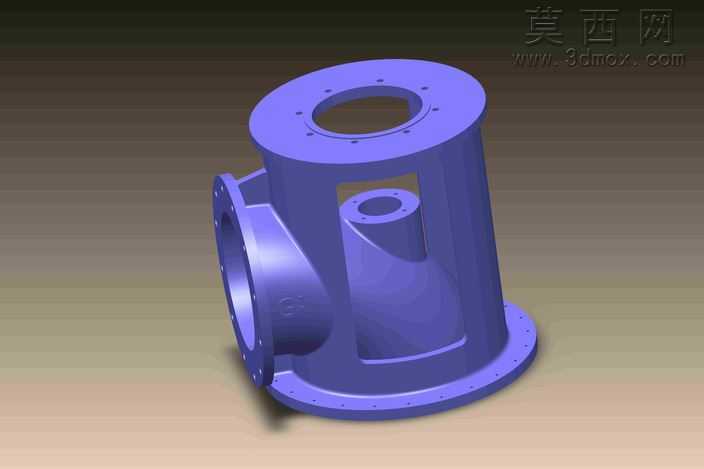

立式泵输送压头铸造结构三维设计

本作品为立式泵输送压头的三维结构设计，建模阶段采用参数化特征建模思路，先通过草图绘制压头各法兰端面的轮廓基准，依次拉伸生成上下法兰盘、侧部连接法兰的基础实体，再通过旋转、扫掠命令构建内部流道的过渡曲面，确保流道内壁顺滑无突变，避免流体输送过程中产生紊流与压损。针对压头筒体的开窗结构，采用切除拉伸命令完成减重与检修开口的成型，同时对开口边缘做圆角过渡处理，降低铸造过程中的应力集中风险。材质设定为铸造碳钢，渲染阶段为实体赋予哑光铸铁质感的材质球，调整粗糙度参数模拟铸钢件表面的细微颗粒质感，添加环境光遮蔽效果凸显法兰螺栓孔、筒体加强过渡区的结构层次，通过三点布光方案分别打亮顶部法兰、侧部接口与底部安装面，清晰呈现各部位的连接结构与壁厚分布。结构设计上，上下法兰均布螺栓孔用于和泵体、驱动端的密封连接，侧部法兰为流体输出接口，内部导流结构将立式泵腔的流体平顺导向侧部输出端，筒体的开窗设计既减轻了整体铸件重量，也为后续内部部件的安装检修预留操作空间，各法兰端面均设计有密封面凸台，满足承压输送的密封要求。建模过程中对铸造拔模角度做了统一校验，所有竖直壁面均设置符合铸钢工艺的拔模斜度，法兰与筒体的连接位置添加过渡圆角，避免铸件冷却过程中出现缩孔、裂纹缺陷，整体结构完全适配立式泵的安装工况，可直接用于铸造工艺图纸输出与装配干涉校验。
