车间轴轮转运移动承载支架设计

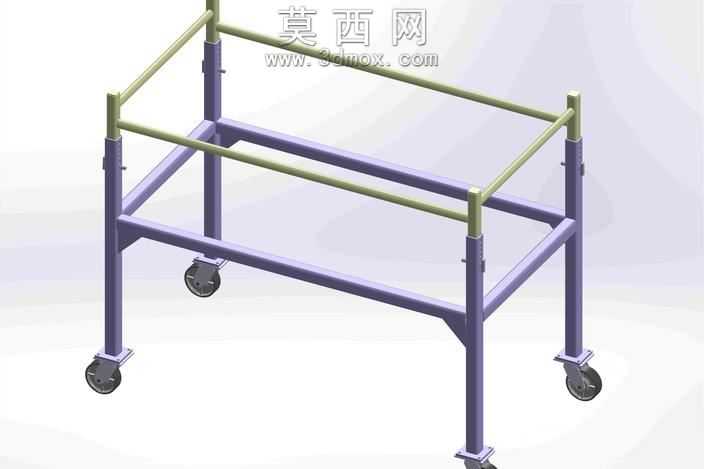

本模型为车间轴轮转运专用移动承载支架，采用三维参数化建模方式完成整体结构设计，建模过程中对各部件的装配公差、连接强度做了前置校验，确保结构符合实际生产使用需求。模型整体采用方管焊接框架作为主体承载结构，四根竖向支撑腿搭配上下两层横向围框形成稳定的受力体系，竖向支撑腿下部预留脚轮安装位，搭配四个万向脚轮实现整体的灵活移动，可满足车间内短距离转运轴轮类工件的使用需求。建模阶段对框架的管材规格、焊接节点做了精细化还原，管材的壁厚、连接处的倒角过渡都按照实际加工标准设置，上层围框采用稍细的管材做防护栏结构，可避免转运过程中工件滑落，下层主框架作为主要承载面，可适配不同尺寸的轴轮类工件放置。材质渲染方面，主体框架采用工业常用的喷塑紫色金属材质，还原了实际工装表面的哑光喷塑质感，上层防护栏采用浅黄绿色金属漆材质，脚轮部分还原了橡胶轮面与金属支架的不同材质质感，渲染效果贴近车间实际工装的视觉表现。结构设计上充分考虑了使用场景的实用性，支架整体高度适配人工取放工件的操作高度，无需过度弯腰即可完成工件的装卸，万向脚轮的承载能力经过参数匹配，可满足常规轴轮工件的承重需求，框架的横向连接杆件做了等距分布，既保证了整体结构的抗扭强度，也避免了多余材料的浪费。设计思路围绕车床加工场景下的轴轮工件转运需求展开，针对车间内轴轮类工件在工序间转运不便、临时放置无专用承载架的问题，设计这款带脚轮的移动承载支架，可直接推至车床旁承接加工完成的轴轮工件，再转运至下一道工序或存放区域，替代传统的人工搬运或普通平板车转运，提升车间内工件转运的效率，同时避免工件转运过程中出现磕碰损伤。
