柔性薄膜供电用织物电卷曲压接端子

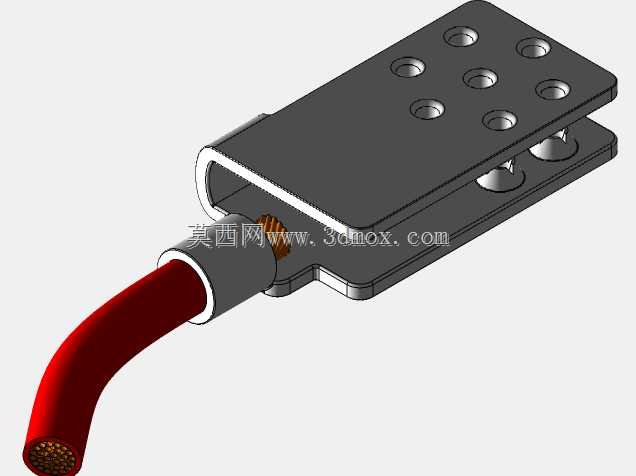

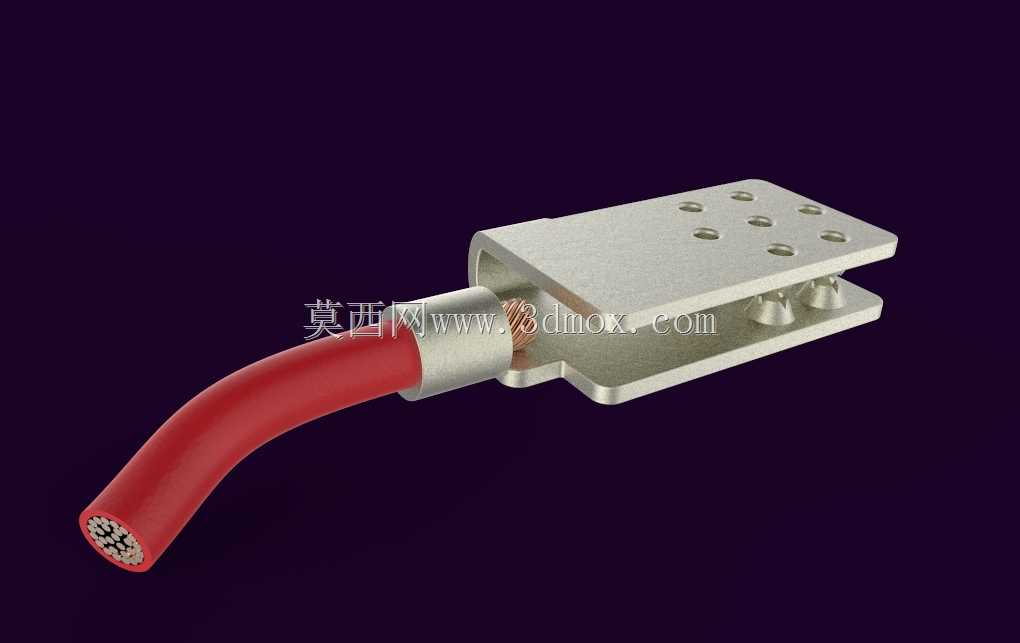

这类电卷曲连接件主要面向柔性薄膜类电子器件的供电接驳场景，常见于柔性传感阵列、可穿戴织物电子、薄膜光伏组件、柔性加热片等需要低应力供电连接的设备中，区别于传统硬接线端子，它的核心作用是在柔性基材反复弯折、形变的工况下，保持稳定的电气导通，避免导线与薄膜电极连接处出现应力集中断裂的问题。从结构设计来看，该部件分为压接基座与导线卷曲包覆段两个核心部分，基座采用平板式多孔安装结构，安装面做了平整化处理，八个均匀排布的安装孔可适配M2-M3规格的紧固件，既可以通过螺丝直接压接在柔性薄膜的电极引出端，也能配合导电胶实现无应力贴合，基座与导线连接的位置做了圆弧过渡的卷边结构，避免直角棱边割伤导线线芯或者柔性基材。导线端的卷曲包覆段采用无焊压接设计，压接时不需要焊锡填充，通过专用压接工具将金属套筒沿导线圆周均匀压合，让套筒内壁与多股铜芯线形成多点紧密接触，既保证足够的拉脱力，也不会因为焊锡的硬接点导致导线弯折时在压接位置断裂，适配的导线线径范围覆盖10AWG到16AWG的多股软铜线，图中展示的红色绝缘层导线就是常规的设备内部供电软线，绝缘层耐温等级可以适配常规工业设备-20℃到85℃的工作环境。设计过程中需要重点控制几个边界参数：首先是基座的安装平面度，整体平面度公差控制在0.05mm以内，保证压接时和柔性薄膜电极完全贴合，避免局部接触不良导致的接触电阻过大；其次是卷曲套筒的内径尺寸，需要比适配导线的线芯外径大0.1-0.2mm，既方便导线插入，也能保证压接后套筒变形量足够抱紧线芯；另外卷曲段与基座连接的位置做了R2的圆弧过渡，导线引出方向可以沿垂直基座平面方向做±30°的角度调整，适配不同设备内部的布线走向，避免导线出线位置出现硬折。实际应用中，这类连接件不需要焊接作业，组装效率比传统焊片式端子高40%以上，同时无焊结构也避免了焊锡助焊剂残留导致的电极腐蚀问题，在长期反复弯折的工况下，连接寿命比焊接结构高3倍以上，尤其适合织物类电子器件这种基材本身具备弹性、会随使用产生反复形变的应用场景，安装时只需要将柔性薄膜的电极端对齐基座安装面，拧紧紧固件即可完成电极侧连接，导线侧压接完成后不需要额外做绝缘处理，套筒本身的延伸段可以包覆住导线绝缘层3-5mm，避免线芯外露。
