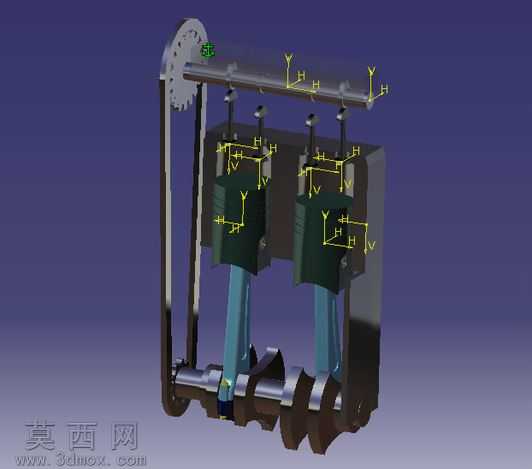

双缸内联发动机装配结构三维建模

本模型为双缸内联发动机的完整装配三维建模成果，建模过程严格遵循内燃机实际工作原理与机械装配逻辑，对发动机核心组成部件进行了1:1比例的参数化还原。建模阶段首先梳理曲柄连杆机构的运动逻辑，依次完成曲轴、连杆、活塞组件的独立建模：曲轴部分精准还原了主轴颈、连杆轴颈的偏心结构与配重块造型，确保各轴段同轴度与偏心距符合双缸发动机的点火相位要求；连杆部分还原了大小端轴承孔、杆身过渡结构，保证与曲轴、活塞销的装配间隙符合机械设计规范；活塞部分还原了活塞裙部、环槽、销座的细节结构，匹配汽缸内壁的配合尺寸。随后完成配气机构相关部件建模，包括顶置气门、摇臂、凸轮轴、正时传动齿轮组，其中正时齿轮的齿形参数、啮合间隙经过反复校验，保证传动比匹配曲轴与凸轮轴的转速关系，还原正时传动的运动逻辑。汽缸体部分采用一体化建模思路，还原了双缸并列布置的缸筒结构、曲轴箱安装位、附件安装凸台，保证各部件安装基准统一。装配过程采用自下而上的装配流程，先完成曲柄连杆机构的子装配，添加曲轴旋转、连杆摆动、活塞往复运动的运动约束，验证活塞上下止点位置与曲轴转角的对应关系；再完成配气机构子装配，添加凸轮轴与正时齿轮的传动约束，验证气门开闭时序与活塞运动的相位匹配；最后将两个子装配与汽缸体、端盖、传动齿轮等附属部件进行总装配，添加全局干涉检查，逐一排查部件间的运动干涉问题，调整配合公差确保整体运动仿真流畅无卡顿。材质与渲染阶段，针对不同部件赋予对应材质属性：曲轴、连杆、齿轮等运动承载部件赋予金属钢材质，调整粗糙度与金属度参数还原锻钢件的哑光金属质感；活塞、汽缸壁部分赋予铝合金材质，添加轻微的表面纹理还原机加工表面的细腻质感；密封件、传动带类部件赋予橡胶材质，调整反光参数还原橡胶的半哑光特性；渲染阶段采用三点布光方案，主光从斜上方打亮模型整体结构，补光消除部件间的死黑阴影，轮廓光勾勒模型边缘轮廓，搭配纯色渐变背景突出发动机的机械结构细节，清晰展示双缸内联发动机的整体布局与部件连接关系，完整呈现内联双缸发动机的机械构造与装配逻辑，可用于发动机结构教学、原理演示、机械设计参考等场景。
