电机驱动斯特林发动机结构展示模型

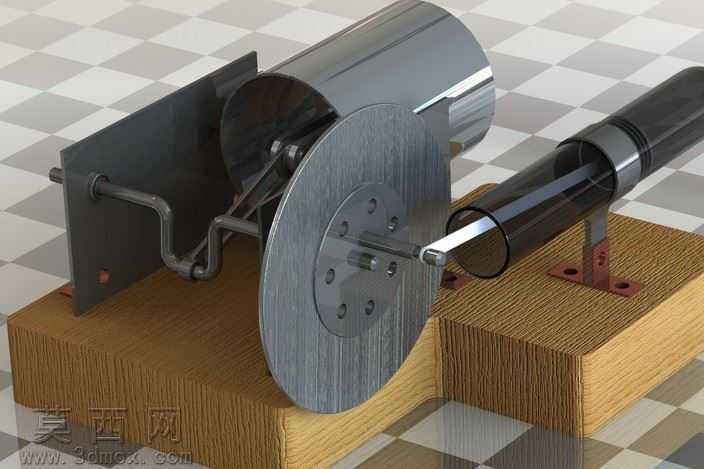

本模型为电机驱动式斯特林发动机的三维建模作品，建模过程中严格遵循斯特林循环的工作原理进行结构还原，首先对整体布局进行规划，采用双木质基座承托核心功能部件，保证整体结构的稳定性与展示性。建模阶段先完成核心动力部件的构建：左侧动力气缸采用金属质感的圆柱腔体设计，搭配密封端板与曲柄连杆传动组件，曲柄的偏心距经过参数化校准，保证活塞往复运动的行程符合斯特林循环的配气要求，连杆与曲柄销、活塞销的连接部位均做了铰接结构的细节还原，可直观展示动力传递的运动路径。右侧配气气缸搭配透明缸体设计，能够清晰展示内部配气活塞的运动状态，缸体通过铜质支架固定在右侧基座上，与左侧动力缸通过气道连通，还原斯特林发动机闭式循环的气路结构。中间的大直径飞轮采用金属拉丝纹理的材质设置，轮盘上的安装孔、中心轴孔均按照真实机加工结构建模，飞轮轴贯穿两侧支架，同时连接曲柄机构与电机输出端，实现电机驱动下的整机运转模拟。材质渲染阶段，针对不同部件做了差异化的材质表现：金属结构件分别赋予镀铬亮面金属、磨砂铸铁、拉丝不锈钢三种不同的金属材质，区分不同零件的加工工艺与功能属性；木质基座采用纹理清晰的橡木材质，调整木纹走向与基座长度方向一致，增强真实感；透明缸体采用高透光玻璃材质，设置合适的折射率与反射参数，既保证通透感可观察内部结构，又保留玻璃材质的反光特性；固定支架做了做旧铜质材质处理，还原小型实验装置的复古质感。设计思路上，本模型侧重结构展示功能，将原本隐藏在缸体内部的传动、配气结构做了可视化处理，省略了不必要的外壳包覆，让观看者可以清晰观察到斯特林发动机从电机输入动力，到曲柄连杆带动活塞往复运动，再通过飞轮储存动能保证运转平顺性的完整工作流程，各部件的装配关系完全符合机械装配规范，所有配合面均预留了合理的装配间隙，转动部件没有出现结构干涉，既可以作为原理展示的教学模型，也可用于3D打印制作实物演示装置。
