微型航模活塞式发动机结构三维设计

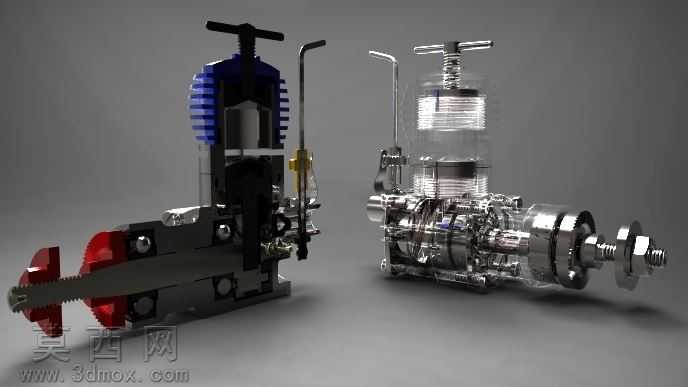

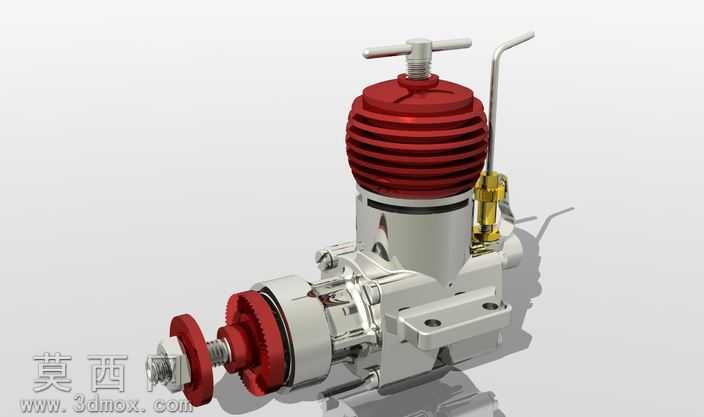

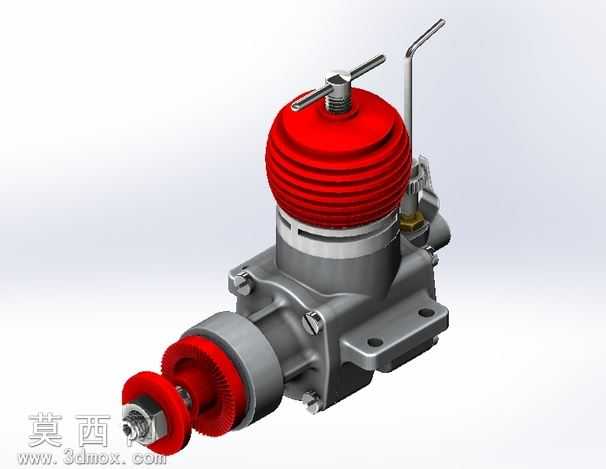

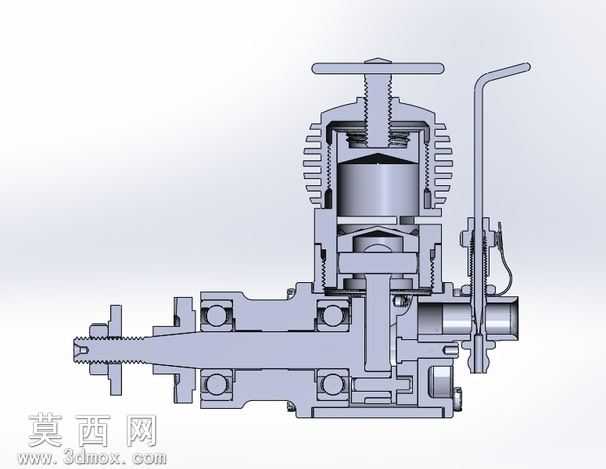

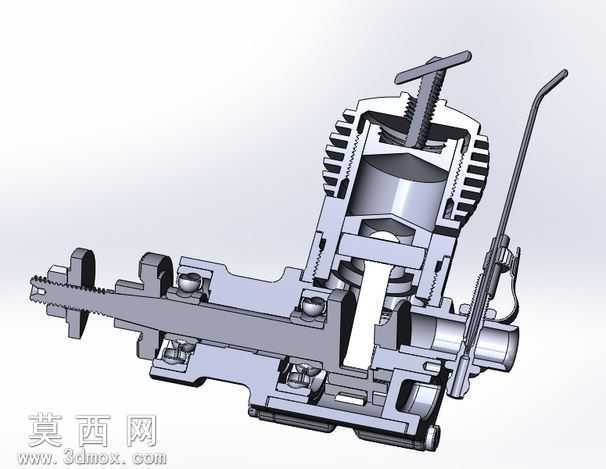

本作品为微型航模用活塞式发动机的三维建模设计成果，建模阶段以还原真实微型内燃机的工作逻辑与装配关系为核心目标，对发动机各组成部件进行了全参数化的特征构建。首先完成主体机匣的建模，依据微型发动机的安装定位需求，设计带双安装孔的一体式机匣基座，机匣表面的螺栓定位孔、轴承安装位均按照实际装配公差进行参数设定，保证各部件装配时的同轴度与配合精度。散热缸头部分采用多道环形散热鳍片结构，建模时通过阵列特征快速生成等距分布的散热齿，同时还原缸头顶部的调压螺杆与T型调节手柄结构，对调节手柄的弯折角度、螺杆的螺纹细节都进行了精细化特征刻画，还原真实部件的操作形态。前端动力输出部分，构建了带红色防护端盖的输出齿轮组件，齿轮的齿形参数按照微型动力传递的模数设定，输出轴与机匣内部的曲柄连杆机构的连接位做了隐藏式的装配结构设计，保证内部运动构件的运动路径无干涉。材质与渲染阶段，针对不同部件的材质特性进行了区分设置：机匣主体采用铸铝哑光金属材质，调整金属粗糙度参数还原铝合金铸件的细腻磨砂质感；散热缸头与前端端盖采用亮红色耐高温工程塑料材质，添加轻微的漆面反光效果模拟真实航模发动机的外观涂装；金属螺栓、调节杆等小部件采用抛光不锈钢材质，提升金属部件的高光质感；输出齿轮采用红色增强尼龙材质，还原工程塑料齿轮的半哑光质感。渲染时采用柔和的工作室均匀布光，在部件边缘添加轻微的轮廓光，突出发动机各部件的结构层次与装配关系，同时通过半透明剖切视角的预留设计，可直观展示内部曲柄连杆、活塞往复运动的结构逻辑。设计过程中重点考量了微型发动机的轻量化与结构强度平衡，在机匣非受力区域做了合理的减薄处理，同时保证安装基座、轴承位等受力区域的结构厚度满足强度要求，各运动部件的间隙参数按照真实微型内燃机的装配标准设定，既保证模型外观的还原度，也可用于航模动力系统的结构演示、装配教学等场景，完整呈现了微型活塞式发动机从外部壳体到内部传动组件的全部结构细节。
