适配多规格线轴的3D打印送料支撑结构

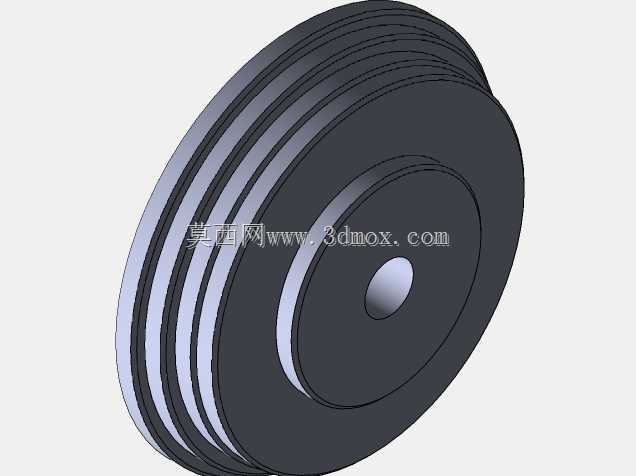

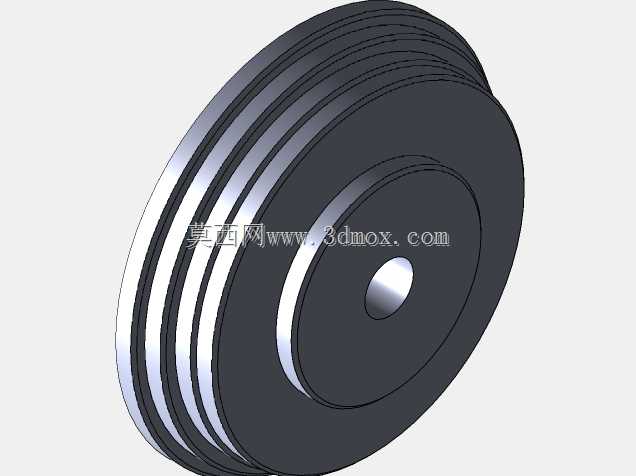

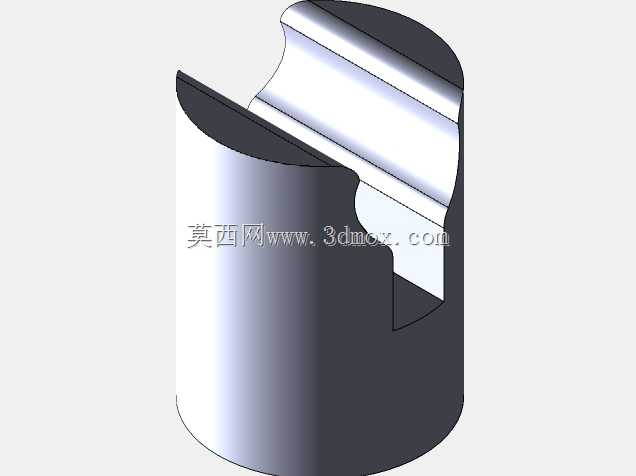

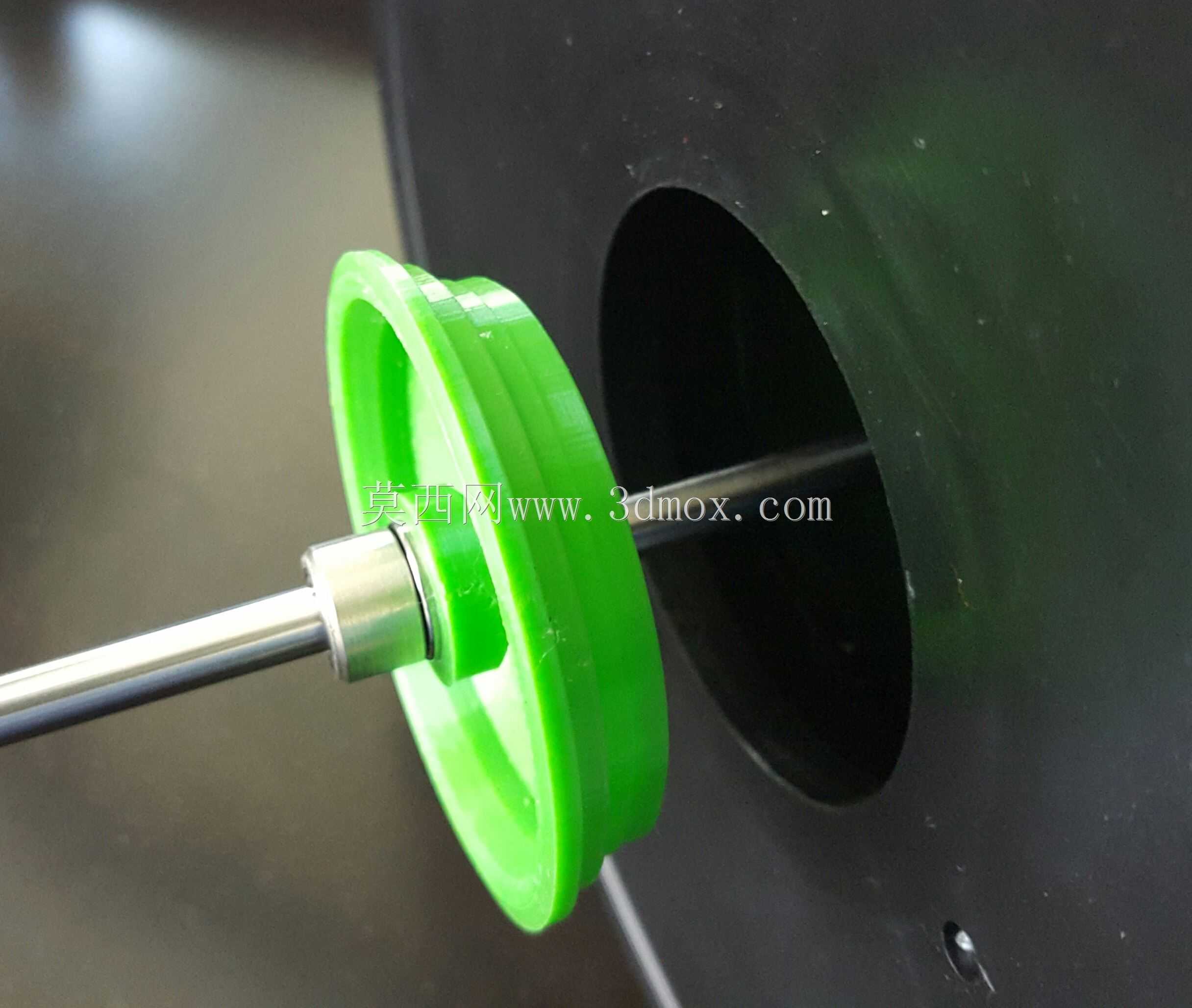

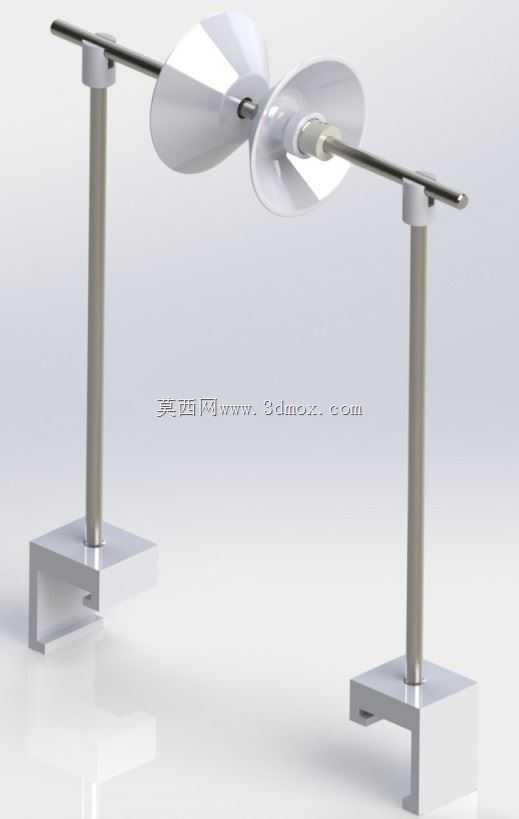

桌面级FDM3D打印设备日常作业中，耗材线轴的顺畅放料是保障打印连续性、减少送料阻力引发的断料、层纹缺陷的关键环节，这款支撑结构正是针对桌面设备耗材架适配性不足的痛点开发，可直接加装在现有设备型材框架或独立耗材架上，解决不同品牌耗材线轴内孔直径不统一、放料卡滞、转动阻尼过大拉扯耗材的问题。结构核心采用双轴承支撑的滚轮式导料设计，适配内径6mm、外径13mm、宽度5mm的标准微型轴承，配套轴颈6mm的光杆作为转轴，转动阻尼极低，即使是满卷1kg的PLA、ABS耗材，也能在送料机构牵引下顺滑转动，不会因线轴惯性过大出现耗材松脱缠绕，也不会因阻尼过大导致送料轮打滑、耗材挤出不足。设计阶段针对市面主流耗材线轴做了全尺寸适配验证，分别做了通用适配款和精准适配款两种结构：通用款可兼容内辊直径51.5mm到56.5mm区间的绝大多数常规线轴，无需额外调整即可直接使用；精准适配款则针对实测过的4种常用线轴尺寸做了贴合设计，配合3D打印工艺的公差特性做了尺寸微缩补偿，避免打印成型后因材料收缩出现装配卡滞、间隙过大晃动的问题。安装边界上，转轴采用6mm标准光杆，可直接固定在通用铝型材框架的T型槽固定件上，也可通过简易支架固定在设备侧方，滚轮采用带限位挡边的槽型结构，能限制线轴轴向窜动，避免放料过程中线轴偏移脱轨，滚轮的槽宽匹配常规线轴的挡板间距，不会对线轴两侧挡板造成额外磨损。实际使用中，这套支撑结构可有效降低送料系统的负载，尤其是在打印柔性耗材时，低阻尼的转动结构能避免柔性耗材因拉扯阻力过大出现弯折、堵头的问题，同时统一的安装尺寸也方便用户自行替换不同长度的转轴，适配更大容量的耗材线轴，无需重新制作整套支架。结构本身无复杂异形曲面，打印时无需添加大量支撑，成型后仅需压入轴承、穿入光杆即可完成装配，无需额外的紧固件做复杂固定，日常维护仅需定期清理轴承处的耗材碎屑即可长期稳定使用。
