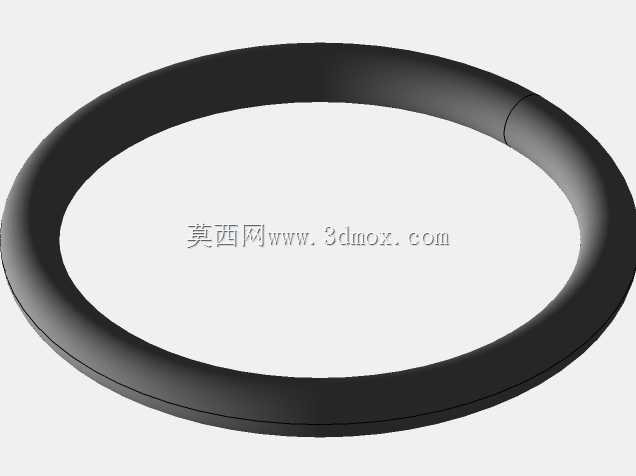

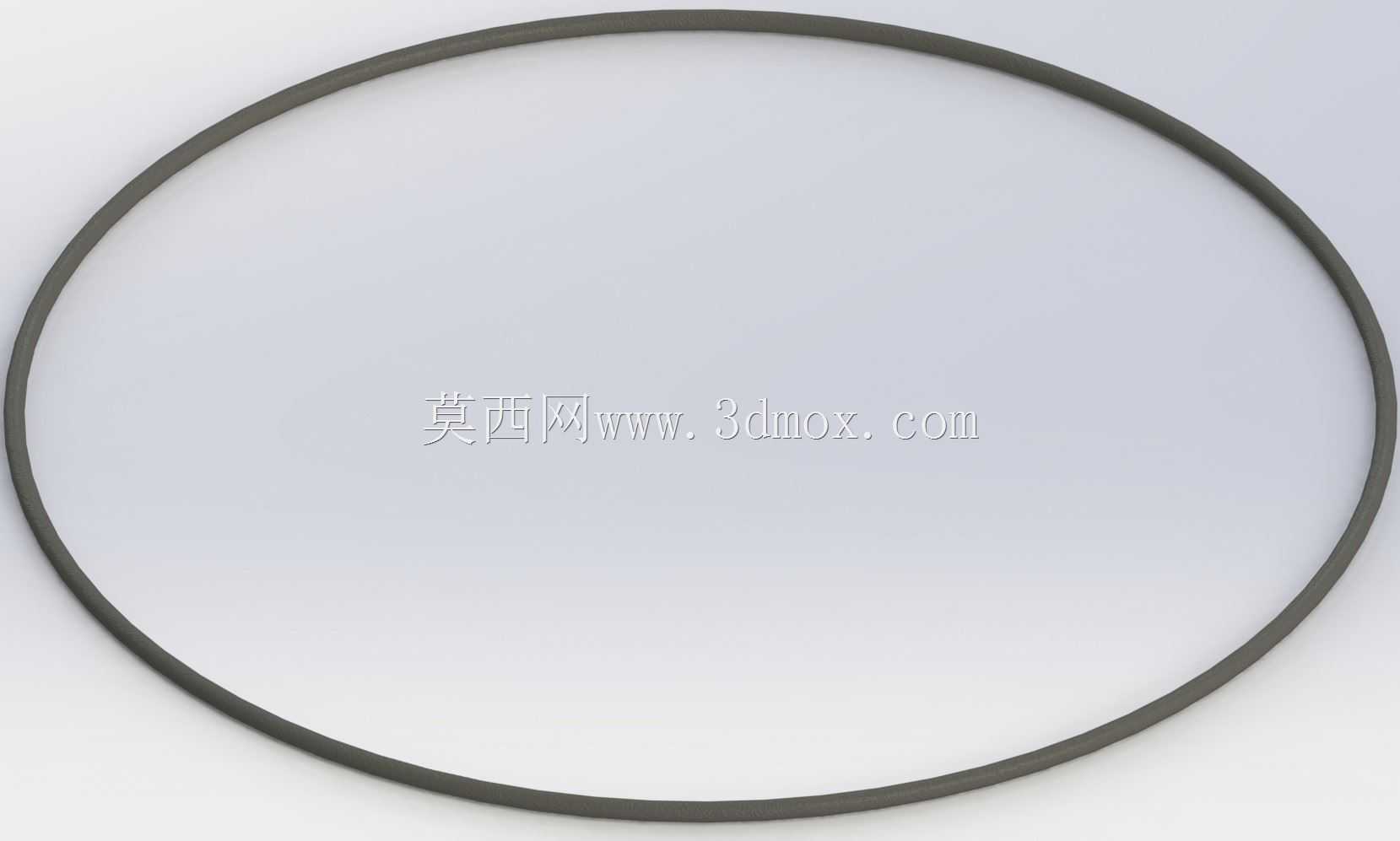

公制耐油丁腈橡胶O形密封圈可配置设计

在液压站管路接头、气缸活塞与端盖配合位、液压阀块安装面、燃油系统管路对接处这类需要阻断流体泄漏的工况里，丁腈橡胶O形圈是应用覆盖度极高的静密封与低速动密封元件，这类密封件依靠安装时被挤压产生的弹性形变，填充配合面之间的微观加工间隙，在介质压力作用下进一步贴紧密封面实现阻流效果，耐油丁腈材质对矿物基液压油、润滑油、轻质燃油的耐受性能稳定，在常规工业环境温度区间内弹性保持率良好，不会短时间出现溶胀胀裂、低温脆化失效的问题。

这套可配置的O形圈设计，覆盖了全系列公制常规规格，建模时严格遵循公制密封件的尺寸公差规范，截面直径与公称内径的匹配关系完全符合工业密封件的通用选型逻辑，不同规格的模型可通过配置表直接调用切换，不需要重复绘制截面扫掠路径，能大幅提升装配设计时的选型建模效率。做三维装配时，要注意O形圈的安装边界：安装沟槽的尺寸需要匹配对应规格O形圈的压缩率要求，静密封场景下压缩率通常控制在15%-25%区间，往复动密封场景压缩率适当降低到10%-20%，避免压缩量过大导致橡胶件永久变形过快，或是压缩量不足无法建立初始密封比压。

从实际设备应用来看，这类O形圈除了常规的气缸、液压元件密封，也可用于水泵结合面、齿轮箱端盖、燃油滤清器接口等位置的密封，径向安装时要注意沟槽的倒角处理，避免装配时尖锐边角刮伤橡胶圈表面造成隐性损伤，压力波动较大的工况下还可搭配挡圈使用，防止O形圈在高压下被挤入配合间隙发生啃切失效。建模过程中对橡胶圈的圆角过渡、截面圆度都做了还原，装配时可直接做干涉检查，验证沟槽尺寸与O形圈的匹配度，提前排查安装时可能出现的过度挤压、间隙过大等问题，减少实际加工装配时的试错成本。不同公称内径的O形圈对应不同的适用场景，小内径规格多用于小型气动元件、精密阀类的密封，大内径规格可用于大型液压油缸、管道法兰的密封，全系列规格的参数统一规整，调用时可直接匹配对应安装位的尺寸，不需要反复核对截面直径与内径的对应关系，适配常规机械设计中的绝大多数公制密封安装需求。
