嵌入式指针式直流电流表三维建模作品

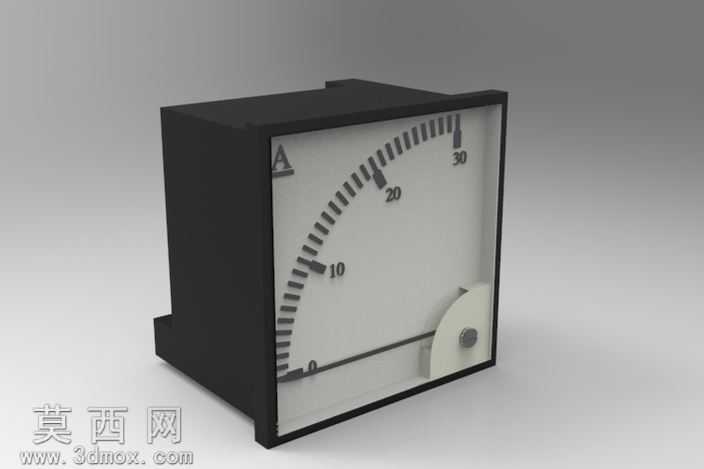

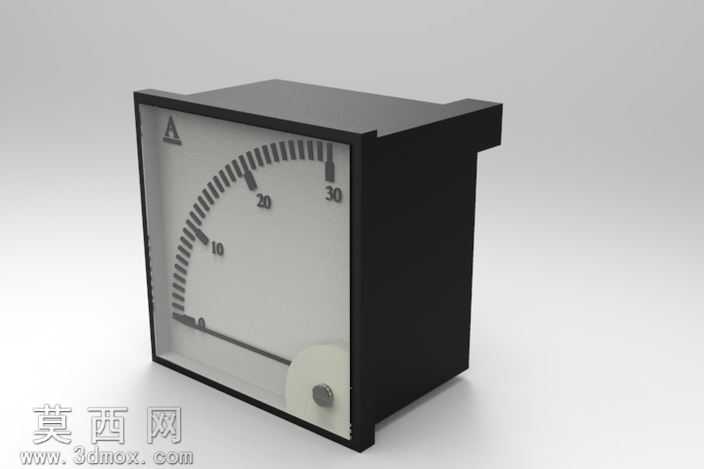

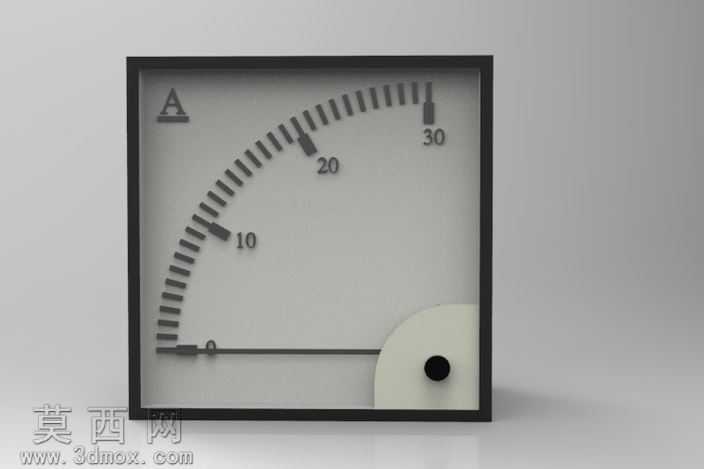

本作品为嵌入式安装的指针式直流电流表三维模型，建模过程严格遵循工业电工仪表的实际生产尺寸规范，首先通过草图绘制勾勒出仪表的方形外壳轮廓，采用拉伸凸台命令生成黑色绝缘外壳的主体结构，外壳边缘做了微小的倒角处理，还原真实仪表的注塑工艺细节，避免尖锐棱角带来的违和感。表盘部分单独建模，首先绘制圆形表盘基底，通过贴图与草图阵列结合的方式制作刻度标识，0-30A的刻度线按照真实电流表的线性刻度规律排布，长刻度对应整十安培数值，短刻度对应细分安培单位，刻度旁的数字标识采用清晰的无衬线字体，还原工业仪表的易读性设计。指针部分采用薄壁拉伸制作细长金属指针结构，指针根部的转轴位置做了轴孔配合结构，还原指针可转动的机械逻辑，表盘右下角的调零旋钮单独建模，做了防滑纹理细节，还原真实仪表可手动校准指针零位的结构设计。模型材质分配贴合实物属性，外壳采用哑光黑色工程塑料材质，调整粗糙度参数模拟注塑外壳的磨砂质感，表盘基底采用乳白色哑光塑料材质，刻度与标识采用深灰色印刷质感，指针采用亮面金属铝材质，添加轻微反光效果模拟金属指针的光泽感，调零旋钮采用浅灰色半哑光塑料材质，区分不同部件的材质差异。渲染阶段采用柔和的工作室三点布光，主光源从斜上方打亮表盘区域，避免表盘出现反光遮挡刻度，辅助光源补亮外壳侧面暗部，环境光添加微弱的反光效果，让黑色外壳不会显得过于沉闷，最终渲染效果清晰展现仪表的整体结构与细节特征，可用于电工实训场景搭建、电气柜装配模拟、工业教学演示等场景使用，模型结构完整，各部件比例协调，还原了指针式电流表的典型外观与结构特征。
