DIY电控相机滑轨平移载台结构

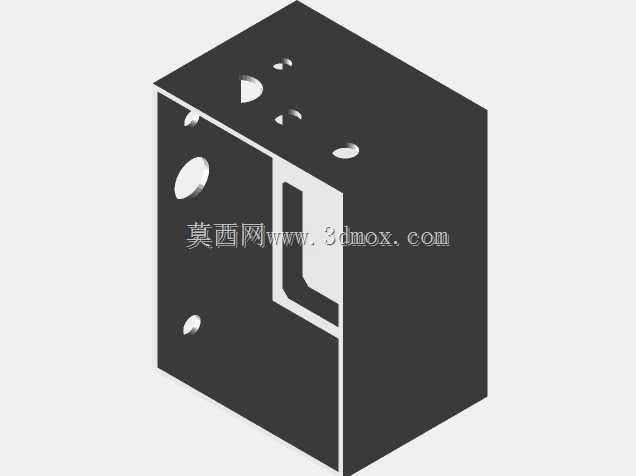

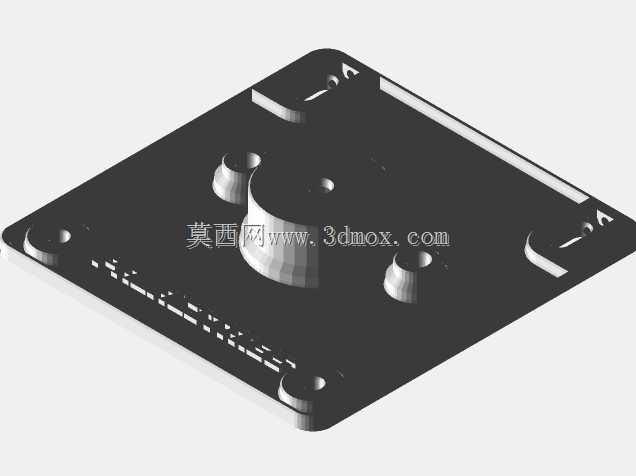

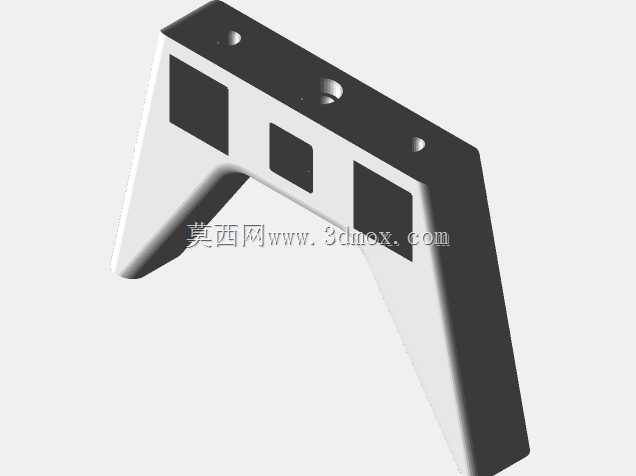

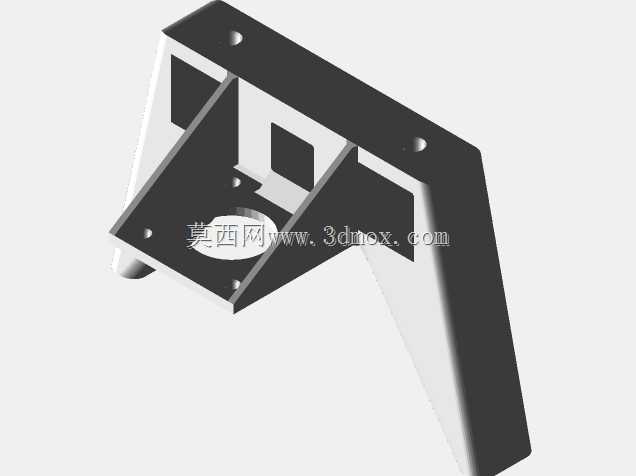

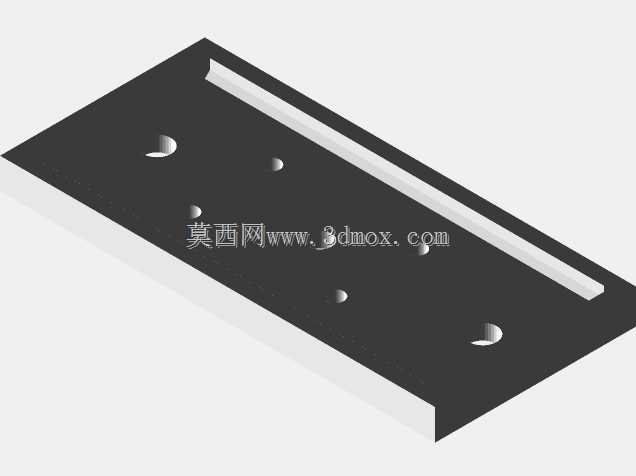

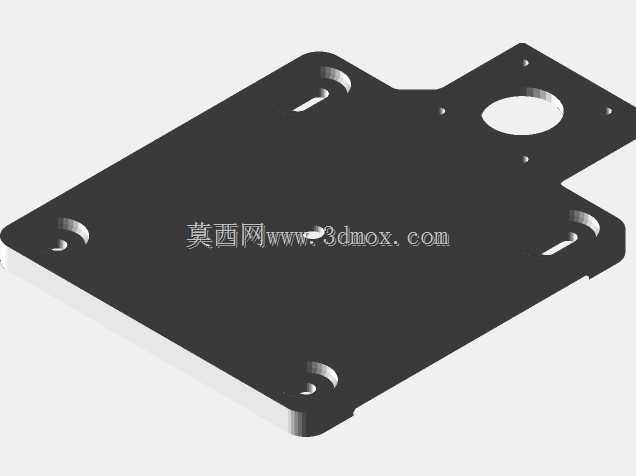

这款电控平移载台主要面向独立影像创作、小型工作室静物拍摄、延时摄影采集等场景，解决手动推移镜头时画面抖动、速率不均的痛点，可搭载微单、运动相机等轻量化影像设备完成平滑的水平位移拍摄，也可拓展搭载小型补光灯、拾音麦等配套外设，满足多机位同步移动的拍摄需求。整体结构采用2020系列欧标铝型材作为主体承载框架，这类型材槽口通用、配件获取门槛低，使用者可根据实际拍摄场景的行程需求灵活裁切型材长度，无需开模定制专属框架，大幅降低自制改装的物料成本与加工难度。传动端采用螺纹轴搭配线性轴承的组合方案，螺纹轴的导程经过匹配选型，既保证低速推移时的画面平顺无卡顿，也能兼顾长距离位移时的传动效率，避免步进电机丢步导致的画面跳帧；线性轴承直接卡入铝型材预置槽位，无需额外加工安装基准面，装配时仅需锁紧端面固定座即可完成传动组件的定位，装配公差可通过型材槽内的预置螺母进行微调，保证轴系与导轨的平行度误差控制在拍摄允许范围内。驱动单元选用NEMA14规格步进电机，这类电机体积小巧、扭矩输出适配轻量化载台的负载需求，不会因电机自重过大导致滑轨整体重心偏移，电机安装座直接与铝型材端面锁附，输出轴通过柔性联轴器与螺纹轴连接，可抵消少量装配同轴度误差，避免传动过程中出现卡滞异响。载台滑块部分采用分体式锁紧结构，可兼容市面主流快装板规格，搭载设备时可快速调整机位水平角度，滑块与螺纹轴的传动螺母采用嵌入式安装，后期维护更换无需拆解整个滑轨框架。电控部分预留了开源控制板的安装位，支持接入常用的开源控制方案，可通过程序设定推移速度、行程区间、往返循环模式，适配延时摄影、定点扫景、慢动作平移等不同拍摄逻辑，接线端预留了外置电源与触发接口，可配合快门线实现位移与拍摄的同步触发。整体结构的安装边界充分考虑桌面架设、脚架搭载两种使用场景，底部预留了通用脚架接孔，也可通过角码配件将滑轨固定在桌面或定制支架上，铝型材框架的侧面槽位可拓展安装限位开关，实现行程两端的自动停转与反向触发，避免滑块超出行程出现撞机损坏设备的情况。
