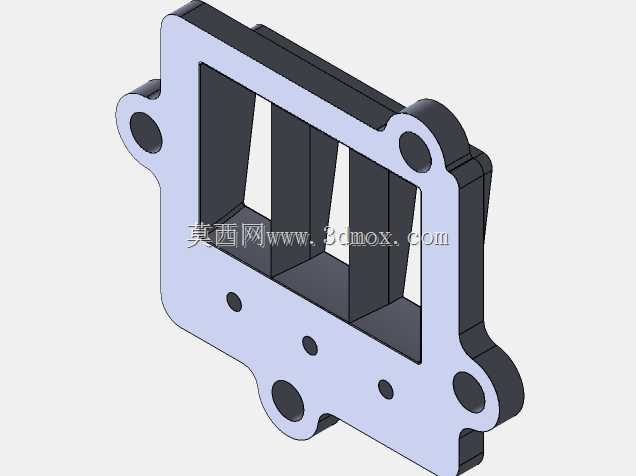

雅马哈F1ZR动力系统配套簧片阀结构

这款簧片阀主要适配小排量高转摩托动力单元的进气通路，是二冲程动力系统里负责进气单向导通的核心部件，安装在化油器与曲轴箱之间的进气道接口位置，直接决定不同转速区间的进气响应效率。从结构设计来看，主体采用框架式承载结构，周向分布的多个安装孔对应曲轴箱进气侧的固定点位，安装时需配合对应厚度的密封垫片保证接合面气密性，避免进气负压泄漏影响动力输出。中间的分隔筋将阀片安装区域划分为三个独立的导通腔，每个腔室对应独立的簧片启闭单元，这种分腔设计能避免高转速下阀片共振，同时降低单块阀片的启闭行程，减少阀片疲劳断裂的风险。周向的凸耳结构做了加厚处理，对应安装螺栓的压紧区域，避免长期受振动影响出现固定位开裂，边角位置全部做了圆角过渡，减少应力集中点。实际使用过程中，当活塞上行曲轴箱内形成负压时，簧片在压差作用下向内开启，让可燃混合气进入曲轴箱；当活塞下行曲轴箱内压力升高时，簧片自动压紧在阀座密封面上，阻断混合气反向倒流回化油器，保证曲轴箱内的扫气压力满足工况要求。设计时需要重点匹配不同转速下的阀片开启角度，三个独立腔室的通流面积总和要对应动力单元的排量需求，既要保证低转速下的进气流速，避免混合气过稀导致怠速不稳，也要兼顾高转速下的进气通量，不会因为通流面积不足限制动力输出。安装边界上，主体的外轮廓尺寸完全匹配对应机型的进气接口安装位，周向安装孔的位置度公差控制在0.1mm以内，保证安装时能完全贴合接合面，不会出现错位压坏密封垫的问题。框架的厚度方向尺寸需要避让周边的车体覆盖件安装空间，不会和周边的线束、油管产生干涉。阀片的限位结构集成在框架内侧，能限制阀片的最大开启行程，避免高转速下阀片开度过大产生塑性变形，延长阀片的使用寿命。这类簧片阀的密封面平面度要求较高，加工时需要保证密封面的平面度公差在0.05mm以内，否则会出现怠速时漏气、混合气浓度不稳定的问题。
