DIY摄影摄像用电动平移滑轨结构

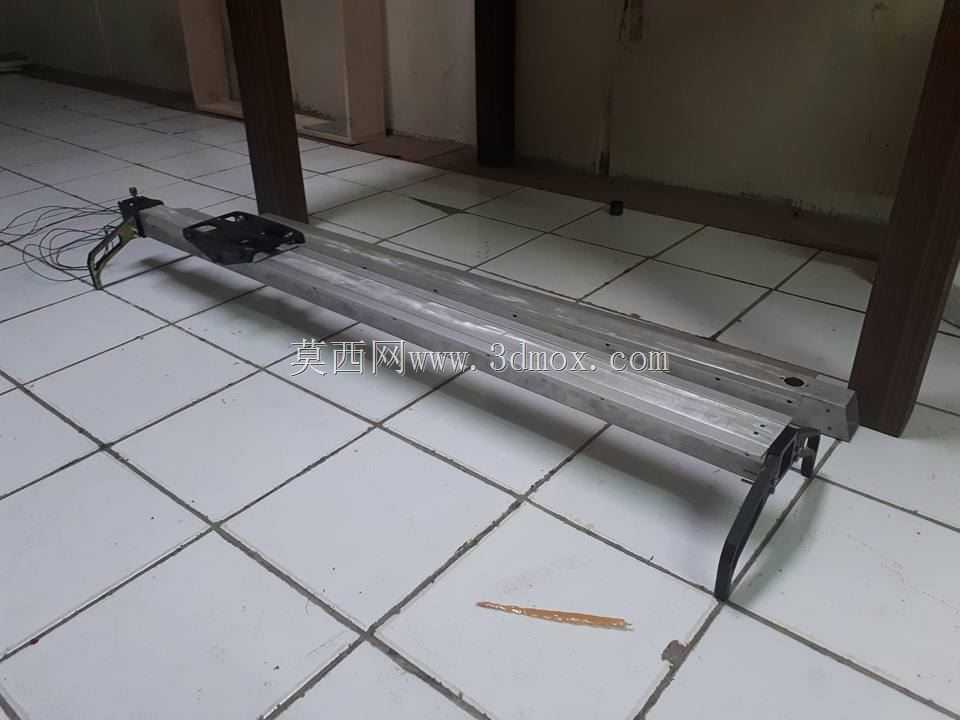

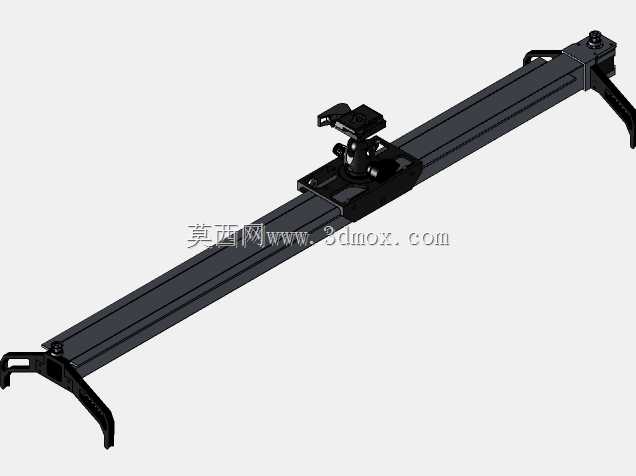

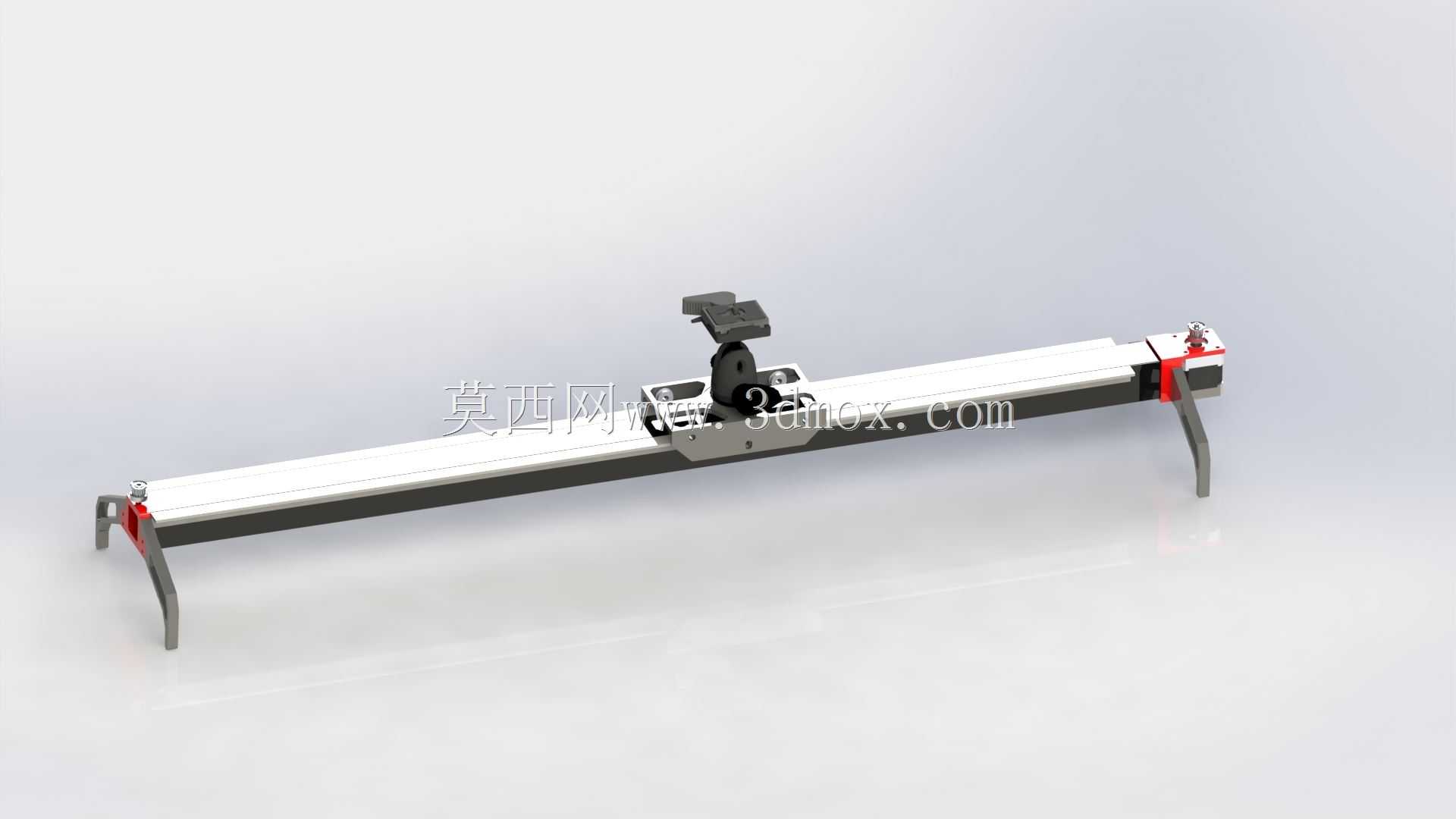

　　这款电动平移滑轨结构，主要面向延时摄影、微距拍摄、短视频运镜等场景的轻量化使用需求，可搭载相机、小型摄像设备完成匀速平滑的直线位移动作，替代手动推拉产生的画面抖动、速率不均问题，也可拓展用于小型工件的视觉检测工位平移、教学演示类直线运动实验平台搭建。从结构设计逻辑来看，整套滑轨采用分体式支撑布局，两端设置带倾角的支撑脚，可直接放置在平面台面上使用，无需额外搭配重型三脚架支撑，降低了小场景使用的搭建门槛；滑轨主体采用铝型材作为线性运动的基准载体，保证长行程下的直线度，同时控制整体自重，方便外出携带转场。滑台部分集成了驱动安装位与快装负载座，快装结构兼容常规三脚架快装板规格，可直接固定市面主流的相机、运动相机设备，无需额外加工转接件；

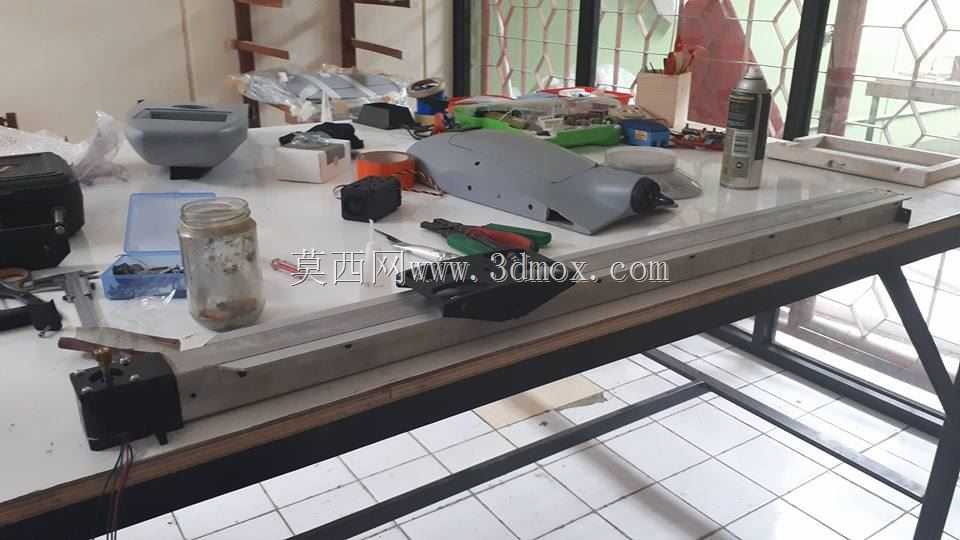

　　驱动端预留了步进电机的安装接口，传动结构可适配同步带传动方案，通过控制步进电机的脉冲输出即可调整滑台的移动速度、行程区间，满足不同拍摄速率的需求，比如拍摄星空延时可设置极低的进给速度，拍摄产品展示视频可调整为匀速中速平移。设计时充分考虑了自制加工的可行性，除了标准轴承、紧固件、铝型材、步进电机这些可直接采购的标准件外，其余异形结构件均采用ABS材质3D打印成型，不需要开模或者复杂的机加工工序，普通桌面级FDM3D打印机即可完成所有定制零件的制作，轴承选用通用标准件，可在常规五金渠道直接采购替换，降低了整套结构的制作门槛与维护成本。安装边界方面，整套滑轨的有效行程可根据选用的铝型材长度灵活调整，常规配置下整体长度适配桌面拍摄场景，

　　支撑脚的外扩角度经过校核，搭载常规微单相机时不会出现侧翻问题，滑台与导轨之间通过预压的轴承轮组配合，消除运动间隙，保证移动过程中无卡顿、无横向窜动，避免画面出现抖动偏移；两端设置了机械限位结构，防止滑台超程脱出，同时预留了限位开关的安装位，可拓展接入电控系统实现自动往返、定点启停等功能。在实际使用中，这套结构既可以满足个人创作者的DIY制作需求，也可作为小型自动化平移工位的参考结构，替换负载座后即可搭载检测探头、点胶阀等小型工业执行元件，完成短行程的直线进给动作，结构的拓展性较强，所有连接部位均采用标准紧固件，拆解后可快速更换不同长度的导轨，适配不同的行程使用需求。
