亚克力框架桌面级DIY熔融沉积成型设备

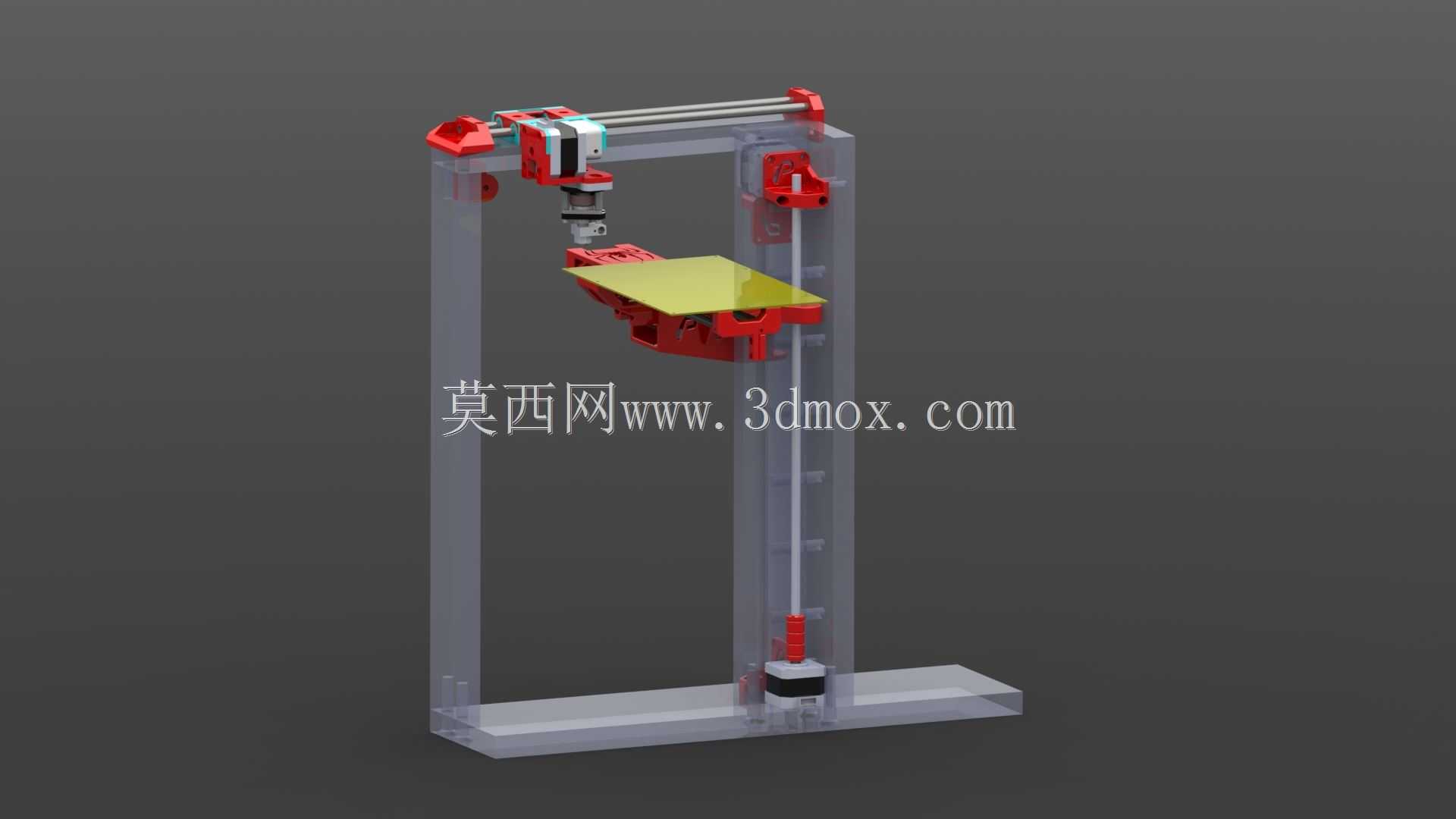

这款桌面级成型设备采用透明亚克力板材作为主体承载框架，区别于常见的铝型材拼装结构，亚克力板材切割成型的立柱与底座通过红色结构件完成锁紧固定，整体框架的安装边界控制在桌面设备常规占用范围内，不需要额外预留过大的操作空间，适合个人工作室、创客空间、学校创新实验室这类场地面积有限的场景摆放使用。设备采用单喷头熔融沉积成型方案，X轴运动组件通过两根平行光轴作为导向支撑，打印头组件集成了进料、加热、挤出功能模块，可适配常规直径1.75mm的PLA、ABS等通用3D打印耗材，能够完成结构验证样件、创意手作、教学演示模型的制作输出。Z轴传动采用单丝杆搭配单侧光轴导向的布局，打印平台通过红色支撑件与Z轴滑块连接，平台表面预留了耗材粘附层的安装位置，可根据使用需求搭配美纹纸、PEI板等不同粘附介质，降低打印过程中翘边移位的故障概率。设计阶段充分考虑DIY场景的装配便利性，所有框架连接点位都采用标准化紧固件锁紧，不需要复杂的专用工装即可完成整机组装，亚克力框架的透明属性也方便使用者在调试、维护过程中直接观察内部传动部件的运行状态，及时发现皮带松动、丝杆卡顿这类常见问题。设备的运动走线沿框架内侧布置，避免运动过程中出现线缆拖拽干涉的情况，打印头的运动行程覆盖常规桌面级设备的成型尺寸范围，能够满足绝大多数个人用户的样件制作需求，既可以作为机械结构教学的实操组装教具，也能作为小型创意工作室的快速成型工具，完成从数字模型到实体样件的转化输出。框架底部预留了电控组件的安装空间，可将主控板、电源模块集中布置在底座区域，进一步压缩整机的占用空间，外露的红色结构件同时起到了运动行程限位的作用，避免运动组件超程运行造成硬件损坏。
