NACA翼型剖面遥控航模机身结构设计

　　这款固定翼航模的机身结构设计，核心围绕低速遥控飞行的实际使用需求展开，在结构减重与飞行强度之间做了针对性平衡。从实际应用场景来看，这类翼型配置的航模多用于户外休闲飞行、初级航模训练以及航空模型爱好者的自制改装场景，适配10-15米/秒的常规飞行风速，对起降场地的平整度要求不高，普通草坪、硬化平地均可完成起降操作。

　　设计阶段优先考虑了机身的受力传递路径，机翼与机身的连接区域做了局部加厚处理，飞行过程中机翼产生的升力可以通过连接段的加强结构均匀分散到整个机身框架，避免大机动飞行时出现连接位断裂的问题。尾翼部分采用单垂尾加水平安定面的常规布局，垂尾与平尾的安装角经过匹配调校，能保证飞行过程中的纵向与航向稳定性，新手操控时也能保持较好的飞行姿态，不容易进入失速尾旋状态。

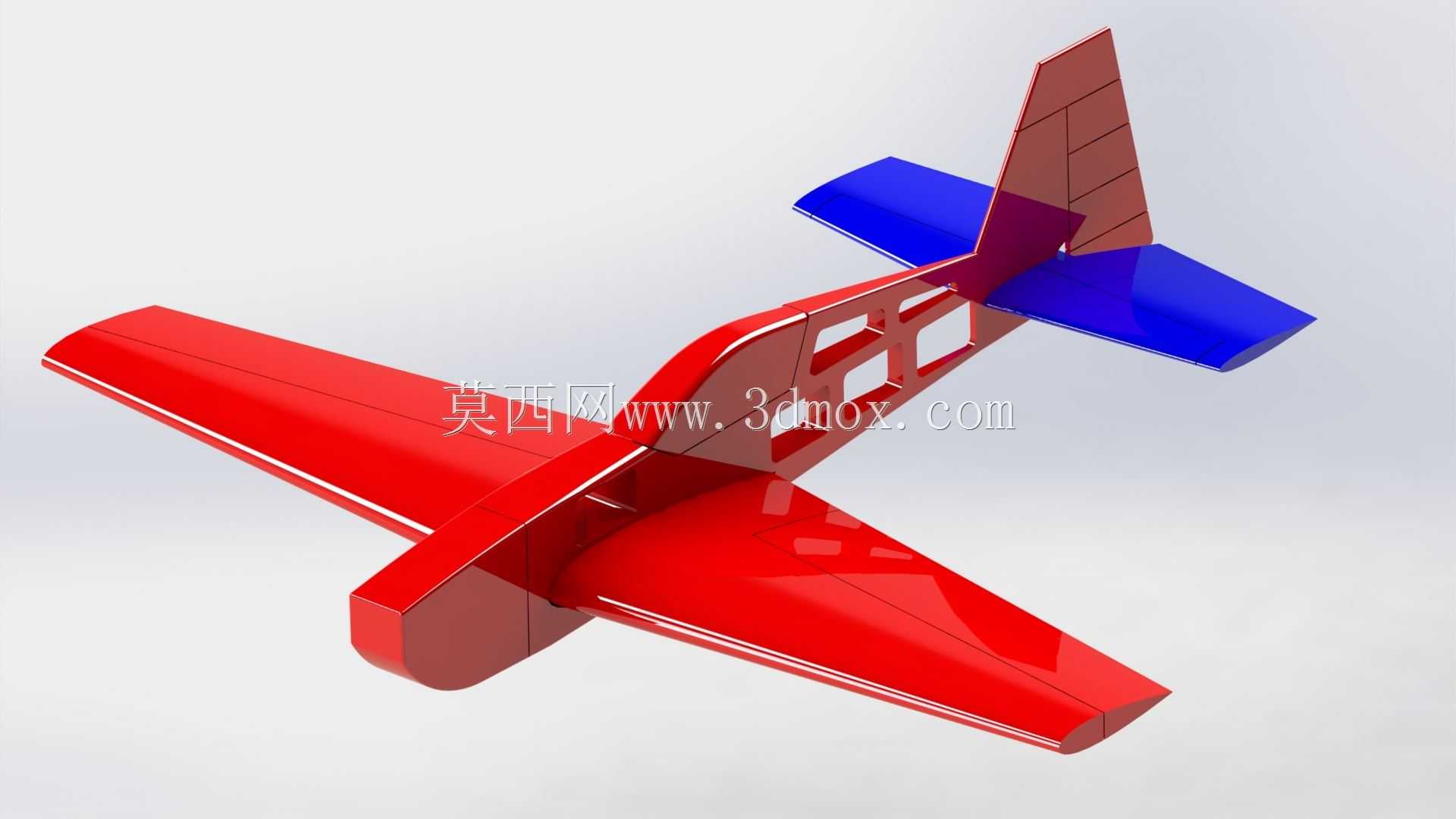

　　翼型选择上，主翼采用NACA0018对称翼型，翼展1500mm的尺寸搭配该翼型，低速飞行时能提供足够的升力系数，同时对称翼型的阻力特性在正飞与倒飞状态下保持一致，适合做基础的特技动作练习；平尾采用NACA0011翼型，翼展630mm，舵面偏转的响应速度更快，操控时的舵效反馈更直接，不会出现操控滞后的问题。机身厚度设定为80mm，这个尺寸既给内部的舵机、电池、接收机等电子设备预留了充足的安装空间，又不会因为机身过宽增加过多的飞行阻力，机身侧面的镂空结构是在完成受力仿真验证后设计的，在不降低整体结构强度的前提下，能有效降低整机自重，提升飞行时的推重比。

　　从安装边界来看，机翼与机身的对接位设计了定位卡槽，组装时不需要额外做对位调整，直接卡入后即可完成粘接或者螺丝固定，尾翼的安装位也预留了标准的舵机连杆走线槽，组装过程中不需要对结构做二次切割修改，能大幅降低爱好者的组装难度。机身头部的电机安装位适配常规的外转子无刷电机，安装孔位符合通用航模电机的安装标准，不需要额外制作转接座，电池舱的尺寸可以容纳常规的3S-4S航模锂电池，舱盖采用快拆设计，更换电池时不需要拆解整机结构。

　　实际飞行测试的适配性上，这款结构的重心范围设计比较宽泛，重心在机翼前缘30%-40%弦长区间内都能保持稳定的飞行状态，对新手的配重调整容错率更高。机身结构采用轻质板材加工即可完成制作，切割加工的路径没有复杂的曲面，普通的激光切割设备就可以完成零件加工，加工成本较低，适合爱好者自制或者小批量生产。机身各个部件的连接位都设计了粘接余量，组装时的胶水粘接面积足够，日常飞行的震动不会导致连接位开胶，日常维护只需要检查舵面连接与电机固定螺丝的松紧即可，维护成本很低。

　　针对飞行中可能出现的降落碰撞问题，机身头部与机翼前缘的结构做了耐冲击优化，轻微的碰撞不会导致主体结构断裂，损坏后也只需要更换对应的局部零件，不需要整体报废机身。整个结构的气动外形经过简化处理，没有多余的凸起结构，飞行过程中的寄生阻力更小，同等动力配置下能获得更长的续航时间，做平飞、转弯、升降等基础动作时的姿态保持能力优秀，也可以作为航模教学的入门结构案例，帮助初学者理解固定翼飞机的受力结构与气动布局逻辑。
