升降式浸涂作业工装结构设计

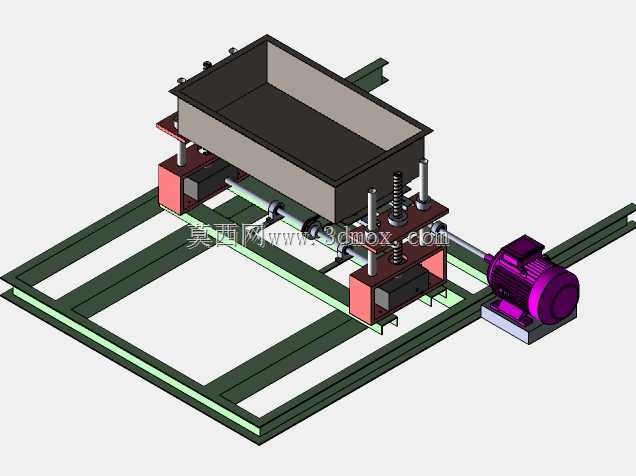

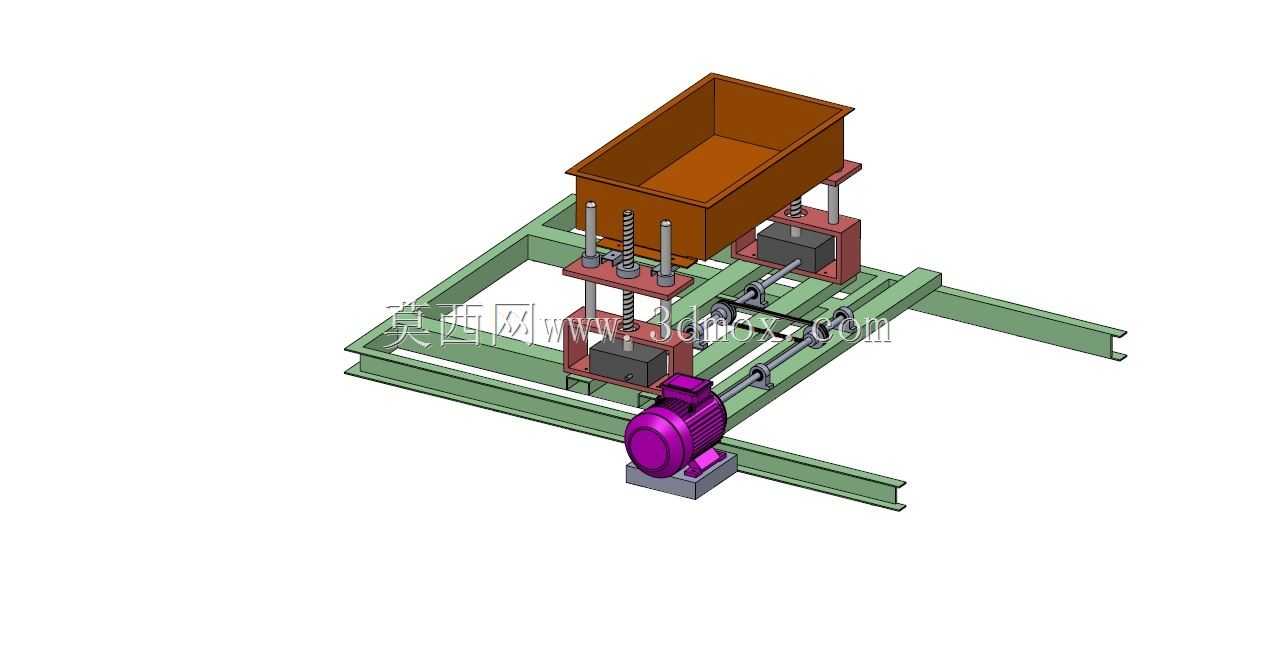

这套浸涂作业工装主要面向中小批量五金件、小型结构件的表面浸涂处理场景，常见于五金加工、汽配小件加工的表面处理工段，用来替代传统人工手持浸涂的作业方式，降低作业人员接触涂覆介质的概率，同时保证浸涂深度、浸涂时长的一致性，减少人工操作带来的涂层厚度不均、工件漏涂等问题。整套设备的核心功能是承载待浸涂工件完成精准的升降浸入、静置沥液、复位取件的全流程动作，驱动端采用电机配合传动丝杠的结构，将旋转运动转化为料槽的垂直升降动作，两侧对称布置的丝杠副可以保证料槽升降过程的水平度，避免单侧倾斜导致涂覆液溢出、工件浸涂深度不一致的问题。机架部分采用标准型材拼接成型，底部预留了充足的安装固定孔位，可直接通过膨胀螺栓固定在车间硬化地面上，也可搭配减震垫安装在二楼作业平台，机架两侧延伸的导轨结构既可以作为料槽升降的导向限位，也可作为后续加装工件挂架、沥液托盘的安装基准，不需要额外对机架进行二次打孔焊接。设计过程中优先考虑了涂覆作业的实际工况，料槽采用敞口式箱型结构，槽体边缘做了外翻卷边处理，既可以提升槽体整体刚性，也能避免槽壁残留的涂覆液顺着槽体外壁流到传动机构上，传动组件全部布置在料槽下方的机架层，与浸涂作业区做了物理分隔，减少涂覆液滴落、挥发对传动丝杠、轴承部件的腐蚀，延长部件维护周期。设备的垂直升降行程覆盖了常规小型工件的浸涂深度需求，料槽的容积设计匹配单次浸涂的工件装载量，避免槽内涂覆液过多导致升降过程中晃动溢出，机架整体的宽度、深度尺寸适配常规车间的作业通道宽度，安装时不需要对现有工位布局做大幅调整，可直接嵌入现有表面处理流水线的对应工位，也可作为独立工位单独使用。整套结构的传动路径做了简化设计，电机输出端通过联轴器连接传动杆，同步驱动两侧丝杠，保证两侧升降动作的同步性，没有多余的冗余传动部件，日常维护时只需要定期对丝杠、导向面加注润滑脂，检查传动连接件的紧固状态即可，不需要复杂的调校作业。料槽与升降托架之间采用可拆卸的连接结构，可根据不同涂覆工艺的需求更换不同容积、不同材质的料槽，适配水性涂料、油性涂料等不同介质的浸涂作业，托架上设置的定位块可以快速完成料槽的安装定位，更换料槽时不需要反复调整水平度，缩短换型调试的时间。
