矿山水泥生产用卧式球磨机研磨设备

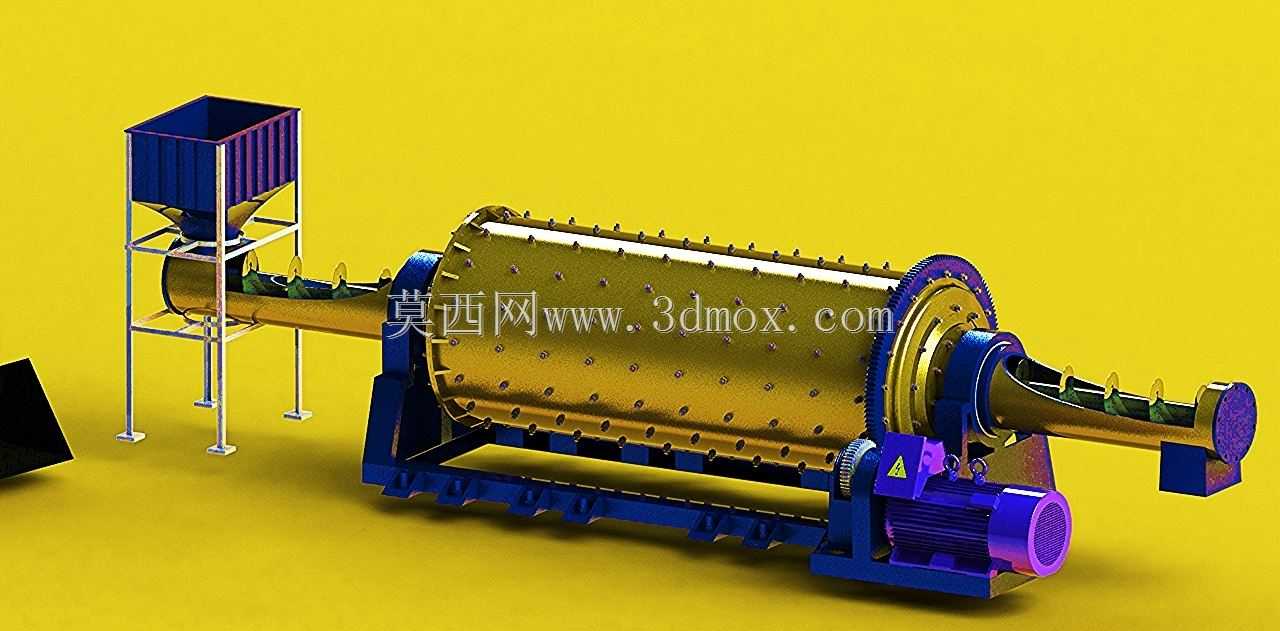

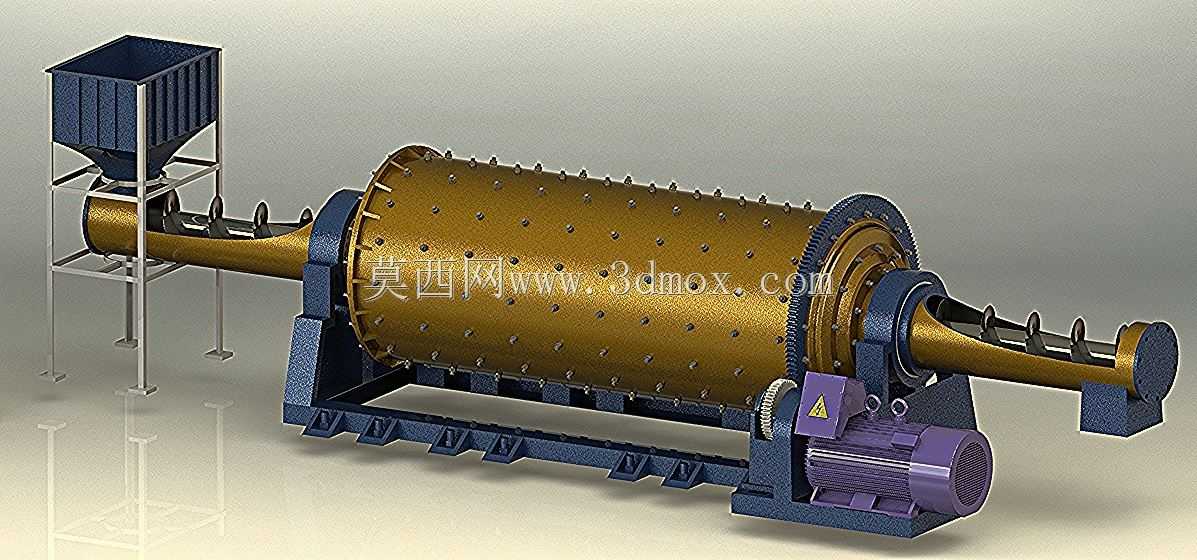

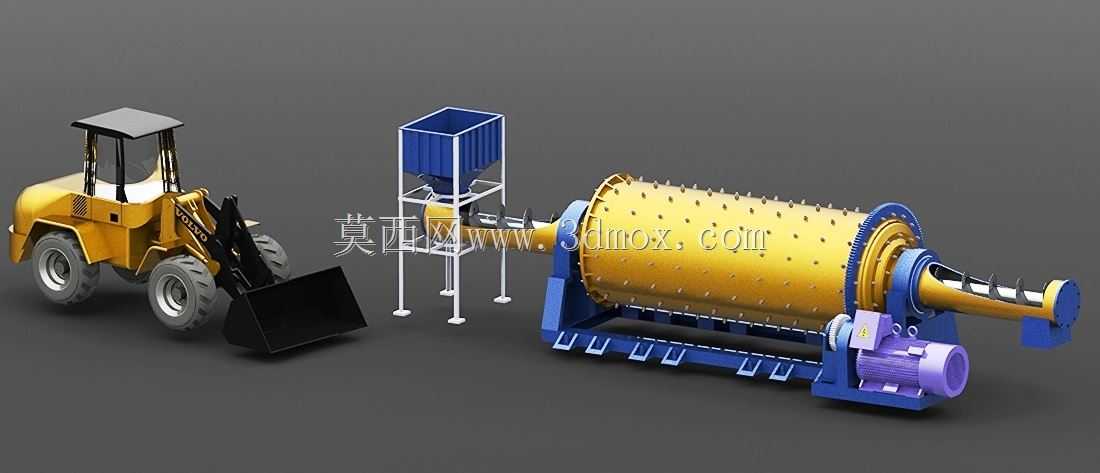

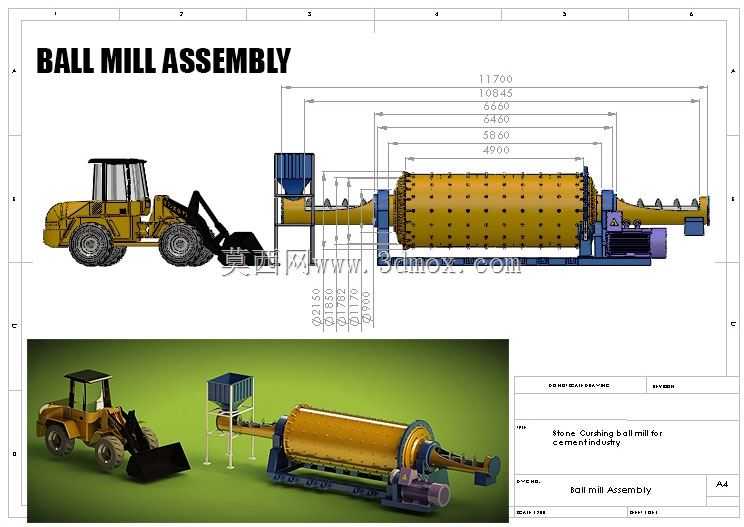

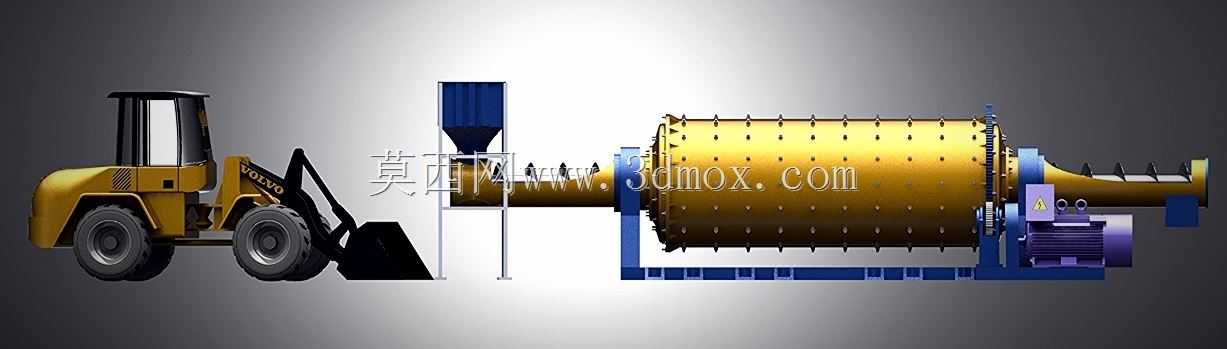

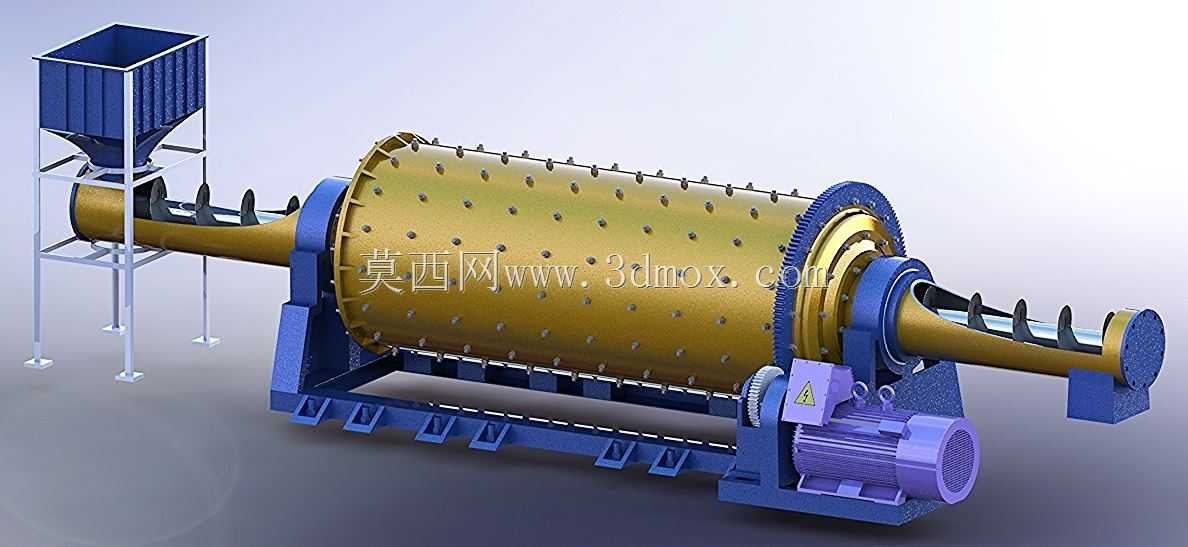

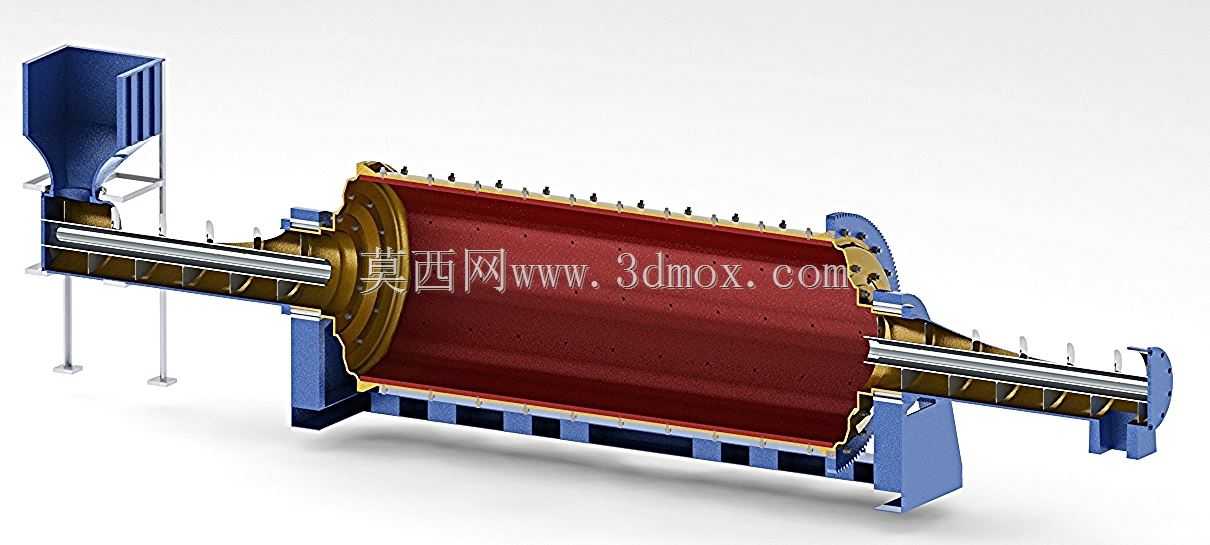

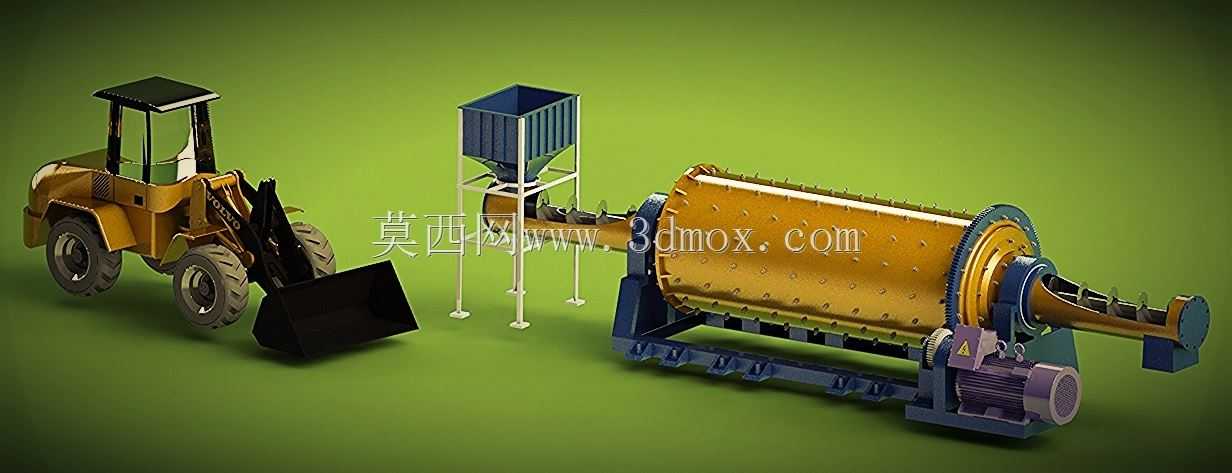

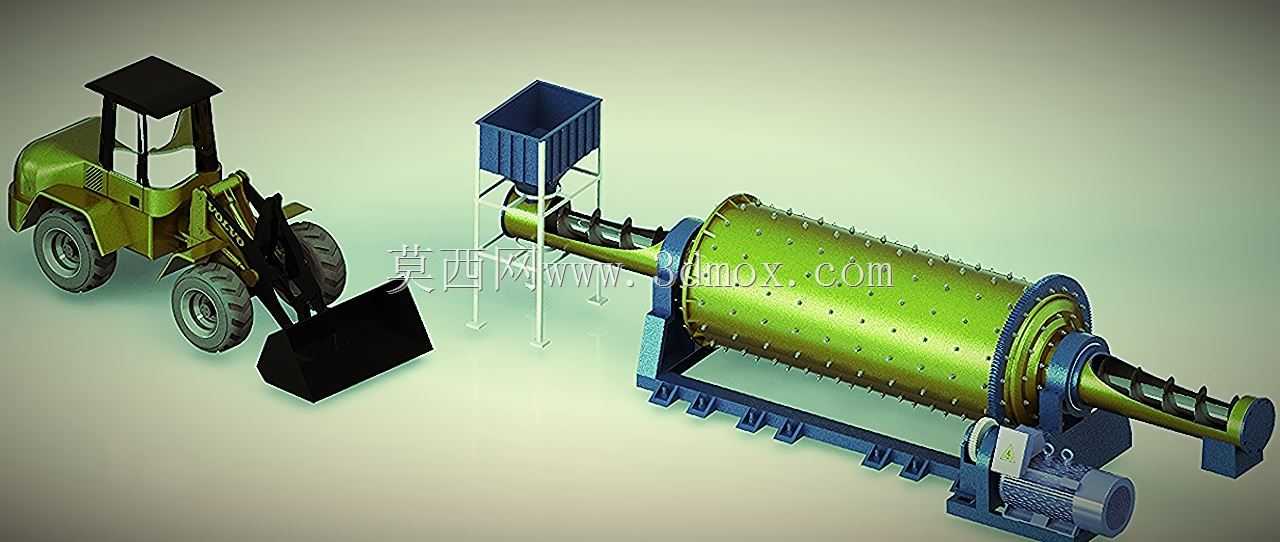

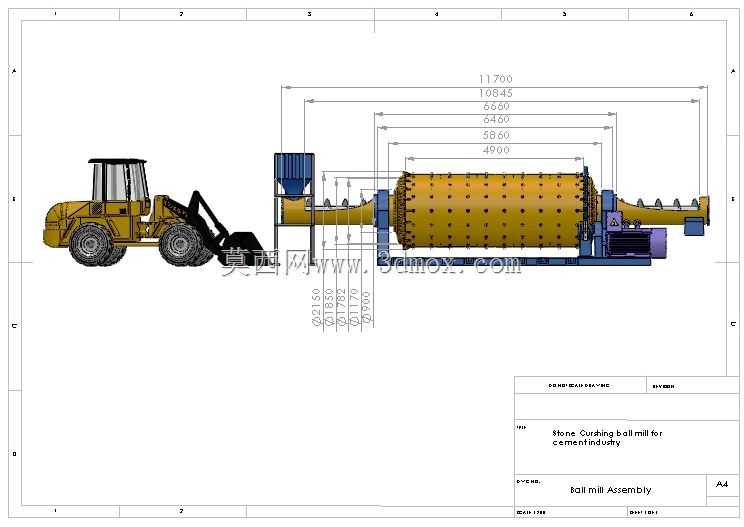

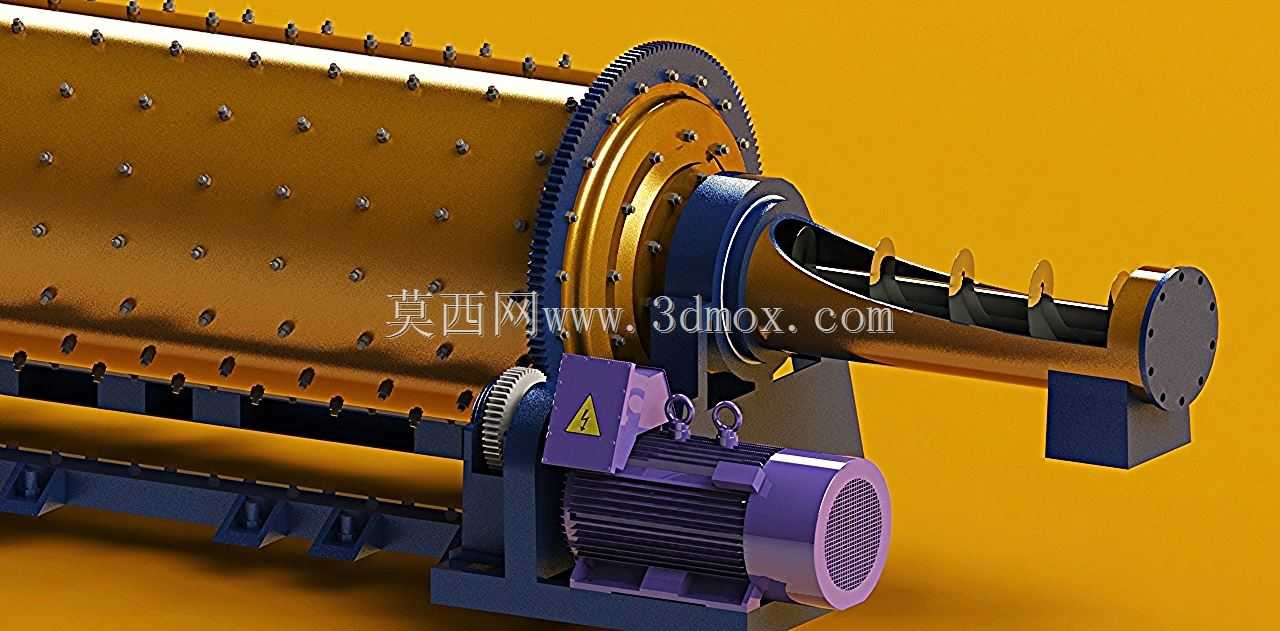

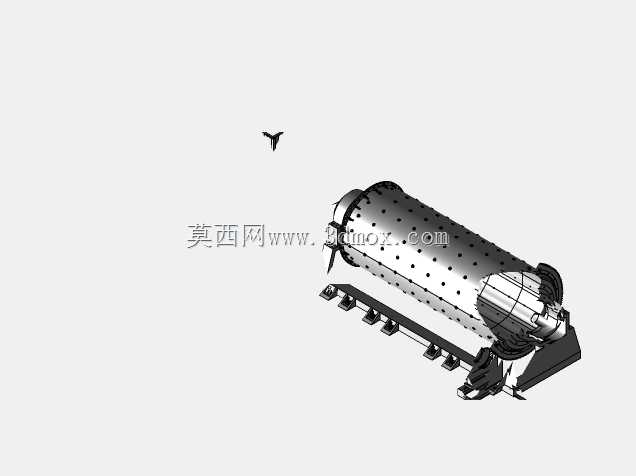

这套球磨机三维结构完整还原了矿山、水泥生产场景中连续粉磨作业的核心设备形态，配套前端上料装载设备的布局，完全贴合现场原料转运、给料的实际作业流程，可直接用于产线布局仿真、结构校核、教学演示等场景。从实际应用来看，这类设备主要承担金属矿、非金属矿、水泥熟料等硬质物料的研磨与混合工序，作业时待处理物料从进料端送入水平放置的回转筒体内部，筒体内装填的陶瓷球、小粒径岩石、不锈钢研磨球会随筒体低速回转被提升至一定高度后抛落，通过冲击、研磨的双重作用将块状物料逐步粉碎至要求的粉状粒度，可连续进料出料，适配大规模连续化生产的炼油、建材、选矿产线需求。设计层面，整套结构采用两端中空轴支撑的卧式回转布局，进料端设置导料溜槽与进料螺旋，可引导装载机转运的原料顺畅进入筒体内部，避免给料堵料；筒体表面均匀布置的螺栓孔用于固定内部耐磨衬板，可根据研磨物料的硬度、磨蚀性更换不同材质的衬板，延长筒体主体的使用寿命；出料端配置筛分式出料结构，可阻隔未达到粒度要求的研磨介质与大颗粒物料，仅让符合细度要求的粉料排出进入下一道工序；传动端采用低速大扭矩驱动结构，匹配筒体回转的低转速大载荷工况，保证设备长期重载运行的稳定性。从安装边界来看，整套设备含进料、出料、驱动单元的总长度约11.7米，筒体主体直径约5.6米，安装时需预留前端装载机上料的作业空间，以及后端出料输送设备的对接空间，设备基础需根据筒体满载研磨介质与物料的总重量做承重设计，两端中空轴的同轴度需控制在安装公差范围内，避免运行时出现轴瓦偏磨、振动超标的问题。建模过程中完整还原了各部件的装配关系，包括筒体法兰的连接螺栓、衬板的固定结构、进出料端的密封结构、驱动单元的减速机构与电机安装位，可直接用于生成工程图纸、开展有限元载荷分析、模拟设备运行的动态干涉情况，对于刚接触粉磨设备设计的从业者来说，也可通过这套结构清晰理解卧式球磨机的工作逻辑与各部件的功能作用，避免设计时出现结构缺失、安装空间不足的问题。
