洗衣机用2安培感应电机结构设计

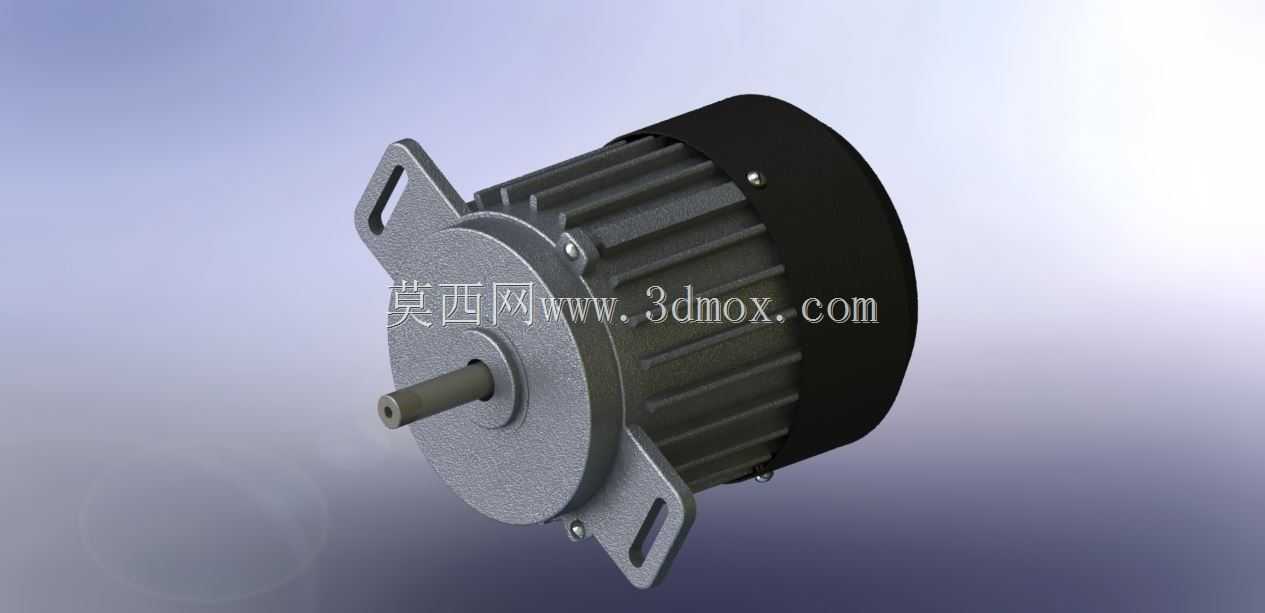

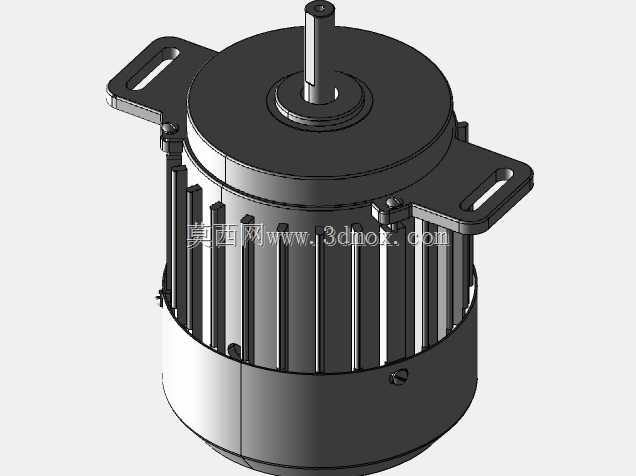

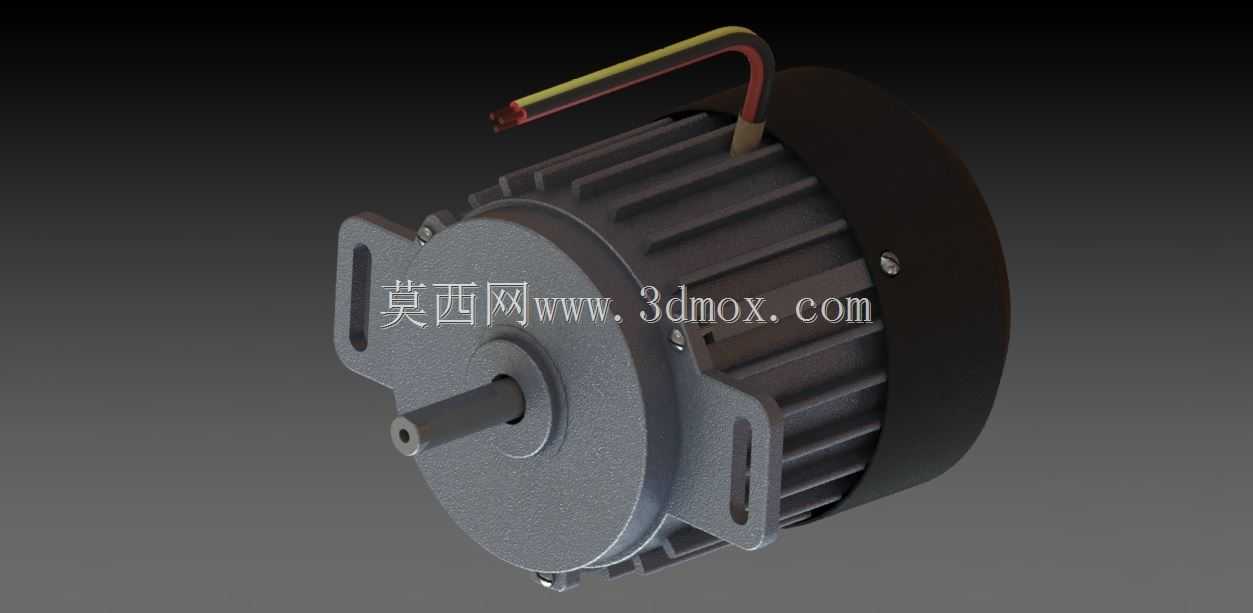

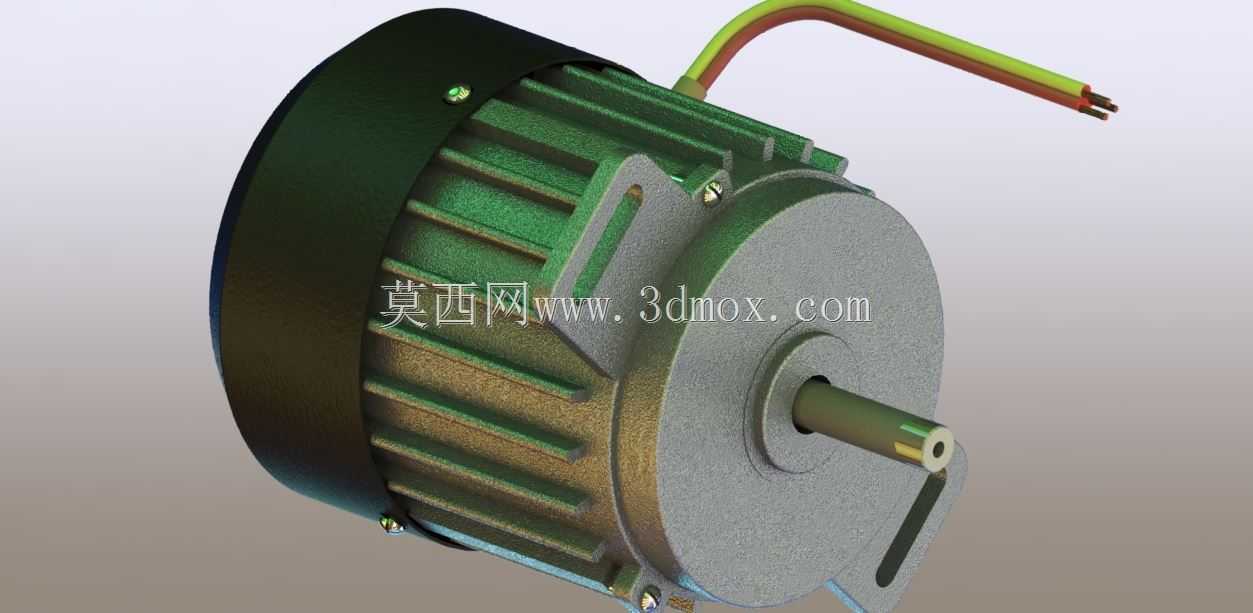

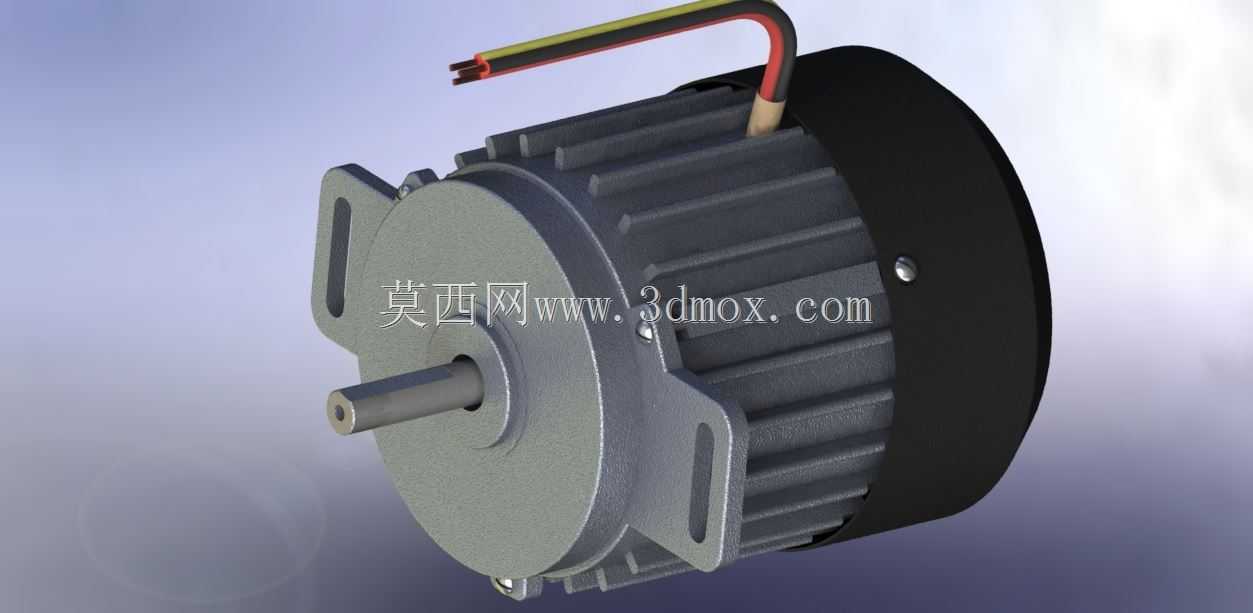

这款感应电机主要面向家用波轮洗衣机的动力输出场景设计，作为洗涤环节的核心动力源，需要在潮湿、存在洗涤液蒸汽的工况下长期稳定运行，同时要兼顾运行噪音、启动扭矩与运转平稳性的多重要求。从结构设计来看，机壳外侧采用轴向分布的散热筋结构，并非随意排布的凸起，筋条的高度、间距都经过散热效率核算，电机持续运转时绕组产生的热量可以通过筋条增大的散热面积快速散出，避免长期高温导致绝缘层老化，适配洗衣机单次最长数十分钟的连续洗涤工况。机壳端盖采用螺栓紧固的密封结构，配合端盖与壳体结合面的密封槽设计，能够阻挡洗涤过程中飞溅的水滴、洗衣液泡沫侵入电机内部，防护等级满足家用洗衣设备的使用要求。输出轴采用阶梯轴设计，轴端预留的扁位与安装孔用于连接洗衣机的波轮传动机构，装配时无需额外加工键槽即可传递额定扭矩，降低整机装配的工序复杂度。安装支脚与机壳采用一体化压铸成型结构，支脚上的安装孔位公差控制在合理范围内，能够直接匹配洗衣机内桶下方的标准安装位，安装时不需要额外制作转接支架，支脚的受力角度经过校核，电机满载启动时不会出现支脚变形、位置偏移的问题。绕组引出线采用黄绿双色的绝缘护套线，线长预留了足够的装配余量，接线端的剥线长度做了统一规范，生产装配时可以直接对接洗衣机的控制电路，不需要二次剪线处理。设计过程中重点控制了定转子之间的气隙均匀度，气隙偏差控制在极小范围内，既可以保证电机的运转效率，降低空载电流，也能减少运转过程中的电磁噪音，避免洗衣机工作时产生影响使用体验的异常声响。转子部分采用铸铝结构，端环与导条一次铸造成型，动平衡等级满足家用电机的要求，高速运转时不会出现明显的振动传递到洗衣机外桶。整体外形尺寸控制紧凑，在满足2安培额定电流下输出功率要求的前提下，尽可能缩小电机的径向与轴向尺寸，给洗衣机内桶、排水管路等其他部件留出足够的布置空间，不会因为电机体积过大挤占洗衣机内部的有效容积。
