3200吨大型液压注塑成型设备结构

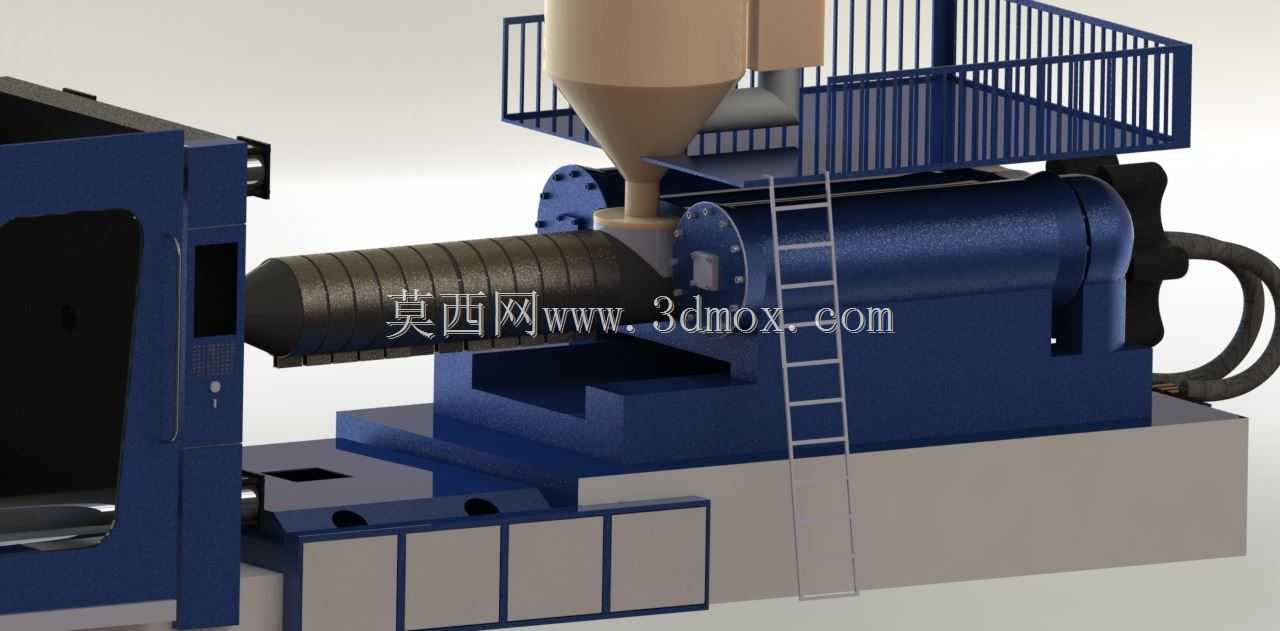

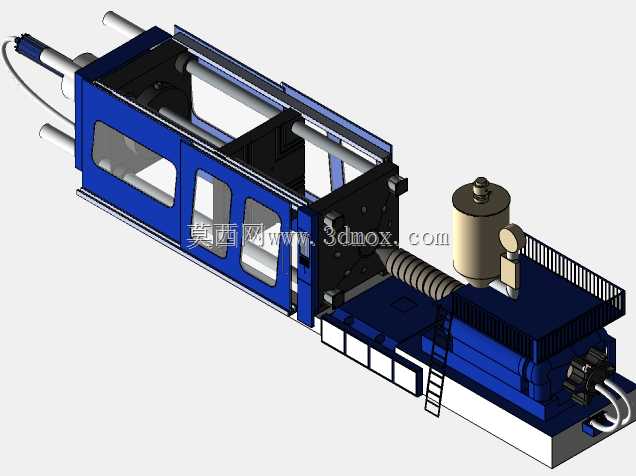

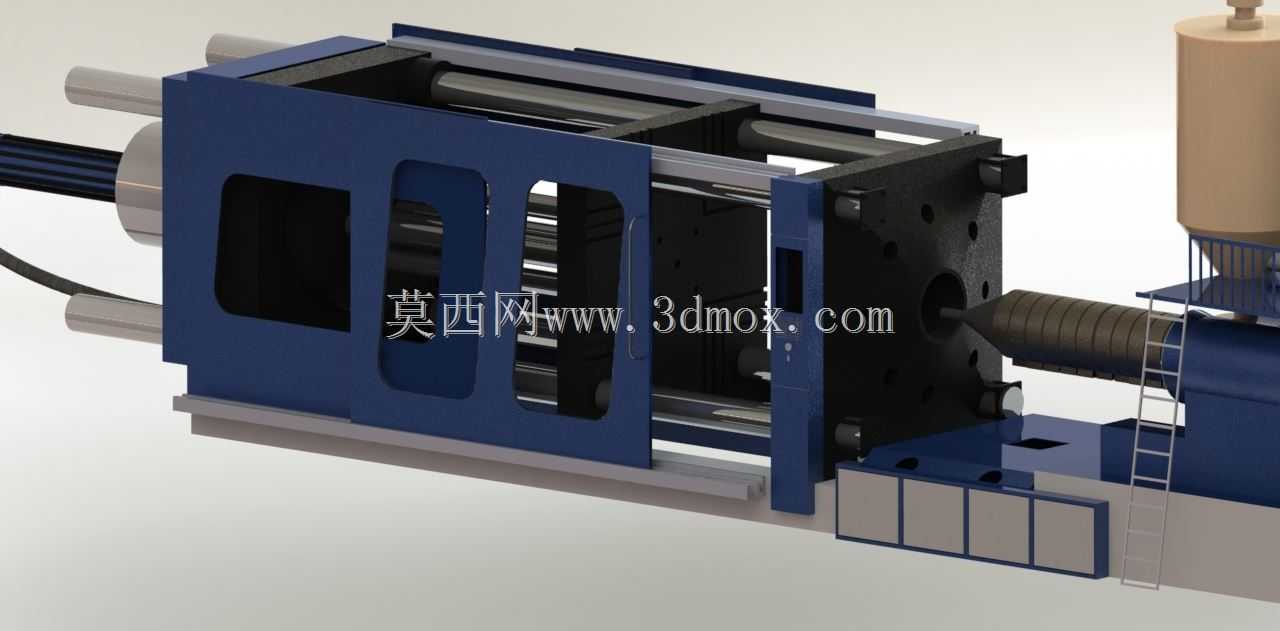

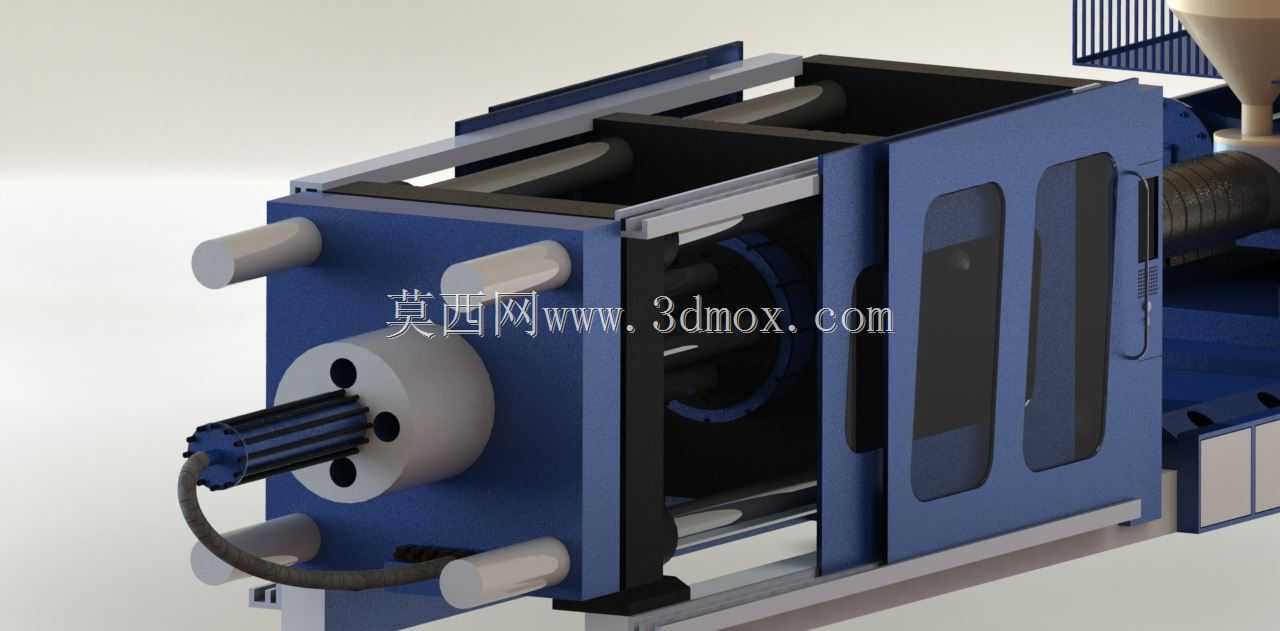

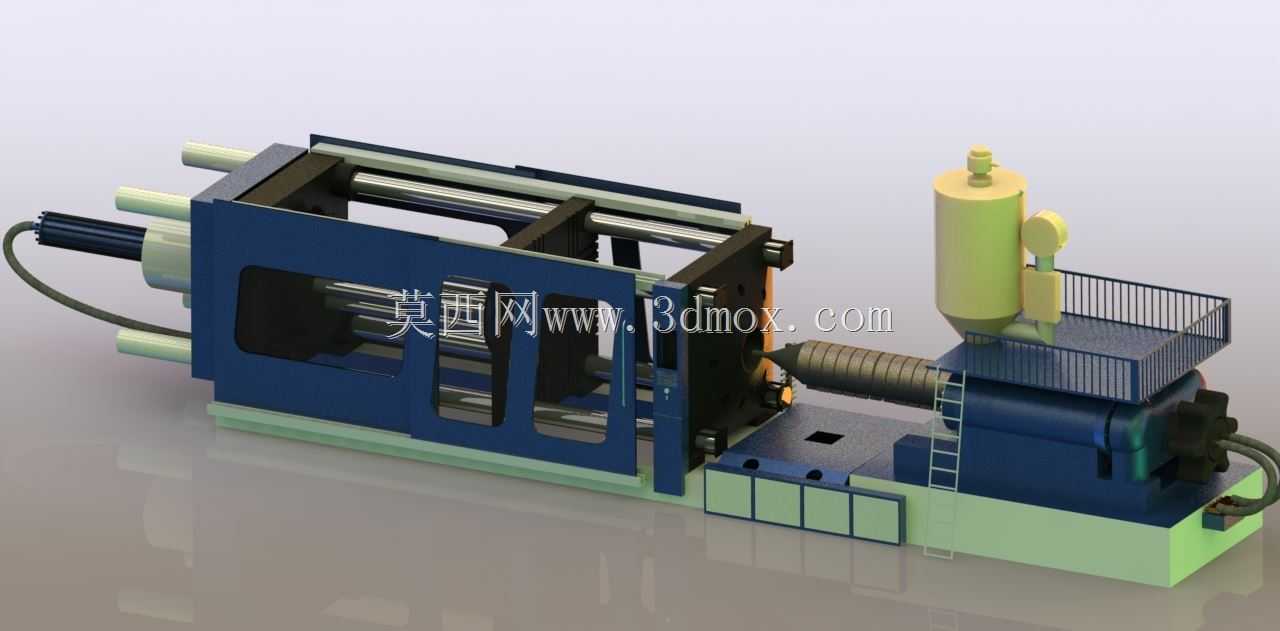

这套大型液压注塑设备的三维结构，面向大吨位塑料制品成型场景设计，可覆盖汽车大型外覆盖件、物流托盘、大型工业储料桶等大尺寸注塑制品的生产需求，适配改性PP、ABS、PC等多种常用热塑性塑料的塑化注射工况。从结构布局来看，设备采用卧式合模单元侧置、注射单元沿设备中轴线水平对接的排布方式，合模机构采用多缸直压锁模结构，四根哥林柱沿合模区域四角均匀分布，可在3200吨锁模力输出时保证模板受力均匀，避免胀模导致的制品飞边缺陷，合模行程的设计预留了足够的大尺寸模具安装空间，模板上的T型槽排布符合通用大型注塑模具的安装定位标准，可兼容不同规格的标准模架，减少模具适配改造成本。设备侧上方设置的干燥料斗集成了原料预干燥与定量送料功能，料斗旁的检修平台与爬梯结构，充分考虑了生产现场的设备维护需求，操作人员可通过爬梯抵达料斗位置完成原料清理、色母更换等日常操作，平台护栏高度符合工业设备安全防护规范，避免高空作业坠落风险。注射单元采用螺杆往复式塑化结构，料筒外部分段设置加热圈，可根据不同原料的熔融温度曲线分段控温，保证塑化过程中原料受热均匀，避免局部过热导致的原料降解，喷嘴与模具浇口套的对接位置设置了精准的定位结构，可减少注射过程中的溢料问题。设备底座采用整体焊接箱型结构，内部布置加强筋板，可承受合模、注射过程中的交变载荷，减少设备运行时的振动传递，底座下方预留了设备安装的地脚螺栓固定位，可根据生产车间的地面承重条件完成设备固定安装，设备侧面布置的液压管路与阀组采用分层排布方式，既方便液压系统的检修维护，也能避免管路与运动部件发生干涉。整机的安全防护门沿合模区域两侧设置，开合行程覆盖整个模腔区域，可在设备合模运行时隔离操作区域，避免人员误入造成安全事故，防护门上设置的观察窗采用耐冲击透明材料，可在设备运行时实时观察模腔内的制品成型状态。
