Amarok三夹轻量化机械夹持结构件

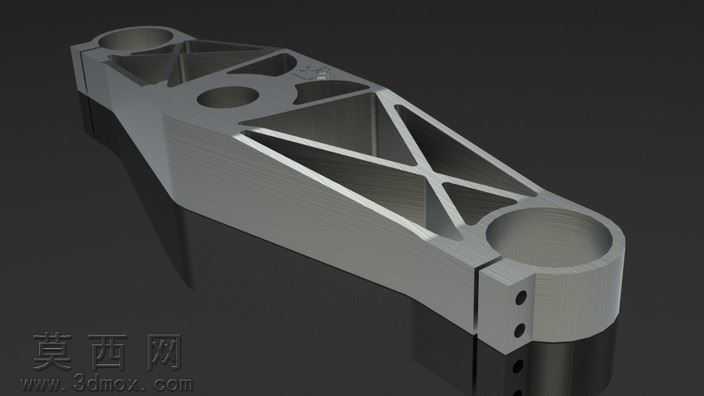

本作品为Amarok三夹机械夹持结构件，采用三维参数化建模方式完成全流程设计，建模阶段以实际装配使用需求为核心基准，先完成整体轮廓的草绘定位，精准标定两端安装孔位的中心距、孔径公差基准，再通过拉伸、切除、筋特征阵列等操作逐步构建主体结构。建模过程中严格遵循轻量化设计思路，在保证结构刚性的前提下，对非受力区域做了大面积的镂空挖槽处理，采用交叉三角形筋格的排布方式，既最大化削减了零件整体重量，最终成品重量控制在747克，又通过三角形稳定结构保障了夹持受力时的结构强度，避免受力形变影响装配精度。渲染阶段采用金属哑光铝合金材质，还原金属零件的磨砂质感，对零件边缘做了微小倒角的光影处理，突出机加工零件的工艺细节，背景采用深灰色哑光基底，通过三点布光的方式凸显零件的结构轮廓与筋格的立体层次，让镂空结构的光影过渡自然，清晰展现内部的支撑结构排布。结构设计上，零件两端分别设置不同规格的安装筒位，一端为大直径夹持端，开设两个定位锁紧孔用于与外接部件锁紧固定，另一端为双孔位安装端用于对接设备主体，中间连接段的筋格排布经过受力仿真验证，交叉筋条的走向完全匹配夹持作业时的应力传导路径，避免应力集中导致的结构断裂。设计思路上，该零件仅设置两个装配定位基准，省略了多余的安装结构，无需额外加工螺纹孔即可直接适配对应型号的设备，装配流程简洁高效，整体结构兼顾了轻量化、高强度与易装配的特性，适用于赛车、电动摩托等对零部件重量有严格要求的机械设备夹持场景，建模过程中所有特征均保留参数化编辑属性，可根据实际装配需求快速调整孔位尺寸、筋条厚度与整体长度，适配不同规格的夹持安装需求。
