机械传动连接用叉形接头结构设计

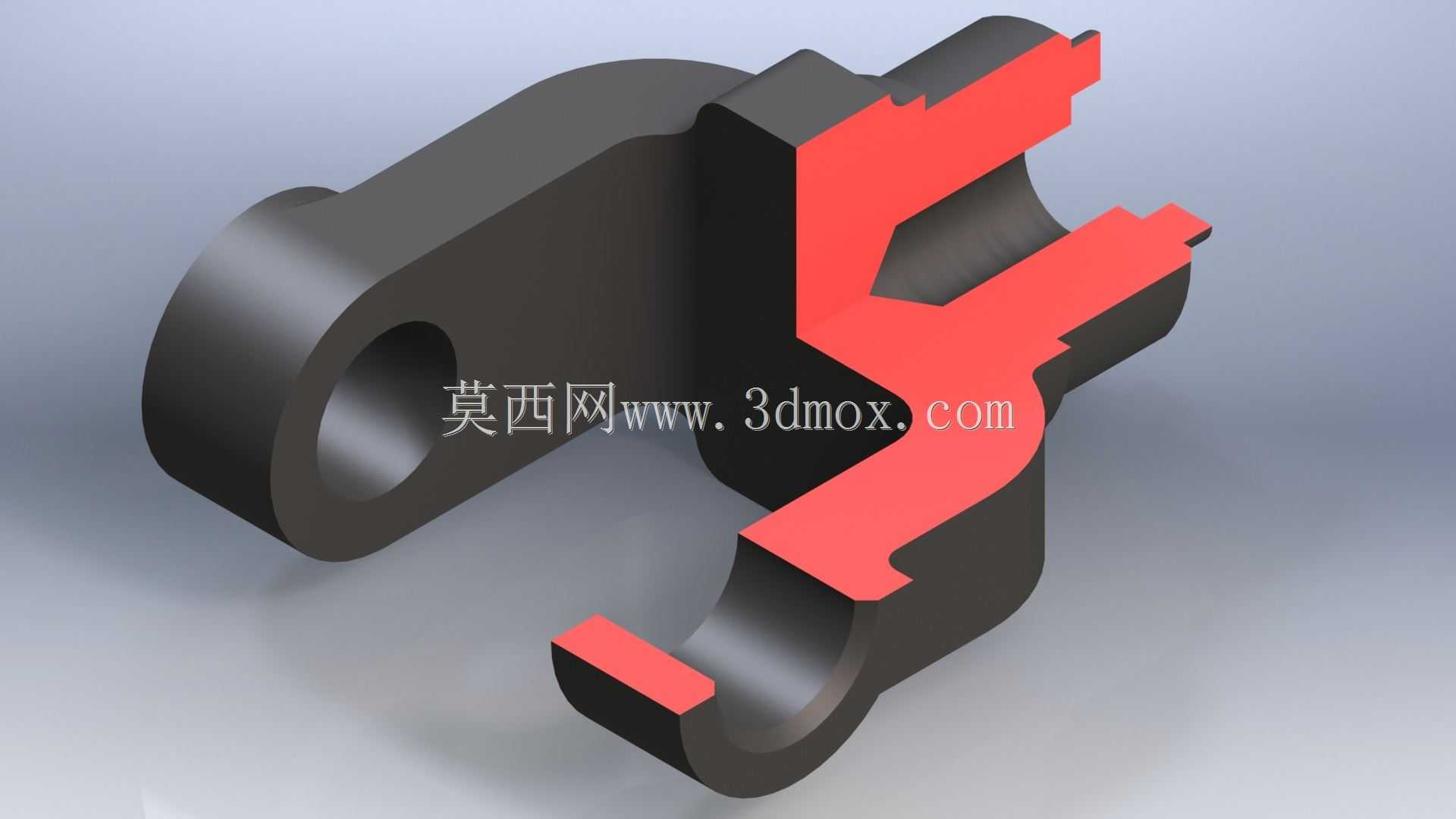

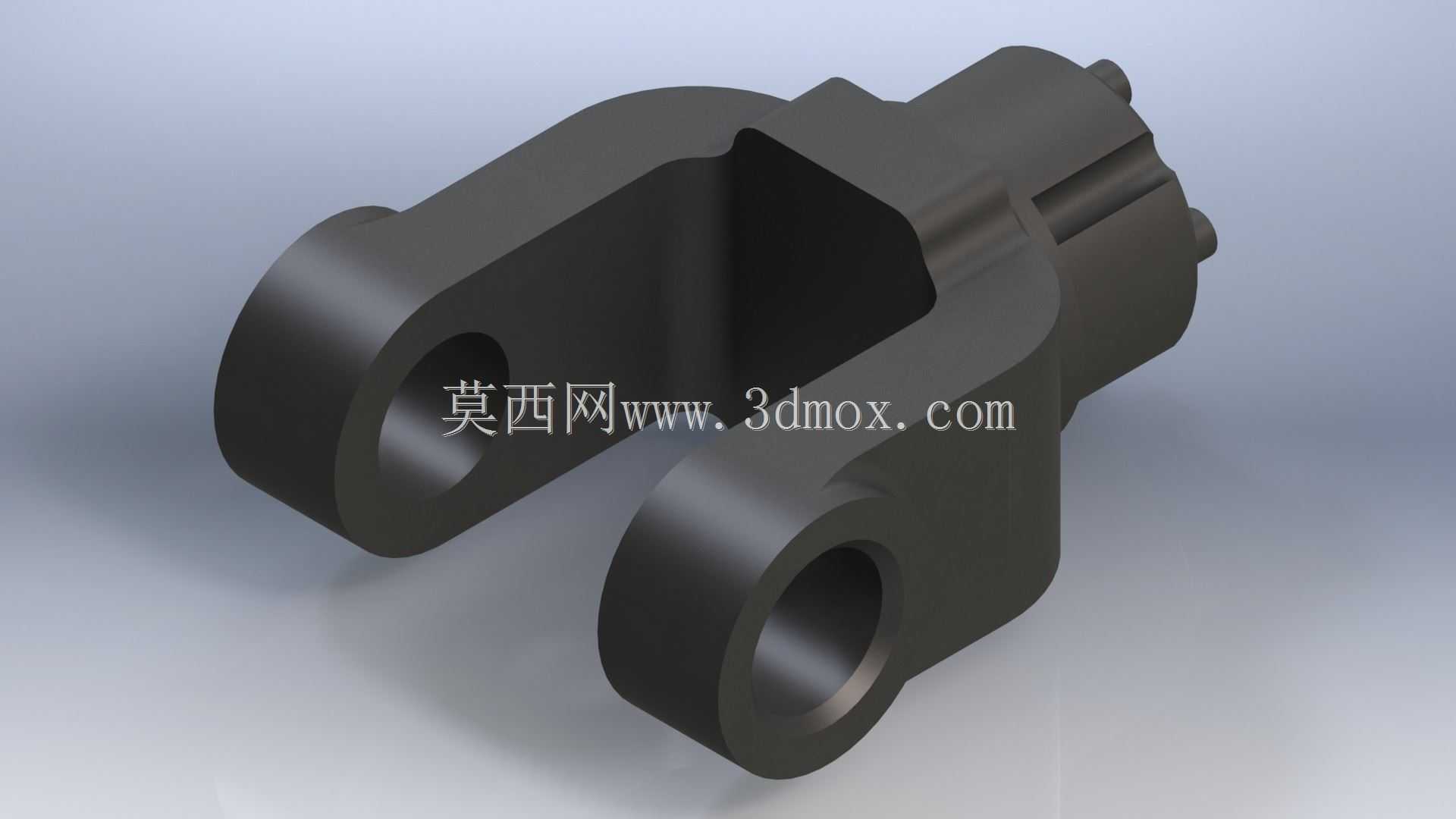

这类叉形接头是机械传动系统里十分常见的铰接连接件，主要用在需要实现往复摆动、角度补偿的传动链路中，常见于操纵机构、连杆传动组、液压油缸活塞杆端连接、工程机械执行端联动等场景，核心作用是通过销轴与配对的杆端接头形成可转动的铰接副，传递拉压载荷的同时，允许连接两端存在一定范围的角度偏转，补偿装配误差与工作过程中的位置偏移，避免传动链路出现卡滞、附加弯矩过大的问题。从结构设计来看，该零件采用一体成型的叉臂加连接柱结构，两个平行的叉臂上加工有同轴的销孔，销孔的同轴度公差直接影响铰接副的转动灵活性，若同轴度偏差过大，会导致销轴装配后出现别劲现象，加速销轴与孔壁的磨损，因此建模过程中两个销孔采用同一草图基准拉伸切除，保证孔位的位置精度。叉臂的截面做了圆弧过渡处理，没有尖锐的应力集中棱角，在承受交变拉压载荷时，能有效分散应力，避免叉臂根部出现疲劳断裂的问题，叉臂开口的宽度尺寸需要匹配配对连接件的端部厚度，预留合理的装配间隙，间隙过小会导致装配困难，转动时摩擦阻力过大，间隙过大则会出现传动空程，影响传动精度。零件后端的连接柱用于和传动杆、油缸杆等部件对接，可根据实际安装需求设计成外螺纹、内螺纹或者光孔压装的形式，连接柱与叉身的衔接位置做了加厚过渡，因为该位置是载荷传递的关键截面，工作时承受的弯矩最大，加厚处理能提升整体的结构强度，避免在大载荷冲击下出现断裂。建模时需要重点关注销孔的中心高、叉臂开口间距、连接柱的同轴度这几个关键安装尺寸，这些尺寸直接决定了零件能否顺利完成装配，销孔的内径尺寸需要和选定的销轴直径做公差匹配，通常采用间隙配合，保证铰接转动顺畅的同时，不会出现过大的径向窜动。零件的外形没有多余的冗余结构，在保证结构强度的前提下尽可能控制整体重量，适合在各类中低压传动的铰接场景中使用，设计时可根据实际传递的载荷大小，调整叉臂厚度、销孔直径以及连接柱的直径尺寸，匹配不同的载荷等级需求。
