便携式手动充气泵结构设计

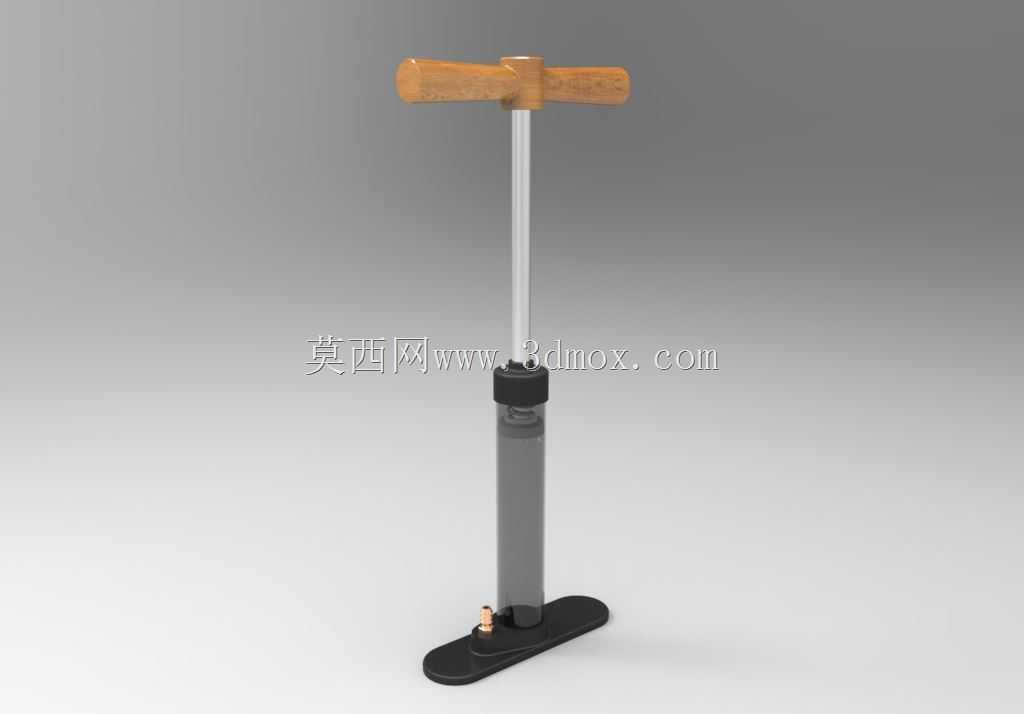

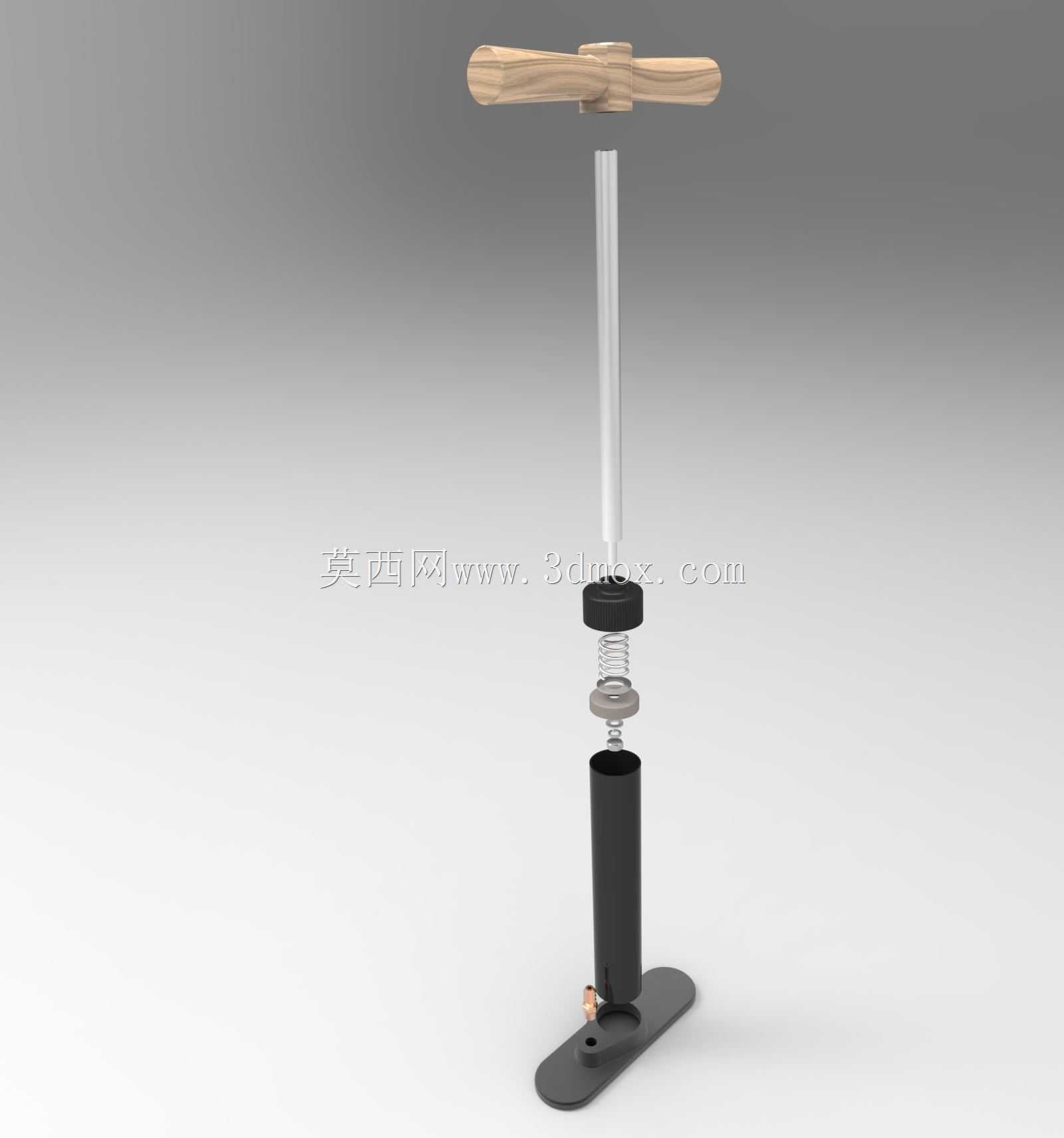

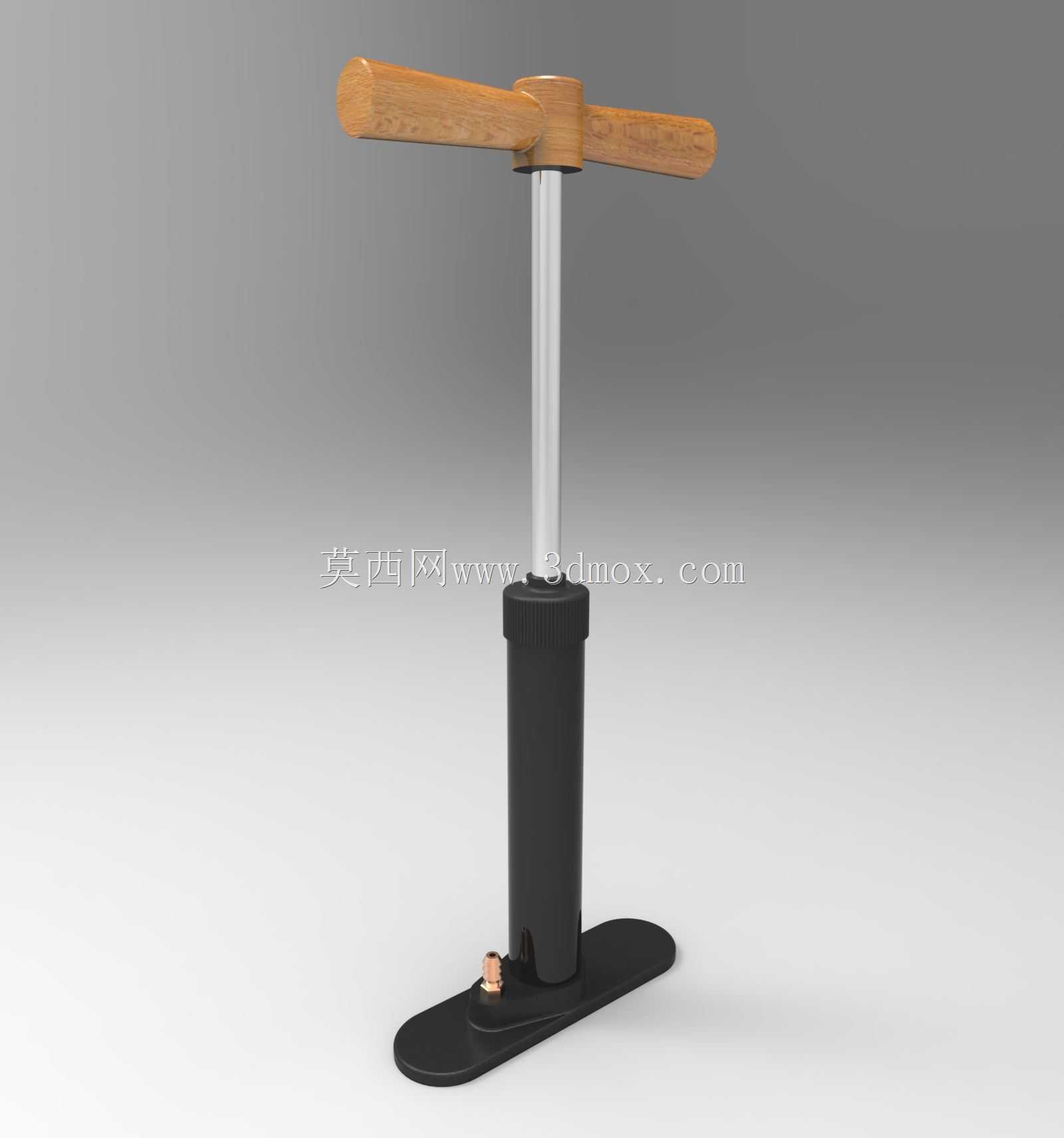

这款手动泵主要面向小型充气场景设计，常见于自行车轮胎充气、球类充气、小型充气玩具补压等日常民用场景，也可作为户外出行、应急维修场景下的便携气源工具，无需外接电源即可完成充气作业，适配无供电条件下的临时充气需求。从功能实现逻辑来看，该手动泵采用经典的活塞式压缩结构，通过T型手柄的上下往复运动带动活塞杆在泵筒内做直线运动，配合泵筒内部的单向阀结构实现进气与压缩排气的循环：当手柄向上提拉时，活塞上行，泵筒下部腔体形成负压，外界空气通过进气阀进入腔体；当手柄向下按压时，活塞下行，腔体内空气被压缩，压力升高后顶开排气阀，通过底部的出气接头连接气管输送到待充气物件内部。结构设计上充分考虑了便携使用的人机需求，T型木质手柄做了圆弧过渡处理，握持时受力均匀，长时间往复按压也不会出现硌手的问题，手柄与活塞杆的连接部位做了限位加固，避免反复施力后出现松动脱落的情况。泵筒主体采用薄壁金属筒体，在保证结构强度、承受内部压缩气压的前提下尽可能降低整体重量，筒体上部设置了密封压盖，内置密封填料，既可以对活塞杆的运动起到导向作用，也能避免压缩过程中出现漏气泄压的问题。底部采用扁平式支撑底座，使用时可以单脚踩住底座固定泵体，避免按压过程中泵体侧翻偏移，底座上集成的出气接头采用标准通用接口尺寸，可以适配市面上绝大多数常见的充气气管、气嘴转接件，无需额外定制连接件即可直接使用。从安装与使用边界来看，该手动泵整体为立式细长结构，占用收纳空间极小，日常可以放置在自行车储物包、家用工具箱、车载应急包内，使用时仅需要平整的小面积地面放置即可，不需要额外的安装固定工序，单人即可独立完成全部操作。设计过程中对活塞的行程做了合理匹配，既保证单次按压的排气量足够，减少充气所需的按压次数，也控制了手柄提拉按压的行程长度，适配不同身高人群的操作幅度，不会出现行程过长导致操作费力的问题。密封结构选用耐磨密封件，能够承受长期往复运动的磨损，保证长期使用后的密封性能，避免出现压力不足、打气效率下降的问题。出气端可以根据使用需求搭配不同规格的气嘴转接件，覆盖美式气嘴、法式气嘴、球类气针等多种常见接口，满足不同物件的充气需求，整体结构没有复杂的传动部件，故障率极低，日常仅需要简单清理活塞杆表面的灰尘即可完成维护，不需要复杂的保养工序。
