多孔镂空立方结构体库布设计

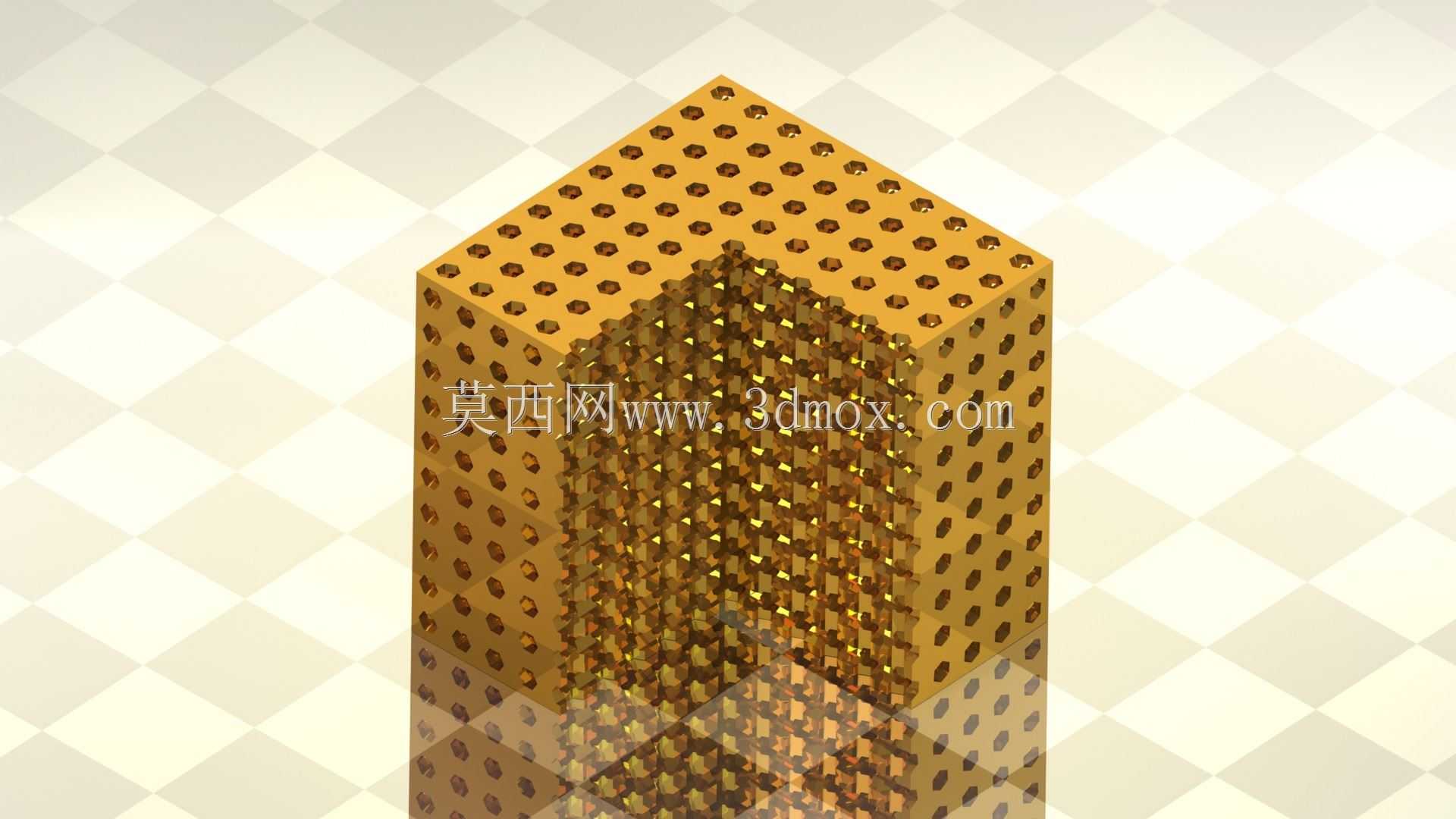

这类多孔镂空立方结构在工程领域常作为缓冲吸能构件、流体整流载体或是催化反应的填充基体使用，在航空航天的轻量化夹层、化工塔的规整填料、缓冲防护装置的吸能芯层中都能见到类似构造的身影。从结构设计逻辑来看，整体采用正六面体作为基础外形，外表面均匀排布等径通孔，内部采用渐变式的镂空点阵构造，从外到内孔格密度逐步提升，既保证了外层的结构刚度，又通过内部的细密点阵实现了更高的孔隙率，兼顾了结构强度与通透性能。设计过程中首先确定了整体的立方外形边界，六个外表面的孔位采用正交阵列排布，孔间距保持一致，保证外表面的受力均匀性，避免局部应力集中；内部的镂空结构采用空间点阵拓扑，每个单元体的连接筋厚度均匀，相邻单元之间的连接过渡做了圆角处理，减少应力突变带来的结构失效风险。从安装适配角度来说，规整的立方外形可以直接嵌入方形安装槽内，外表面的通孔可作为定位孔使用，配合紧固件即可完成固定，不需要额外设计复杂的安装转接结构，适配多种方形安装腔体的尺寸要求。在实际使用场景中，当作为流体整流构件时，外表面的大孔可以引导流体均匀进入结构内部，内部细密的点阵结构可以打散流体的紊流，让流出的流体流速更均匀，降低管路内的流体脉动；当作为缓冲吸能构件时，外部的实体孔壁可以承受初始冲击载荷，内部的点阵结构在受压时会逐层溃缩，持续吸收冲击能量，相比实心结构吸能效率提升数倍，同时整体重量仅为同体积实心构件的三成不到，完美适配轻量化设计需求。结构的孔隙率经过反复校核，既保证了足够的通透率满足流体、介质的通过需求，又不会因为孔隙过大导致整体结构刚度不足，在常规的静载工况下，结构的变形量控制在极小范围内，不会因为受压出现整体坍塌。表面的孔口都做了微小的倒角处理，既去除了加工后的毛刺，也能避免安装使用过程中孔口锐边划伤操作人员或是配套的密封元件。这类结构在建模时需要注意阵列特征的参数关联，修改整体尺寸时可以同步调整孔间距、点阵单元大小，不需要重新逐个绘制特征，大幅提升后续改型设计的效率，针对不同的使用场景，只需要调整外孔直径、内部点阵筋厚、整体外形尺寸三个核心参数，就可以快速衍生出适配不同载荷、不同流量要求的变体结构，不需要重构整体模型框架。
