五孔直式检测探针结构设计

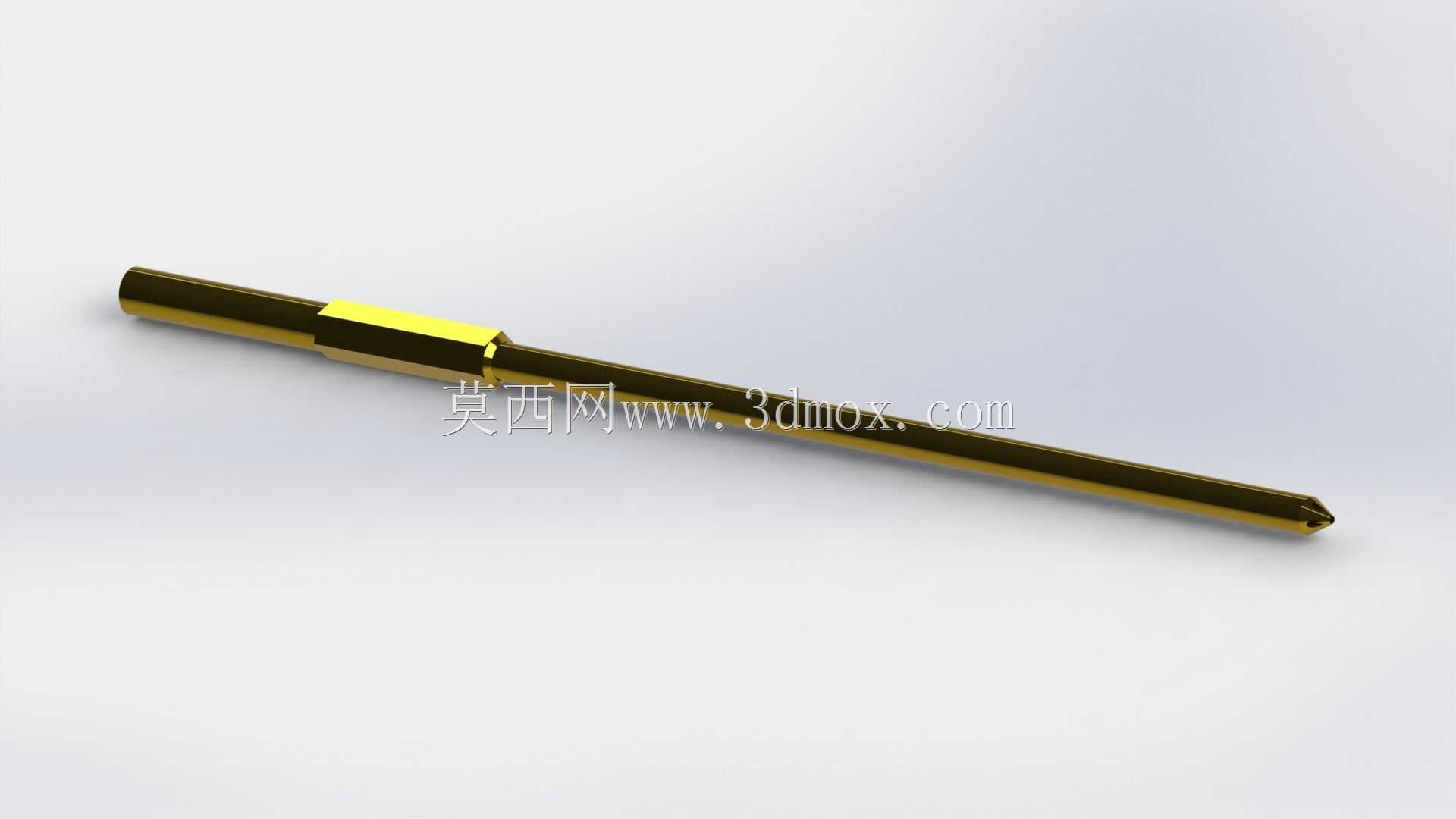

这款五孔直探头主要应用于电子元器件电性测试、精密模组导通检测、PCB板在线测试场景，是自动化测试治具、ICT测试设备、功能测试工位的核心接触配件，日常产线批量检测、实验室精密参数校验场景都能见到这类构件的身影，承担测试信号稳定传输、被测点位精准接触的核心作用。从结构设计来看，整体采用细长直杆构型，杆身做了等径光轴处理，尾部设置多段阶梯定位结构，可直接适配标准探针套筒的安装尺寸，无需额外定制转接件就能完成快速装拆，杆身中段的环形凸台是安装限位结构，装入套筒后可精准控制探针伸出长度，避免安装过深导致探针回缩行程不足，或是安装过浅造成接触压力不够引发的测试误判。头部的五孔结构是功能核心，区别于单孔实心探针，五孔构型可在接触被测点时分散接触压力，避免尖锐头部划伤镀金触点、PCB焊盘这类易损被测表面，同时多孔隙结构可留存少量接触导通介质，在被测表面存在轻微氧化层、微量加工残留时，仍能保证接触电阻处于稳定区间，减少重复测试频次。设计阶段优先考虑了高频测试场景下的耐用性，杆身采用硬质导电基材做基底，表面做耐磨镀层处理，可承受每分钟上百次的往复接触冲击，长期使用不会出现杆身弯曲、镀层脱落导致的接触不良问题。安装边界上，整体杆径适配行业通用的探针安装孔径，安装时套筒与安装板的配合公差控制在H7级别即可保证同轴度，探针的工作行程预留了足够的压缩余量，即便被测工件存在一定的平面度公差，也能通过探针自身的回缩补偿保证每个测试点位都能可靠接触，不会出现虚接、漏测的情况。在测试治具排布时，这类直式探针可按照被测点位的坐标做密集阵列排布，细长杆身不会出现相邻探针干涉的问题，五孔头部的接触端面做了微小倒角处理，对位时即便存在微小的位置偏差，也能顺着倒角滑入被测点位中心，降低对位精度要求，提升产线测试的通过率。
